热电离真空计
BAG055
用于 VGC083 的微型热离子贝阿德-阿尔珀特无源测量头
嵌入式选项
与我们一起彻底改变您的真空计使用体验！
Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!

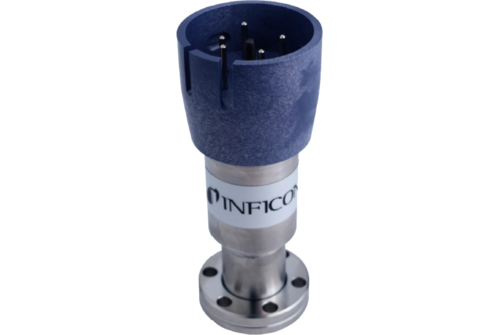

热阴极电离无源真空计头 BAG055 是一种微型金属封闭式 Bayard-Alpert 传感器，设计用于真空计控制器 VGC083A。BAG055 是一款电子轰击（EB）脱气金属封闭式热电离真空计，能够测量低至 1×10-9 mbar 的压力。
BAG055 体积小巧，有多种法兰和配件可供选择，因此可以方便地安装在各种真空系统中，且占用空间极小。BAG055 采用双氧化钇涂层铱灯丝，烘烤温度可达 200 °C。高精度（15%）使 BAG055 成为普通真空工业或研发应用中经济、耐用的选择。
优势
- 经久耐用、可靠、成熟的表头设计
- 结构紧凑，连接法兰和配件选择多，可直接替换
- 双氧化钇涂层铱丝阴极组件
- 电子轰击 (EB) 除气
典型应用
- 需要在高真空范围内进行精确真空测量的工业或研发应用
运营单位
- 真空计控制器 VGC083A
规格
BAG055
BAG055
| 测量原理 | 贝亚德-阿尔伯特，热阴极电离 微电离计 |
| 测量范围 | 1.3×10-9 毫巴至 6.7×10-2 毫巴 |
| 精度 (N2) | 读数的 ±15 % |
| 重复性 (N2) | 读数的 ±5 % |
| 馈入量 | 玻璃 |
| 烘烤温度 | ≤200°C1) |
| 暴露在真空中的材料 | 不锈钢、玻璃、W、Y2O3 |
| 特点 | 双 Y2O3 涂层铱 (Ir) 灯丝 |
1) with high temperature cable or without cable
部件编号
部件编号
配件
| BAG055 | |
| 399-760 | BA EB-degas, ¾’’ tube, Yt2O3 coated dual iridium filament (Ir) |
| 399-761 | BA EB-degas, DN 16 ISO-KF, Yt2O3 coated dual iridium filament (Ir) |
| 399-762 | BA EB-degas, DN 25 ISO-KF, Yt2O3 coated dual iridium filament (Ir) |
| 399-763 | BA EB-degas, DN 40 ISO-KF, Yt2O3 coated dual iridium filament (Ir) |
| 399-764 | BA EB-degas, DN 16 CF-R, Yt2O3 coated dual iridium filament (Ir) |
| 399-765 | BA EB-degas, DN 40 CF-R, Yt2O3 coated dual iridium filament (Ir) |
| 399-766 | BA EB-degas, 8 VCR female, Yt2O3 coated dual iridium filament (Ir) |
| Cables to VGC083A | |
| 50°C | |
| 399-810 | 3 m (9.9 ft) |
| 399-811 | 8 m (25 ft) |
| 399-812 | 15 m (50 ft) |
| 200°C | |
| 399-860 | 3 m (9.9 ft) |
| 399-861 | 8 m (25 ft) |
| 399-862 | 15 m (50 ft) |
