热电离真空计
Trigon™ BPG552
ATM 至超高真空双真空计
嵌入式选项
与我们一起彻底改变您的真空计使用体验！
Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
对于测量范围要求从 UHV (5 x10-10) 到 ATM (1000 mbar) 的应用，Trigon™ 系列包括双技术 BPG552 真空计。BPG552 由一个 Bayard-Alpert 热电离传感器元件和一个经典、坚固、可靠的皮拉尼传感器元件组成。支持的 Bayard-Alpert 双丝提供了卓越的精度、可重复性和使用寿命。
VacXplor™ Software
VacXplor 是我们的模块化用户软件，旨在增强您使用 INFICON Trigon 真空计的体验。VacXplor 提供统一的界面、动态数据可视化和高级定制选项，安装时无需管理员权限。
优势
- 双测量仪（2 个传感元件），测量范围宽，降低成本，节省空间
- 用于 Bayard-Alpert 系统的 2 根灯丝
- 皮拉尼互锁保护，避免灯丝过早烧毁
- 自动高真空皮拉尼调节，减少操作员干预
- 电隔离电子元件，避免杂散电流
- 滑动排放模式，避免切换排放流时出现压力跳跃和冻结现象
- 可移动的校准数据芯片延长了烘烤时间
- 设定点继电器
- 明亮大屏幕 OLED 显示屏（可 90° 旋转），带用户界面
- 模拟输出、RS232C 串行接口、EtherCAT® 接口
- 可与 VGC50x 控制器系列配合使用
- 向后兼容 BPG402
- 符合 RoHS 规范
典型应用
- 半导体工艺中的压力测量
- 工业镀膜
- 低真空到超高真空范围内系统的一般真空测量和控制 超高真空范围
规格
| 测量范围（空气、O2、CO、N2） | 5 × 10-10 … 1000 mbar |
| 准确性 | |
| 1 × 10-8 … 1 x 10-2 mbar | 读数的 ±15 |
| 1 x 10-2 mbar … 1000 mbar | 读数的 ±30 |
| 重复性 | 读数的 5%，10-8 ... 10-2 毫巴（稳定 10 分钟后） |
| 暴露在真空中的材料 | 不锈钢、镍铁合金、镀镍、哈氏合金、玻璃、铱、氧化钇 (Y2O3)、镍、钨 |

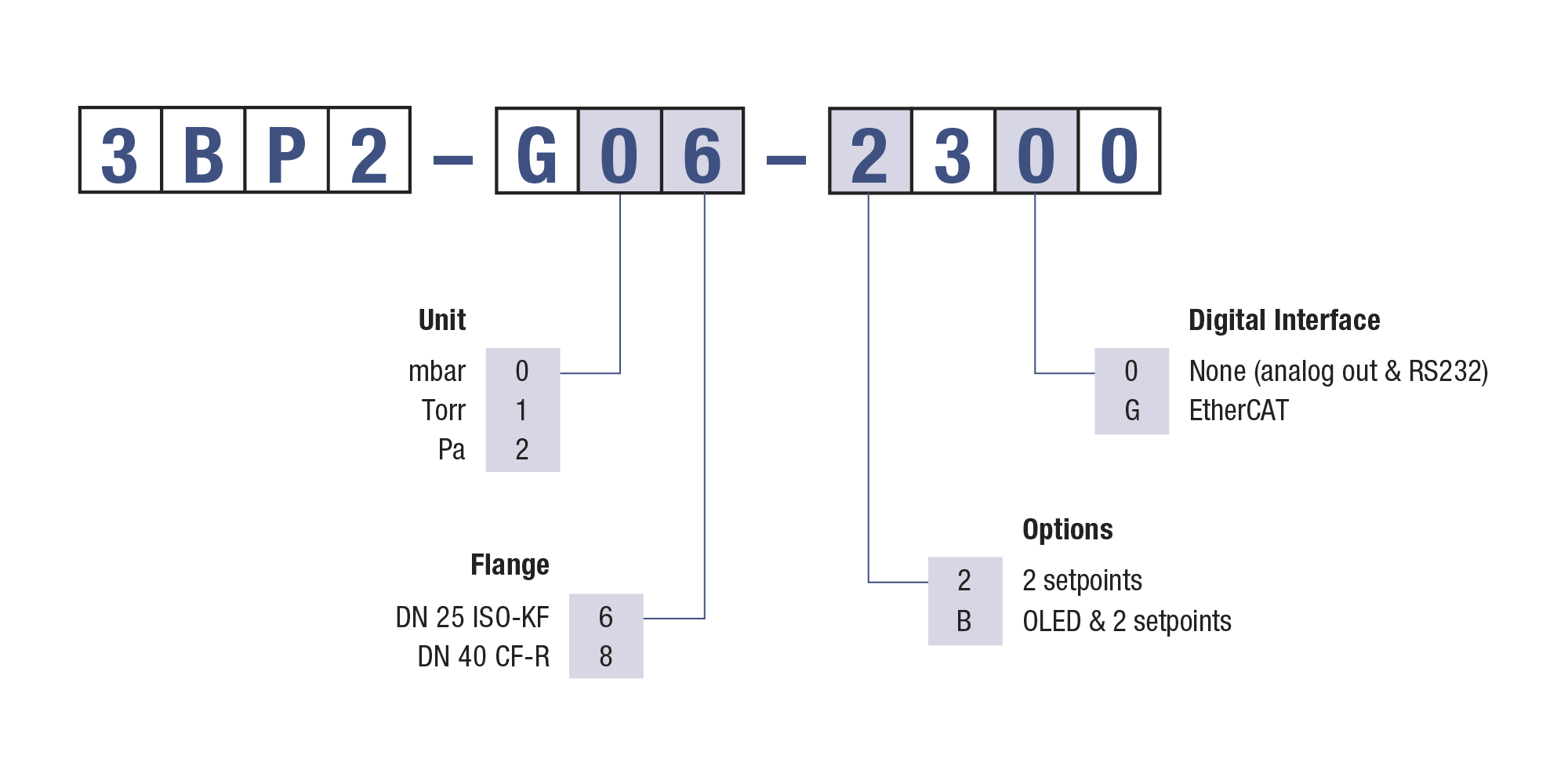

零件编号
备件
| 零件编号 | 描述 |
| 354-420 | BPG552 Spare sensor head, KF25 |
| 354-421 | BPG552 Spare sensor head, CF40 |
