ISO-CF

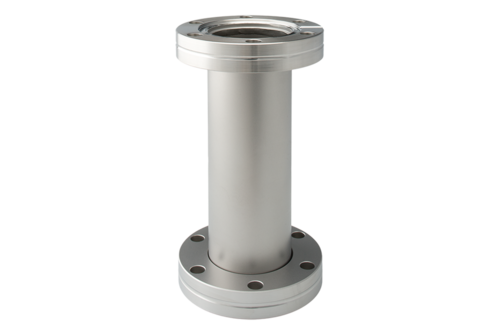

中段连接管，不锈钢 304L
嵌入式选项
与我们一起彻底改变您的真空计使用体验！
Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
INFICON CF 优质接头按照 ISO 3669 和最新的 TS/ISO 3669-2 标准制造。INFICON 超高真空接头设计用于压强低至 1 x 10-12 mbar 和烧烤温度高达 400°C 的应用。
好处
- 全球物流
- 设计和措施严格遵循国际认可的标准
- 表面光洁度、焊缝、材料规格和清洁度均达到或超过高真空规格
- 符合 2011/65/EU RoHS 标准
规格
| 尺寸 A | 尺寸 B | 尺寸 C | 尺寸 D | |
| DN16 ISO-CF | 76 mm | 0.5 mm | 0.5 mm | 16 mm |
| DN40 ISO-CF | 126 mm | 1 mm | 1 mm | 37 mm |
| DN63 ISO-CF | 210 mm | 1 mm | 1 mm | 66 mm |
| DN100 ISO-CF | 270 mm | 1 mm | 1 mm | 104 mm |
| DN160 ISO-CF | 334 mm | 1.5 mm | 1.5 mm | 155 mm |
材料：不锈钢 304L/1.4306
| ||||
零件编号
| 零件编号 | 描述 |
| 213-201 | Intermediate piece, DN16 ISO-CF |
| 213-202 | Intermediate piece, DN40 ISO-CF |
| 213-203 | Intermediate piece, DN63 ISO-CF |
| 213-204 | Intermediate piece, DN100 ISO-CF |
| 213-205 | Intermediate piece, DN160 ISO-CF |
