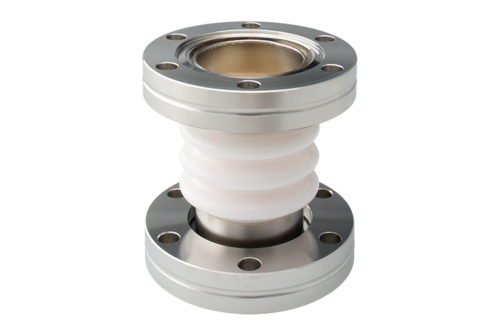

ISO-CF

中段连接管，绝缘

嵌入式选项

与我们一起彻底改变您的真空计使用体验！

INFICON CF 优质接头按照 ISO 3669 和最新的 TS/ISO 3669-2 标准制造。INFICON 超高真空接头设计用于压强低至 1 x 10^-12 mbar 和烧烤温度高达 400°C 的应用。

好处

全球物流
设计和措施严格遵循国际认可的标准
表面光洁度、焊缝、材料规格和清洁度均达到或超过高真空规格
符合 2011/65/EU RoHS 标准

规格

	DN40 ISO-CF	DN63 ISO-CF

尺寸 A	70 mm	90 mm

尺寸 B	1 mm	1 mm

尺寸 C	1 mm	1 mm

尺寸 D	25 mm	53 mm

尺寸 E	30 mm	45 mm

尺寸 F	34.5 mm	66 mm

尺寸 G	44 mm	65 mm

法兰：不锈钢 304L/1.4306
绝缘体：陶瓷 Al₂O₃
过渡绝缘体/法兰：FeNi
烘烤温度：350 °C
G= 表面泄漏 20 kV，10^-4 mbar

在此下载完整的规格

零件编号

零件编号	描述

213-212	Insulated intermediate piece, DN40 ISO-CF

213-213	Insulated intermediate piece, DN63 ISO-CF

下载

手册

Components Brochure

pdf • 3,2 MB • 英文 • 手册

数据表

Zwischenstück isoliert DE

pdf • 332,0 KB • 德语 • 数据表

Intermediate Piece Insulated EN

pdf • 317,6 KB • 英文 • 数据表

Pieza intermedia aislada ES

pdf • 370,5 KB • 西班牙语 • 数据表

絶縁、中間接続部品 JA

pdf • 408,9 KB • 日语 • 数据表

중간 피스 절연 KO

pdf • 354,8 KB • 韩语 • 数据表

绝缘中段连接管 ZH

pdf • 383,5 KB • 中文 • 数据表

3D文件

zip • 25,4 KB • 3D文件

zip • 30,1 KB • 3D文件
