ISO-K

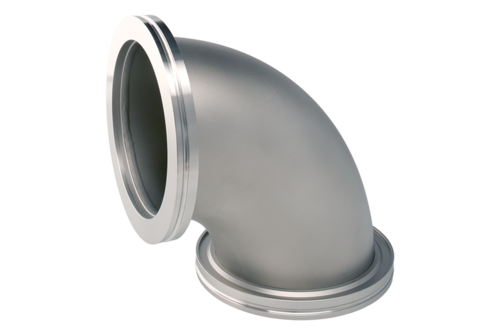

大型 90° 弯头，不锈钢

嵌入式选项

与我们一起彻底改变您的真空计使用体验！

INFICON ISO-K 优质接头按照 ISO 1609、DIN 28404 和 Pneurop 6606 标准制造。我们的优质大直径接头是所有真空和高真空度管路应用的标准真空元件。高质量 INFICON 接头经过精心设计，通过了泄漏速率低于 1 x 10^-9mbar l/s 的测试。

好处

价格极具竞争力
全球物流
设计和措施严格遵循国际认可的标准
表面光洁度、焊缝、材料规格和清洁度均达到或超过高真空规格
符合 2011/65/EU RoHS 标准

规格

	尺寸 A	尺寸 B

DN63 ISO-K ⁽¹⁾	88 mm	66 mm

DN100 ISO-K ⁽¹⁾	108 mm	100 mm

*DN160 ISO-K ⁽²⁾**	138 mm	150 mm

*DN200 ISO-K ⁽²⁾**	178 mm	213 mm

*DN250 ISO-K ⁽²⁾**	208 mm	250 mm

*DN320 ISO-K ⁽²⁾**	250 mm	318 mm

(1) 90° 半径弯头 (2) 90° 斜弯头材料：不锈钢 304

在此下载完整的规格

零件编号

零件编号	描述

212-101	Elbow 90°, inox, DN63 ISO-K

212-102	Elbow 90°, inox, DN100 ISO-K

212-103	Elbow 90°, inox, DN160 ISO-K

212-104	Elbow 90°, inox, DN200 ISO-K

212-105	Elbow 90°, inox, DN250 ISO-K

212-106	Elbow 90°, inox, DN320 ISO-K

下载

手册

Components Brochure

pdf • 3,2 MB • 英文 • 手册

数据表

Krümmer 90° - Edelstahl DE

pdf • 325,2 KB • 德语 • 数据表

Elbow 90° - Stainless Steel EN

pdf • 316,8 KB • 英文 • 数据表

Codo 90º - Acero inoxidable

pdf • 366,2 KB • 西班牙语 • 数据表

エルボ 90° - ステンレス JA

pdf • 398,0 KB • 日语 • 数据表

엘보우 90° - SUS KO

pdf • 348,2 KB • 韩语 • 数据表

90°弯头 - 不锈钢 ZH

pdf • 380,9 KB • 中文 • 数据表

3D文件

zip • 22,9 KB • 3D文件

zip • 23,5 KB • 3D文件

zip • 23,1 KB • 3D文件

zip • 10,5 KB • 3D文件

zip • 23,2 KB • 3D文件

zip • 22,2 KB • 3D文件
