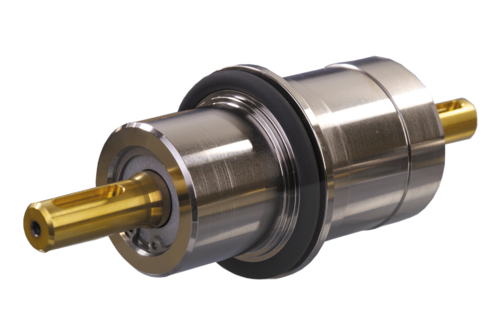

旋转馈入装置 ISO-KF/ISO-K
嵌入式选项
与我们一起彻底改变您的真空计使用体验！
Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
INFICON 的各种机械馈入装置为所有苛刻的应用提供了正确的设备，无论它是否适用于此，比如：在涂层应用室或实验室条件下的应用研究项目。
可用法兰设计 ISO-KF/ISO-K 和 CF 与我们的接头管对应。所有馈入件都适合用于泄漏速率不超过 1 x 10-9 mbar•l/s 的真空系统。对于 UHV，还可提供全金属设计的馈入件。
优势
- 适用于传输高扭矩
- 配备有 FPM 轴密封件和滚珠轴承
- 符合 2011/65/EU RoHS 标准
技术规格
FRH016-H
FRH025-H
FRH040-H
FRH063-H
| 真空连接 | DN16 ISO-KF | |
| 馈通/密封 | FPM | |
| 轴测量 | mm | Ø5 |
| 可转移的扭矩 | nm | 1.5 |
| 旋转速度 (1) | RPM | 1500 |
| 真空状态下的怠速扭矩 | N•cm | ≤ 3 |
| 真空下的启动扭矩 | N•cm | ≤ 6 |
| 真空侧的轴负载 | ||
| 径向力 | N | 60 |
| 轴向力 | N | 30 |
| 服务寿命 | 旋转次数 | 20 000 000 |
| 密封性，静态 | mbar•l/s | 1 x 10-9 |
| 压力（绝对值） | 1 x 10-9 mbar ... 1 bar | |
| 操作温度 | °C | 50 |
| 烘烤温度 | °C | 110 |
| 暴露在加工介质中的材料 | 不锈钢 420/1.4021, 铝 6082, 弹性体 FPM | |
| 重量 | kg | 0.1 |
| ||
| (1) 当可以接受减少的使用寿命时，可以将转速提高到2倍。 | ||
| (2) 有关的 DN63 ISO-K: | ||
| 供货中不包括定心环, CR 铝 零件编号212-251 / FPM 不锈钢 零件编号 212-281 . | ||
| 真空连接 | DN25 ISO-KF | |
| 馈通/密封 | FPM | |
| 轴测量 | mm | Ø8 |
| 可转移的扭矩 | nm | 6 |
| 旋转速度 (1) | RPM | 1000 |
| 真空状态下的怠速扭矩 | N•cm | ≤ 4 |
| 真空下的启动扭矩 | N•cm | ≤ 8 |
| 真空侧的轴负载 | ||
| 径向力 | N | 150 |
| 轴向力 | N | 50 |
| 服务寿命 | 旋转次数 | 20 000 000 |
| 密封性，静态 | mbar•l/s | 1 x 10-9 |
| 压力（绝对值） | 1 x 10-9 mbar ... 1 bar | |
| 操作温度 | °C | 50 |
| 烘烤温度 | °C | 110 |
| 暴露在加工介质中的材料 | 不锈钢 420/1.4021, 铝 6082, 弹性体 FPM | |
| 重量 | kg | 0.2 |
| ||
| (1) 当可以接受减少的使用寿命时，可以将转速提高到2倍。 | ||
| (2) 有关的 DN63 ISO-K: | ||
| 供货中不包括定心环, CR 铝 零件编号212-251 / FPM 不锈钢 零件编号 212-281 . | ||
| 真空连接 | DN40 ISO-KF | |
| 馈通/密封 | FPM | |
| 轴测量 | mm | Ø12 |
| 可转移的扭矩 | nm | 25 |
| 旋转速度 (1) | RPM | 750 |
| 真空状态下的怠速扭矩 | N•cm | ≤ 5 |
| 真空下的启动扭矩 | N•cm | ≤ 10 |
| 真空侧的轴负载 | ||
| 径向力 | N | 250 |
| 轴向力 | N | 60 |
| 服务寿命 | 旋转次数 | 20 000 000 |
| 密封性，静态 | mbar•l/s | 1 x 10-9 |
| 压力（绝对值） | 1 x 10-9 mbar ... 1 bar | |
| 操作温度 | °C | 50 |
| 烘烤温度 | °C | 110 |
| 暴露在加工介质中的材料 | 不锈钢 420/1.4021, 铝 6082, 弹性体 FPM | |
| 重量 | kg | 0.6 |
| ||
| (1) 当可以接受减少的使用寿命时，可以将转速提高到2倍。 | ||
| (2) 有关的 DN63 ISO-K: | ||
| 供货中不包括定心环, CR 铝 零件编号212-251 / FPM 不锈钢 零件编号 212-281 . | ||
| 真空连接 | DN63 ISO-KF | |
| 馈通/密封 | FPM | |
| 轴测量 | mm | Ø20 |
| 可转移的扭矩 | nm | 100 |
| 旋转速度 (1) | RPM | 500 |
| 真空状态下的怠速扭矩 | N•cm | ≤ 10 |
| 真空下的启动扭矩 | N•cm | ≤ 20 |
| 真空侧的轴负载 | ||
| 径向力 | N | 500 |
| 轴向力 | N | 100 |
| 服务寿命 | 旋转次数 | 10 000 000 |
| 密封性，静态 | mbar•l/s | 1 x 10-9 |
| 压力（绝对值） | 1 x 10-9 mbar ... 1 bar | |
| 操作温度 | °C | 50 |
| 烘烤温度 | °C | 110 |
| 暴露在加工介质中的材料 | 不锈钢 420/1.4021, 铝 6082, 弹性体 FPM | |
| 重量 | kg | 2 |
| ||
| (1) 当可以接受减少的使用寿命时，可以将转速提高到2倍。 | ||
| (2) 有关的 DN63 ISO-K: | ||
| 供货中不包括定心环, CR 铝 零件编号212-251 / FPM 不锈钢 零件编号 212-281 . | ||
零件号
| FRH016-H | |
| 214-300 | FRH016-H Rotary feedthrough DN16 ISO-KF |
| FRH025-H | |
| 214-302 | FRH025-H Rotary feedtrough DN25 ISO-KF |
| FRH040-H | |
| 214-304 | FRH040-H Rotary feedtrough DN40 ISO-KF |
| 214-347 | FRH040-H Rotary feedtrough DN40 ISO-KF |
| FRH063-H | |
| 214-306 | FRH063-H Rotary feedthrough DN63 ISO-K |
