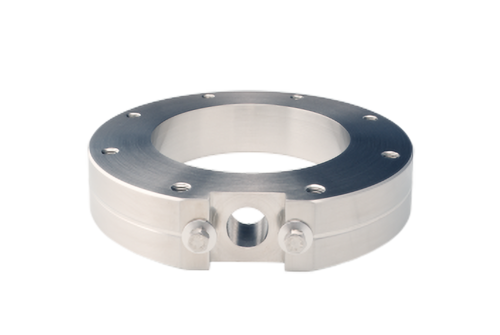

INFICON ISO-F 优质接头按照 ISO 1609、DIN 28404 和 Pneurop 6606 标准制造。我们的优质大直径接头是所有真空和高真空度管路应用的标准真空元件。高质量 INFICON 接头经过精心设计，通过了泄漏速率低于 1 x 10-9 mbar l/s 的测试。
好处
- 价格极具竞争力
- 全球物流
- 设计和措施严格遵循国际认可的标准
- 表面光洁度、焊缝、材料规格和清洁度均达到或超过高真空规格
- 符合 2011/65/EU RoHS 标准
规格
| 尺寸 A | 尺寸 B | 尺寸 C | |
| DN63 ISO-F | 30 mm | 130 mm | M8 |
| DN100 ISO-F | 30 mm | 165 mm | M8 |
| DN160 ISO-F | 30 mm | 225 mm | M10 |
材料：不锈钢
| |||
零件编号
| 零件编号 | 描述 |
| 212-146 | Measurement flange cpl., inox, DN63 ISO-F |
| 212-147 | Measurement flange cpl., inox, DN100 ISO-F |
| 212-148 | Measurement flange cpl., inox, DN160 ISO-F |
