ISO-CF-R

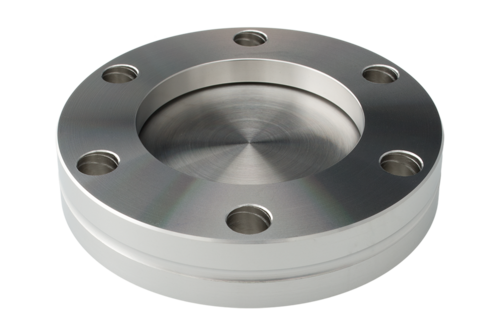

盲法兰，可旋转式，不锈钢 304L
嵌入式选项
与我们一起彻底改变您的真空计使用体验！
Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
INFICON CF 优质接头按照 ISO 3669 和最新的 TS/ISO 3669-2 标准制造。INFICON 超高真空接头设计用于压强低至 1 x 10-12 mbar 和烧烤温度高达 400°C 的应用。
好处
- 全球物流
- 设计和措施严格遵循国际认可的标准
- 表面光洁度、焊缝、材料规格和清洁度均达到或超过高真空规格
- 符合 2011/65/EU RoHS 标准
规格
| 尺寸 A | 尺寸 B | 尺寸 C | 尺寸 D | 尺寸 E | |
| DN16 ISO-CF-R | 7.5 mm | 5.8 mm | 18.6 mm | 14 mm | 1.4 mm |
| DN40 ISO-CF-R | 13 mm | 7.6 mm | 41 mm | 38 mm | 1.4 mm |
| DN63 ISO-CF-R | 17.5 mm | 12.6 mm | 71 mm | 66 mm | 1.4 mm |
| DN100 ISO-CF-R | 20 mm | 14.3 mm | 109 mm | 104 mm | 1.4 mm |
| DN160 ISO-CF-R | 22 mm | 15.8 mm | 160 mm | 155 mm | 1.4 mm |
| DN200 ISO-CF-R | 24.5 mm | 17.1 mm | 206 mm | 205 mm | 1.4 mm |
| DN250 ISO-CF-R | 24.5 mm | 18 mm | 257 mm | 256 mm | 1.4 mm |
材料：不锈钢 304L/1.4306
| |||||
零件编号
| 零件编号 | 描述 |
| 213-011 | Blank flange, rotatable, DN16 ISO-CF-R |
| 213-012 | Blank flange, rotatable, DN40 ISO-CF-R |
| 213-013 | Blank flange, rotatable, DN63 ISO-CF-R |
| 213-014 | Blank flange, rotatable, DN100 ISO-CF-R |
| 213-015 | Blank flange, rotatable, DN160 ISO-CF-R |
| 213-016 | Blank flange, rotatable, DN200 ISO-CF-R |
| 213-017 | Blank flange, rotatable, DN250 ISO-CF-R |
下载
数据表
Blindflansch, drehbar, Edelstahl 304 DE
pdf
•
315,3 KB
•
德语
•
数据表
Blank Flange Rotatable Stainless Steel 304L EN
pdf
•
302,7 KB
•
英文
•
数据表
Brida ciega Acero inoxidable giratoria 304 ES
pdf
•
355,3 KB
•
西班牙语
•
数据表
回転式ブランクフランジ SUS 304 JA
pdf
•
390,0 KB
•
日语
•
数据表
블랭크 플랜지 회전식 SUS 304 KO
pdf
•
339,6 KB
•
韩语
•
数据表
可旋转盲法兰，不锈钢 304L ZH
pdf
•
364,5 KB
•
中文
•
数据表
