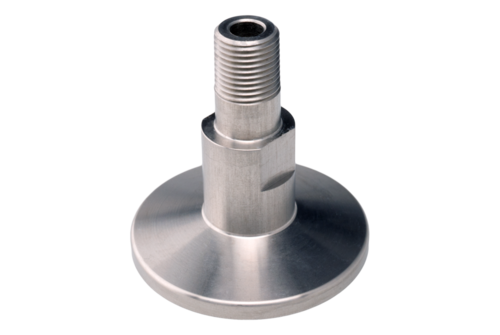

INFICON ISO-KF 接头按照 ISO 2861/1、DIN 28403 和 Pneurop 6606 标准制造。我们的优质接头是所有真空和高真空度应用的标准元件。高质量 INFICON 元件经过精心设计，通过了泄漏速率低于 1 x 10-9 mbar l/s 的测试。
好处
- 价格极具竞争力
- 全球物流
- 设计和措施严格遵循国际认可的标准
- 表面光洁度、焊缝、材料规格和清洁度均达到或超过高真空规格
- 符合 2011/65/EU RoHS 标准
规格
| 尺寸 A | 尺寸 B | 尺寸 C | 尺寸 D | |
| DN16 ISO-KF/ ⅛" NPT | 40 mm | 17 mm | 5 mm | ⅛-27 NPT |
| DN16 ISO-KF/ ¼" NPT | 40 mm | 22 mm | 7 mm | ¼-18 NPT |
| DN25 ISO-KF/ ⅛" NPT | 40 mm | 17 mm | 5 mm | ⅛-27 NPT |
| DN25 ISO-KF/ ¼" NPT | 40 mm | 22 mm | 7 mm | ¼-18 NPT |
| DN25 ISO-KF/ ½" NPT | 50 mm | 30 mm | 14 mm | ½-14 NPT |
| DN25 ISO-KF/ 1" NPT | 60 mm | 32 mm | 25 mm | 1-11 ½ NPT |
| DN40 ISO-KF/ ¼" NPT | 40 mm | 21 mm | 7 mm | ¼-18 NPT |
| DN40 ISO-KF/ ½" NPT | 50 mm | 30 mm | 14 mm | ½-14 NPT |
| DN40 ISO-KF/ 1" NPT | 60 mm | 33 mm | 25 mm | 1-11 ½ NPT |
| DN40 ISO-KF/ 1 ¼" NPT | 50 mm | 31.5 mm | 32 mm | 1 ¼-11 ½ NPT |
| DN40 ISO-KF/ 1 ½" NPT | 50 mm | 28 mm | 32 mm | 1 ½-11 ½ NPT |
| DN40 ISO-KF/ 2" NPT | 50 mm | 27 mm | 40 mm | 2-11 ½ NPT |
扳手口尺寸（英寸）
| ||||
零件编号
| 零件编号 | 描述 | |
| DN16 ISO-KF/ ⅛" NPT | 211-551 | Adaptor, DN16 ISO-KF/ ⅛" NPT, male |
| DN16 ISO-KF/ ¼" NPT | 211-552 | Adaptor, DN16 ISO-KF/ ¼" NPT, male |
| DN25 ISO-KF/ ⅛" NPT | 211-554 | Adaptor, DN25 ISO-KF/ ⅛" NPT, male |
| DN25 ISO-KF/ ¼" NPT | 211-555 | Adaptor, DN25 ISO-KF/ ¼" NPT, male |
| DN25 ISO-KF/ ½" NPT | 211-556 | Adaptor, DN25 ISO-KF/ ½" NPT, male |
| DN25 ISO-KF/ 1" NPT | 211-557 | Adaptor, DN25 ISO-KF/ 1" NPT, male |
| DN40 ISO-KF/ ¼" NPT | 211-559 | Adaptor, DN40 ISO-KF/ ¼" NPT, male |
| DN40 ISO-KF/ ½" NPT | 211-560 | Adaptor, DN40 ISO-KF/ ½" NPT, male |
| DN40 ISO-KF/ 1" NPT | 211-561 | Adaptor, DN40 ISO-KF/ 1" NPT, male |
| DN40 ISO-KF/ 1 ¼" NPT | 211-562 | Adaptor, DN40 ISO-KF/ 1 ¼" NPT, male |
| DN40 ISO-KF/ 1 ½" NPT | 211-563 | Adaptor, DN40 ISO-KF/ 1 ½" NPT, male |
| DN40 ISO-KF/ 2" NPT | 211-564 | Adaptor, DN40 ISO-KF/ 2" NPT, male |
