ISO-CF

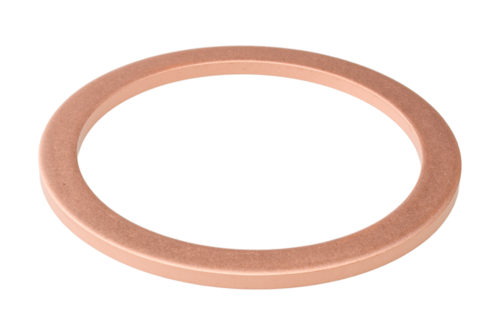

铜垫片
嵌入式选项
与我们一起彻底改变您的真空计使用体验！
Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
INFICON CF 优质接头按照 ISO 3669 和最新的 TS/ISO 3669-2 标准制造。INFICON 超高真空接头设计用于压强低至 1 x 10-12 mbar 和烧烤温度高达 400°C 的应用。
好处
- 全球物流
- 设计和措施严格遵循国际认可的标准
- 表面光洁度、焊缝、材料规格和清洁度均达到或超过高真空规格
- 符合 2011/65/EU RoHS 标准
规格
| 尺寸 A | 尺寸 B | 尺寸 C | 套 | |
| DN16 ISO-CF | 2.1 mm | 21.3 mm | 16.2 mm | 10 件 |
| DN40 ISO-CF | 2.1 mm | 48.1 mm | 39 mm | 10 件 |
| DN63 ISO-CF | 2.1 mm | 82.4 mm | 63.6 mm | 10 件 |
| DN100 ISO-CF | 2.1 mm | 120.5 mm | 101.8 mm | 10 件 |
| DN160 ISO-CF | 2.1 mm | 171.3 mm | 152.6 mm | 10 件. |
| DN200 ISO-CF | 2.1 mm | 222.1 mm | 203.4 mm | 10 件 |
| DN250 ISO-CF | 2.1 mm | 272.9 mm | 254.2 mm | 5 件 |
| DN300 ISO-CF | 2.1 mm | 326.2 mm | 307 mm | 1 件 |
| DN350 ISO-CF | 2.1 mm | 376.5 mm | 357 mm | 1 件 |
材料：铜 OFHC 2.0040
| ||||
零件编号
| 零件编号 | 描述 |
| 213-451 | Copper gasket, DN16 ISO-CF, 10 pcs |
| 213-452 | Copper gasket, DN40 ISO-CF, 10 pcs |
| 213-453 | Copper gasket, DN63 ISO-CF, 10 pcs |
| 213-454 | Copper gasket, DN100 ISO-CF, 10 pcs |
| 213-455 | Copper gasket, DN160 ISO-CF, 10 Pcs |
| 213-456 | Copper gasket, DN200 ISO-CF, 10 pcs |
| 213-457 | Copper gasket, DN250 ISO-CF, 5 pcs |
| 213-458 | Copper gasket, DN300 ISO-CF, 1pc |
| 213-459 | Copper gasket, DN350 ISO-CF, 1 pc |
