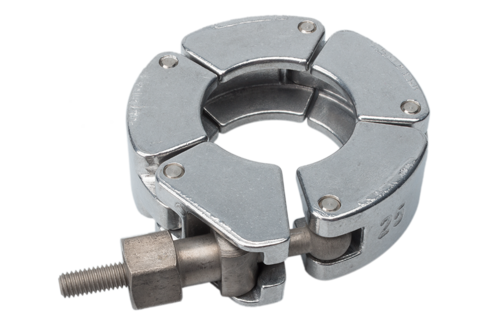

INFICON ISO-KF 接头按照 ISO 2861/1、DIN 28403 和 Pneurop 6606 标准制造。我们的优质接头是所有真空和高真空度应用的标准元件。高质量 INFICON 元件经过精心设计，通过了泄漏速率低于 1 x 10-9 mbar l/s 的测试。
功能
- 用于金属和合成橡胶密封圈
- 固体润滑
好处
- 价格极具竞争力
- 设计和措施严格遵循国际认可的标准
- 全球物流
- 符合 2011/65/EU RoHS 标准
技术规格
DN10-16 ISO-KF
DN20-25 ISO-KF
DN32-40 ISO-KF
DN50 ISO-KF
| 尺寸 A | 72 mm |
| 尺寸 B | 52 mm |
| 尺寸 C | 18 mm |
| 铝材最大拧紧扭矩： | 2.5 Nm |
| 弹性体最大拧紧扭矩： | 2.5 Nm |
| 链条连接： | 铝 6081 |
螺丝和螺母和螺栓：
| 钢制 1.6582/渗碳的硝基气体 |
| 尺寸 A | 82,5 mm |
| 尺寸 B | 62 mm |
| 尺寸 C | 18 mm |
| 铝材最大拧紧扭矩： | 3.5 Nm |
| 弹性体最大拧紧扭矩： | 3 Nm |
| 链条连接： | 铝 6081 |
螺丝和螺母和螺栓：
| 钢制 1.6582/渗碳的硝基气体 |
| 尺寸 A | 85 mm |
| 尺寸 B | 77 mm |
| 尺寸 C | 18 mm |
| 铝材最大拧紧扭矩： | 5 Nm |
| 弹性体最大拧紧扭矩： | 3 Nm |
| 链条连接： | 铝 6081 |
螺丝和螺母和螺栓：
| 钢制 1.6582/渗碳的硝基气体 |
| 尺寸 A | 119 mm |
| 尺寸 B | 95 mm |
| 尺寸 C | 20 mm |
| 铝材最大拧紧扭矩： | 6 Nm |
| 弹性体最大拧紧扭矩： | 3 Nm |
| 链条连接： | 铝 6081 |
螺丝和螺母和螺栓：
| 钢制 1.6582/渗碳的硝基气体 |
零件号
| 零件号 | 描述 | |
| DN10-16 ISO-KF | 211-021 | Chain clamp DN10-16 ISO-KF |
| DN20-25 ISO-KF | 211-022 | Chain clamp DN20-25 ISO-KF |
| DN32-40 ISO-KF | 211-023 | Chain clamp DN32-40 ISO-KF |
| DN50 ISO-KF | 211-024 | Chain clamp DN50 ISO-KF |
