ISO-CF

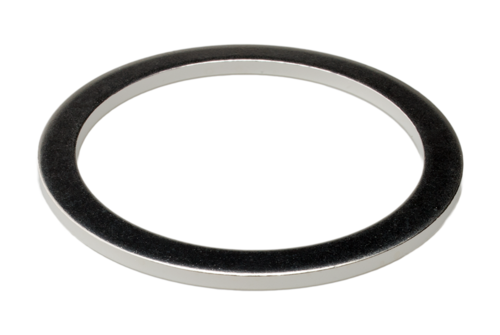

镀银铜质垫圈

嵌入式选项

与我们一起彻底改变您的真空计使用体验！

INFICON CF 优质接头按照 ISO 3669 和最新的 TS/ISO 3669-2 标准制造。INFICON 超高真空接头设计用于压强低至 1 x 10^-12 mbar 和烧烤温度高达 400°C 的应用。

好处

全球物流
设计和措施严格遵循国际认可的标准
表面光洁度、焊缝、材料规格和清洁度均达到或超过高真空规格
符合 2011/65/EU RoHS 标准

规格

	尺寸 A	尺寸 B	尺寸 C	套

DN16 ISO-CF	2.1 mm	21.3 mm	16.2 mm	10 件

DN40 ISO-CF	2.1 mm	48.1 mm	39 mm	10 件

DN63 ISO-CF	2.1 mm	82.4 mm	63.6 mm	10 件

DN100 ISO-CF	2.1 mm	120.5 mm	101.8 mm	10 件

DN160 ISO-CF	2.1 mm	171.3 mm	152.6 mm	5 件

DN200 ISO-CF	2.1 mm	222.1 mm	203.4 mm	5 件

DN250 ISO-CF	2.1 mm	272.9 mm	254.2 mm	5 件

材料：铜 OFHC 2.0040 双层镀银

在此下载完整的规格

零件编号

零件编号	描述

213-461	Copper gasket silver plated, DN16 ISO-CF, 10 pcs.

213-462	Copper gasket silver plated, DN40 ISO-CF, 10 pcs.

213-463	Copper gasket silver plated, DN63 ISO-CF, 10 pcs.

213-464	Copper gasket silver plated, DN100 ISO-CF, 10 pcs.

213-465	Copper gasket silver plated, DN160 ISO-CF, 5 pcs.

213-466	Copper gasket silver plated, DN200 ISO-CF, 5 pcs.

213-467	Copper gasket silver plated, DN250 ISO-CF, 5 pcs.

下载

手册

Components Brochure

pdf • 3,2 MB • 英文 • 手册

数据表

Kupferdichtung, silberbeschichtet DE

pdf • 272,4 KB • 德语 • 数据表

Copper Gasket Silver Plated EN

pdf • 259,5 KB • 英文 • 数据表

Junta de cobre plateada ES

pdf • 312,3 KB • 西班牙语 • 数据表

銀メッキ銅ガスケット JA

pdf • 347,1 KB • 日语 • 数据表

은 도금된 구리 가스켓 KO

pdf • 296,1 KB • 韩语 • 数据表

镀银铜质垫圈 ZH

pdf • 324,3 KB • 中文 • 数据表

3D文件

zip • 2,1 KB • 3D文件

zip • 2,1 KB • 3D文件

zip • 2,1 KB • 3D文件

zip • 2,1 KB • 3D文件

zip • 2,1 KB • 3D文件

zip • 2,1 KB • 3D文件

zip • 2,1 KB • 3D文件
