新款ELT3000 PLUS
新一代的高速在线电芯泄漏测试
![Automated Battery Testing Automated Battery Testing](/uploads/media/500x335/03/8463-Automated%20Battery%20Testing.jpg?v=2-0)
![INF_ELT3000-Plus_CU_MK_GD_rechts_4C_mS INF_ELT3000-Plus_CU_MK_GD_rechts_4C_mS](/uploads/media/320x213/06/8566-INF_ELT3000-Plus_CU_MK_GD_rechts_4C_mS.png?v=2-0)
锂离子电池(和其他化学成分)的市场正在蓬勃发展,制造产量逐年增加,而电动车行业,特别是要求电池的价格越来越低。与此同时,锂或钴等原材料的价格在上升,而且该行业正在不断开发新的化学产品,电池制造商的成本压力很大。然而,电动车行业需要尽可能安全的电池以及较长的预期寿命。作为质量控制的一部分,需要一个快速和有效的泄漏测试过程,以应对不断变化的电池化学成分和高速生产。
在线测漏模式,创纪录的高测试量
新的ELT3000 PLUS是经过验证的ELT3000电解液检漏仪的演变,是为了在不牺牲测试质量的情况下实现在线检漏的最高产量而开发的。新的在线操作模式使测试速度大大加快,产量显著提高--增加3倍或更高。
![ELT3000-Plus_CU_MK_GD_left_without_shadow ELT3000-Plus_CU_MK_GD_left_without_shadow](/uploads/media/660x/02/8562-INF_ELT3000-Plus_CU_MK_GD_links_RGB_oS.png?v=5-0)
![ELT3000-Plus_CU_MK_GD_left_without_shadow](/media/8562/download/INF_ELT3000-Plus_CU_MK_GD_links_RGB_oS.png?v=5)
产量的大幅提高是通过一系列创新实现的。ELT3000 PLUS的测试顺序已经为在线泄漏测试进行了优化,这使得测量时间大大缩短。现在的最小测量时间低于10秒。

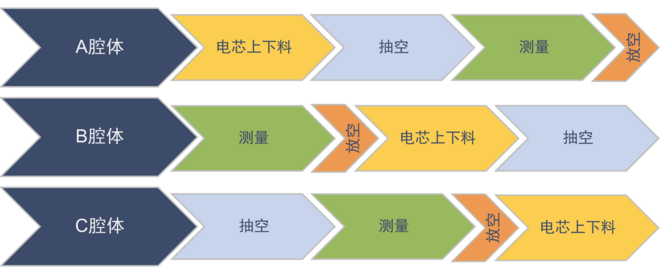

对于电芯的在线泄漏测试,ELT3000 PLUS应被集成到一个带有定制腔体的测试系统中,以尽量减少腔体的自由体积。适当的前级真空泵可以使测试室快速抽空。ELT3000 PLUS可以作为检测器使用,在预抽真空室中对电芯进行泄漏测试。这样就可以用一个ELT3000 PLUS来进行多腔体的检测。ELT3000 PLUS只在实际测量阶段连接到测试室,以最大限度地提高其利用率。然后由泄漏测试系统的PLC来控制测试室的预抽和排气。在用一个ELT3000 PLUS的多个测试箱体的系统中,可以实现低至15秒的节拍。
![Chamber test cycle_ZH Chamber test cycle_ZH](/uploads/media/660x/00/8610-Chamber%20test%20cycle_ZH.png?v=1-0)
![Chamber test cycle_ZH](/media/8610/download/Chamber%20test%20cycle_ZH.png?v=1)
为了避免因污染造成的停工,一个新的粗检漏功能被实施。粗检漏功能允许在预见到大泄漏的情况下迅速中止测试,并避免释放大量的电解液体。
为了实现电芯泄漏测试的最高产量,强烈建议在一个测量腔体中批量测试电芯。确切的批量大小取决于每个电池的整体尺寸,以及预期的缺陷部件数量。我们的专家可以帮助您建立最佳的测试流程,以获得最大的效率。
用于在线测试的集成检漏系统
ELT3000 PLUS有许多接口选项--串口,以及现场总线通信。这些接口不仅可以控制标准的测试序列,还可以从ELT3000 PLUS上实时读取测试数据,存储在质量管理系统中。
在线模式也支持电池泄漏测试系统的在线校准,不需要人工干预。一个新的E-Check连接套件使得校准漏孔可以安装到外部腔体上,通过系统控制(PLC)的命令开始校准。在这一点上,E-Check被自动连接到腔体上,在线校准只需30秒左右就可以完成。
用于工程部门和试生产的手动操作模式
ELT3000 PLUS仍然可以在手动模式下使用,它的操作与它的前辈ELT3000完全一样。在手动模式下,所有功能都由ELT3000 PLUS控制。有少量现成的测试腔体可用于手动模式。
泄漏检测的最高质量
早期ELT3000无与伦比的灵敏度在ELT3000 PLUS中略有提高,在两种工作模式下的最小可检测泄漏率为5*10-7 mbar.l/s(在DMC测试的1000 mbar与5 mbar的压力差的氦气等效泄漏率)。
ELT3000 PLUS非常适用于所有的电芯种类,无论是在线模式还是手动操作。
它是如何工作的?
ELT3000 PLUS是基于检测电解液体中的溶剂,如上面的视频所示。它对于锂离子电池和钠离子电池的泄漏测试以及含有液态电解质的超级电容器来说是非常好的。 可检测的电解液溶剂的清单包括:
- DMC(碳酸二甲酯)、
- EMC(甲基碳酸乙酯)
- DEC(碳酸二乙酯)
- PP(丙酸盐)
- EA(乙酸乙酯 )
- ACN (乙腈)
- MP(丙酸亚甲酯)
ELT3000 PLUS的用途非常广泛,可以检测许多其他溶剂。如果您需要检测这里没有列出的溶剂,请联系我们以获得专家建议。
有了这一代新的检漏仪,结合了创新和高可靠性,你可以实现无与伦比的技术优势,不仅确保安全和高质量的过程,而且还能关键性地提高你的产量。
