Dichtheitsprüfung von Wasser-Glykol-Kühlkreisläufen
![Battery_Cooling_Circuit2 Battery_Cooling_Circuit2](/uploads/media/500x335/00/10990-Battery_Cooling_Circuit2.jpg?v=1-0)

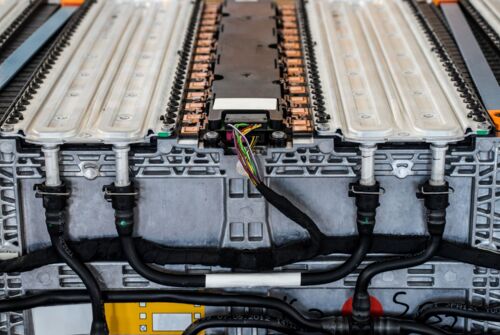

Die Wasserkühlung ist in der Automobilindustrie seit Jahren weit verbreitet. Während eine Wasserkühlung in der Vergangenheit hauptsächlich zur Ableitung überschüssiger Wärme aus einem Verbrennungsmotor verwendet wurde, wird die Wasserkühlung heute auch in neuen Elektro- und Brennstoffzellen-Antrieben eingesetzt:
- Thermisches Management von Batteriepacks in EVs
- Wärmemanagement von Brennstoffzellenstapeln in FCVs
- Kühlung von Hochspannungselektronik
- Kühlung von Elektromotoren
Im Falle einer Leckage im Kühlkreislauf tritt Kühlflüssigkeit aus. Während bei Verbrennungsmotoren das Hauptrisiko die Überhitzung des Motors war (wie im Armaturenbrett angezeigt), birgt ausgelaufene Kühlflüssigkeit bei modernen Antriebssträngen oft das Risiko eines elektrischen Kurzschlusses und im schlimmsten Fall damit verbundener Brände.
Welche Leckgrößen sind "wasserdicht" für Kühlflüssigkeit?
Als Kühlflüssigkeit wird in der Regel ein Gemisch aus 50% Ethylenglykol und 50% Wasser verwendet. Die Betriebsdrücke des Kühlsystems variieren zwischen 2,5 und 5 bar Überdruck.

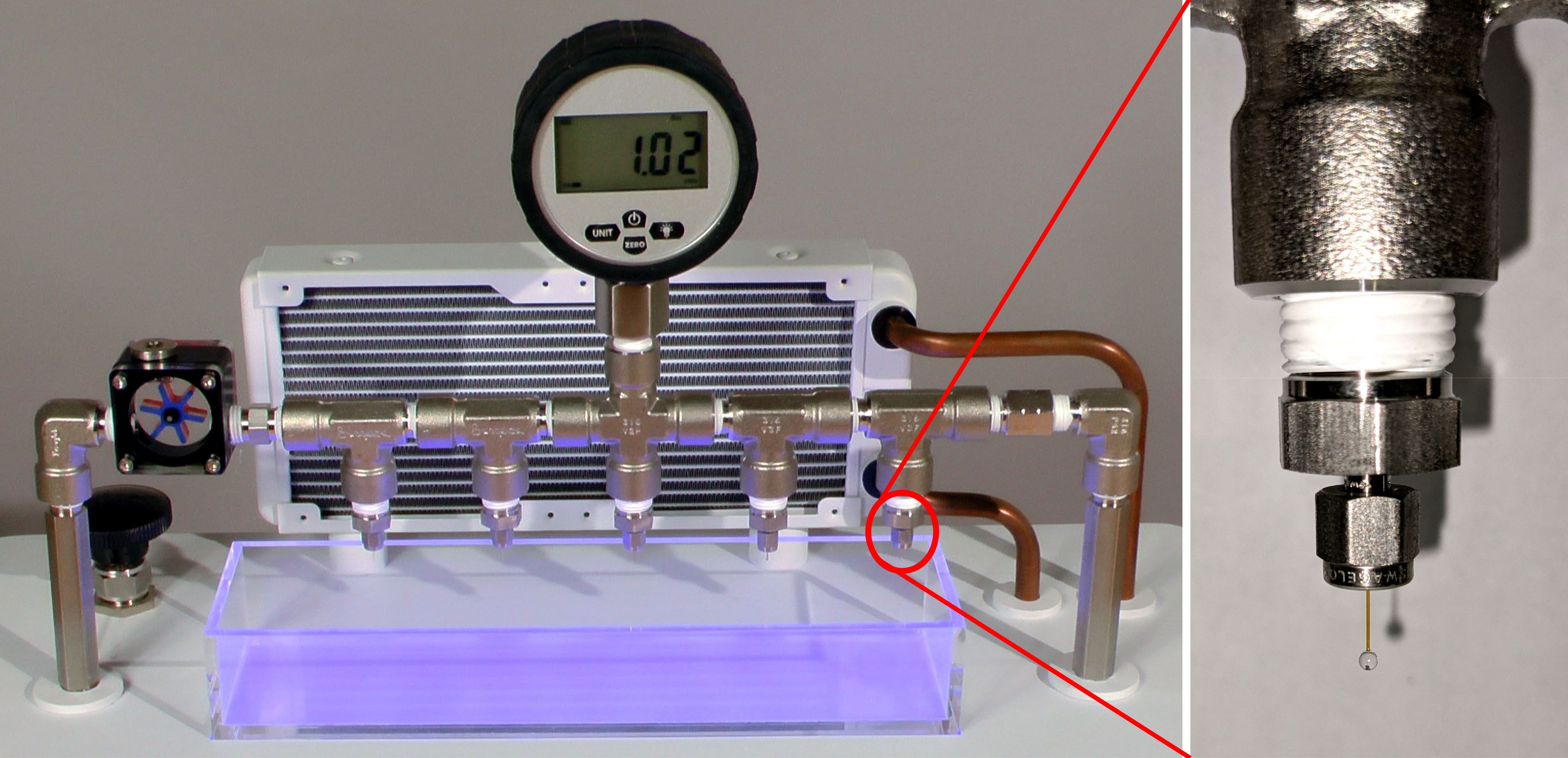

In einem experimentellen Versuchsaufbau, der einen Kühlkreislauf repräsentiert, wurde ein 50:50 Wasser-Glykol-Gemisch in einem Kreislauf gepumpt, der 5 künstliche Lecks unterschiedlicher Größe - zwischen 5 und 42 µm Durchmesser - enthält, die potenzielle Leckagekanäle darstellen. Es wurden verschiedene Betriebsdrücke erzeugt und die Menge des Wassers, das aus den künstlichen Lecks austritt, ermittelt.
![Test setup cooling circuit Test setup cooling circuit](/uploads/media/660x/04/10444-Test%20setup%20cooling%20circuit.jpg?v=1-0)
![Test setup cooling circuit](/media/10444/download/Test%20setup%20cooling%20circuit.jpg?v=1)

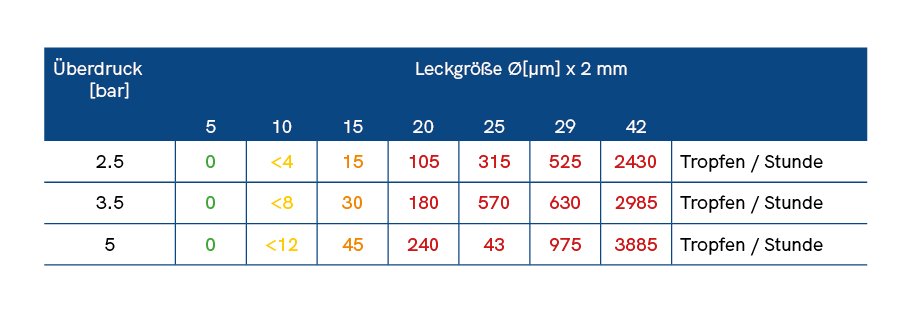

![Testergebnisse: Wasser-Glykol-Verlust bei verschiedenen Leckgrößen und Betriebsdrücken Leak size](/uploads/media/660x/09/10449-leak%20size_DE.png?v=5-0)
![Leak size](/media/10449/download/leak%20size_DE.png?v=5)
Aus der obigen Tabelle ist ersichtlich, dass bei einer Leckage von 5 µm keine Tröpfchen erzeugt werden. Bei einer Leckgröße von 10 µm wird eine sehr geringe Anzahl von Tröpfchen erzeugt, die mit zunehmender Leckgröße bei typischen Betriebsdrücken von Kühlkreisläufen schnell zunimmt.
Verlust über die Betriebsstunden
Die Menge an Wasser-Glykol, die aus einem Leck tropft, birgt das Risiko eines Kurzschlusses, führt aber auch dazu, dass die Wasserkühlleistung mit der Zeit abnimmt. Eine Tropfmenge von 15 Tropfen in 60 Minuten führt zu einem Verlust von etwa 50 ml Kühlflüssigkeit über 1.000 Betriebsstunden.
Korrelation zwischen Wasser-Glykol-Verlust und Helium/Luft-Leckrate
Um den Wasser-Glykol-Verlust mit einer Gasleckrate zu korrelieren, werden die Gasleckraten für die verwendeten Glaskapillaren bestimmt:
![Testergebnisse: Korrelation zwischen Wasser-Glykol-Leckage und Tracergas-Leckrate für verschiedene Betriebsdrücke Kapillargröße](/uploads/media/660x/00/10450-Capillary_Size_DE.png?v=6-0)
![Kapillargröße](/media/10450/download/Capillary_Size_DE.png?v=6)

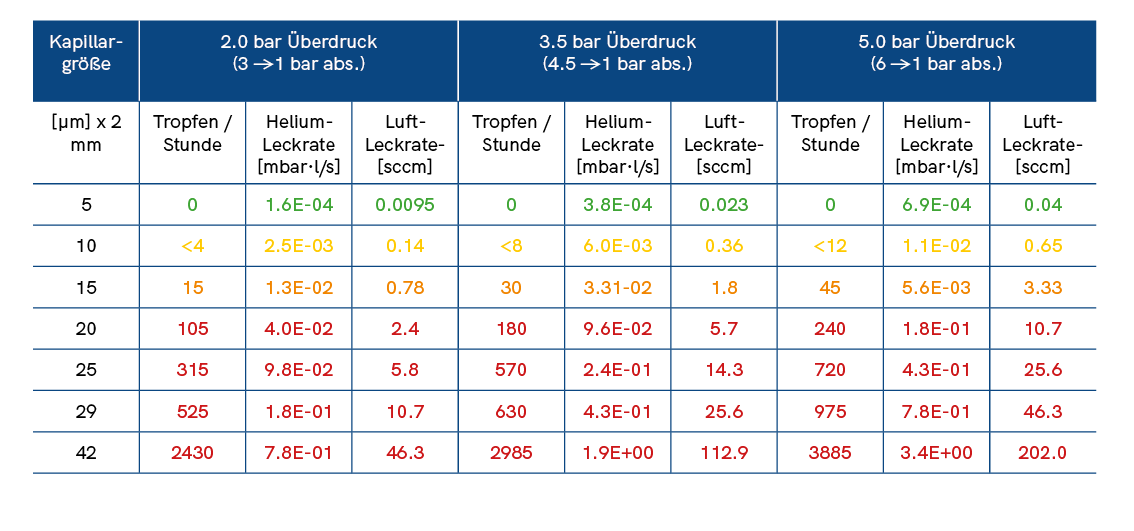

Aus der obigen Tabelle lässt sich ableiten, dass man auf Helium-Leckraten im Bereich von 01-4 mbar·l/s prüfen muss, um das Risiko eines Flüssigkeitsaustritts auch nach längerer Zeit zu vermeiden (grüner Bereich). Wenn ein paar Tropfen toleriert werden können, kann eine Leckrate im Bereich von 10-3 mbar·l/s verwendet werden (gelber Bereich).
Da sowohl die Flüssigkeitsleckage als auch die Gasleckage mit zunehmender Kanallänge linear abnehmen, ist die Länge des Leckkanals für die Korrelation zwischen Flüssigkeitsleckage und Gasleckage nicht relevant. Die Korrelation zwischen Flüssigkeitsleckage und Gasleckage ist unabhängig von der Länge des Leckkanals.
Testmethoden

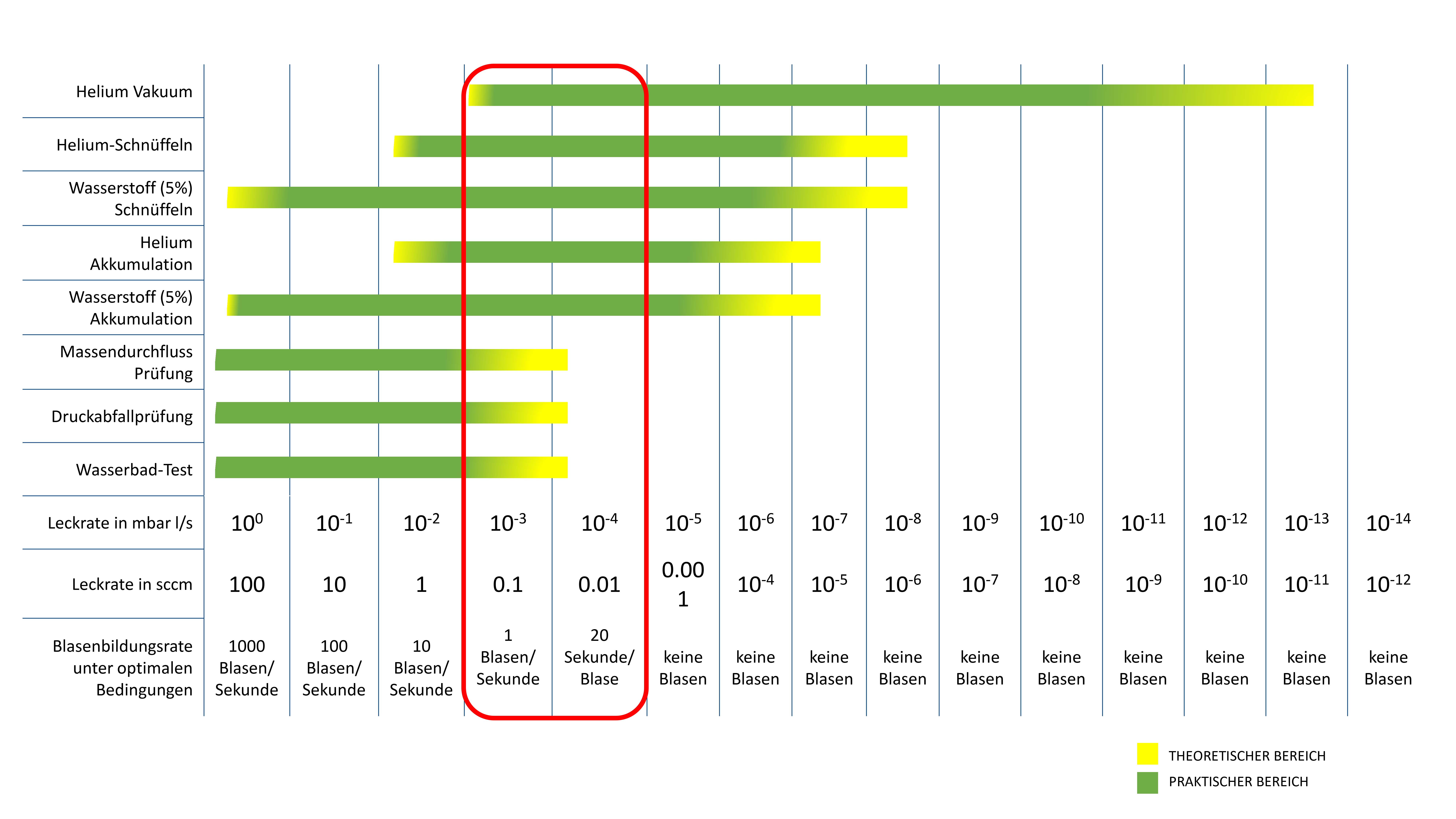

Komponenten von Kühlkreisläufen sind darauf ausgelegt, Wärme schnell abzuführen, und verwenden daher in der Regel Materialien mit hoher Wärmeleitfähigkeit (wie Aluminium oder Kupfer). Diese Materialien neigen dazu, ihre Temperatur sehr schnell zu ändern, so dass eine Druckabfallprüfung unter industriellen Bedingungen aufgrund des Einflusses von Temperaturschwankungen und der erforderlichen Leckraten, die erkannt werden sollen, fehlschlägt. Die Lecksuche mit Prüfgas ist ein zuverlässiges Mittel, um diese Komponenten schnell und effizient auf die erforderlichen Leckraten zu prüfen - ganz gleich, ob Sie eine integrale Prüfung wie die Akkumulationsprüfung oder die Prüfung in einer Vakuumkammer oder eine Prüfung zur genauen Lokalisierung des Lecks mittels Schnüffel-Lecksuche benötigen.
![Methoden für die Dichtheitsprüfung von Kühlflüssigkeiten Leak Rate Limits](/uploads/media/660x/01/10451-Leak%20range%20limits_DE_1.jpg?v=3-0)
![Leak Rate Limits](/media/10451/download/Leak%20range%20limits_DE_1.jpg?v=3)
Dichtheitsprüfung von Kühlkomponenten
Für weitere Informationen können Sie unser kostenloses E-Book "Dichtheitsprüfung für Elektro- und Brennstoffzellenfahrzeuge" herunterladen. Es enthält eine detaillierte Beschreibung der Prüfung von Kühlkomponenten für elektrische Antriebsstränge sowie Details zur Prüfung der Kühlung von Brennstoffzellenantrieben.
