Ecotec 4000: Neues Multigas-Schnüffel-Lecksuchgerät als Sneak Preview auf der Chillventa 2024
Ecotec 4000: Neuer Multigas-Schnüffellecksucher mit sehr hohem Gasfluss

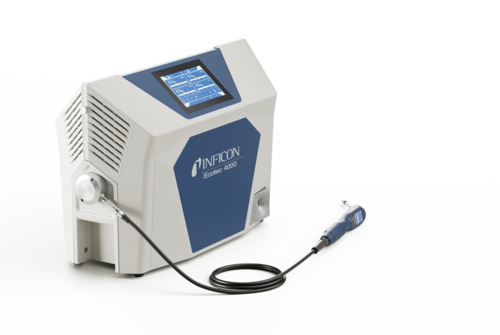

Auf der Chillventa 2024, der Weltleitmesse der Kältetechnik, feiert unser neuester industrieller Kältemittellecksucher seine Premiere. Der Ecotec 4000 (Nachfolger des erfolgreichen Ecotec E3000) ist auf der Nürnberger Messe vom 08.-10.10.2024 erstmals zu sehen, bei INFICON in Halle 8, Stand 8-412. Wie seinen Vorgänger haben wir auch den weiterentwickelten Ecotec 4000 für industrielle Fertigungslinien in der Kälte- und Klimabranche konzipiert – nicht zuletzt für die End-of-Line-Dichtheitsprüfung an fertig befüllten Kälte-Klima-Systemen, Kühlschränken, Wärmetauschern oder Wärmepumpen. Der Ecotec 4000 ist der empfindlichste Multigas-Schnüffellecksucher am Markt. Er detektiert bis zu vier verschiedene Kältemittelgase gleichzeitig und identifiziert Lecks bis hinab zu einer Größe von 0,05 g R600a pro Jahr.
Auch an schwer zugänglichen Stellen zuverlässig prüfen
Eine wichtige Neuerung gegenüber dem Vorgänger ist der hohe Gasfluss des neuen Geräts: Der Ecotec 4000 arbeitet nicht nur wie bisher mit einem Gasfluss von 160 sccm, sondern wahlweise auch mit einem mittleren und sogar mit einem sehr hohen Gasfluss von 3000 sccm. Solch eine Schnüffellecksuche mit starkem Ansaugen gestattet eine zuverlässige Prüfung selbst an schwer zugänglichen Stellen. Die grundsätzlich hohe Empfindlichkeit des Ecotec 4000 ermöglicht es Ihnen, auch bei hohem Gasfluss noch zuverlässig gegen die in der Branche übliche Rückweisungs-Leckrate von 0,3 g Kältemittel/Jahr zu prüfen.
Robotergestützte Schnüffellecksuche – dank hohem Gasfluss
Ein weiterer Vorteil des hohen Gasflusses ist es, dass so auch eine robotergestützte und vollautomatische Schnüffellecksuche möglich wird. Wir haben den Ecotec 4000 zu diesem Zweck mit einem seitlichen Anschluss für die Schnüffelleitung ausgestattet, der jederzeit um 180 Grad drehbar ist. Denn für die Integration in eine robotergestützte Prüfanlage ist es wichtig, dass alle Anschlüsse und Schnittstellen nach hinten orientiert sind. Dank der Drehbarkeit um 180 Grad ist der flexible Wechsel zu einer manuellen Schnüffellecksuche bei Bedarf eine Frage weniger Handgriffe.
Bei der Lecksuche bis zu vier Gase selektiv erfassen
Das neue Gerät kann bis zu vier Gase parallel detektieren, wobei es jedes selektiv erfasst. Damit ist der Ecotec 4000 auch dann ideal geeignet, wenn Sie in Ihrer gemischten Produktionslinie mehrere Kältemittel einsetzen, beispielswiese R600a und R290. Gleichzeitig verfügt der Ecotec 4000 über einen fortschrittlichen IGS-Modus (Interfering Gas Suppression). Dies bedeutet, dass Störgase aus Isolierschäumen – etwa Schaumtreibmittel wie Cyclopentan und Isopentan – die exakte Erfassung des Kältemittelgases nicht beeinträchtigen, ob Sie nun R600a oder R290 einsetzen.
CO2-Störsignale werden ausgeblendet
Zudem verwendet der Ecotec 4000 eine innovative Gas-Modulations-Technik, bei der ein speziell entwickelter Schnüffelhandgriff mit einem integrierten Ventil zum Einsatz kommt. Dieses Ventil schaltet mehrfach in der Sekunde zwischen verschiedenen Zuständen hin und her und ermittelt so die Hintergrundgaskonzentration. Die Software des Geräts ist dadurch in der Lage, etwaige Störsignale, die durch hohe Untergrundkonzentrationen von Kältemitteln in der Umgebung der Prüfanlage entstehen können, effektiv herauszufiltern. Gerade wenn Sie CO2 als Kältemittel nutzen, ist dies ein großer Vorteil, weil etwaige CO2-Wolken durch die Signalauswertungsalgorithmen als solche erkannt werden und nicht mehr zu falschen Leckalarmen führen.
Komfortables Touchdisplay, moderne Schnittstellen, geringere Wartungskosten
Ein farbiges 7-Zoll-Touchdisplay vereinfacht die Bedienung des neuen Ecotec 4000. So können Sie sich auf dem Display die detektierten Werte für vier verschiedene Gase gleichzeitig darstellen lassen. Das neue Interface macht es Ihnen einfach, die benötigten Gase aus der umfangreichen Kältemittelbibliothek des Ecotec 4000 auszuwählen. Zudem haben wir unseren neuen Multigas-Schnüffellecksucher mit allen modernen Kommunikationsschnittstellen ausgestattet: Ethernet, HDMI, USB, BM1000 und I/O1000. Last but not least: Eine neu konstruierte Ionenquelle für das im Gerät integrierte Massenspektrometer verlängert die Lebensdauer des Filaments deutlich und reduziert Ihre Wartungskosten beim industriellen Einsatz des Ecotec 4000.
3D-Bilderkennung für eine vollautomatische Roboterlecksuche
Für Besucher des INICON Stands auf der Chillventa 2024 gibt es noch weitere Highlights. Dazu zählt eine robotergestützte Dichtheitsprüfanlage, bei der eine intelligente 3D-Bilderkennung die Schnüffelspitze vollautomatisch an alle zu prüfenden Verbindungs- und Schweißstellen führt. Bei dieser Prüfung, die nach der Montage, aber noch vor der Kältemittel-Befüllung stattfindet, kommt beispielsweise unser Lecksuchgerät XL3000flex zum Einsatz, das entweder mit Helium oder mit Wasserstoff arbeitet – genauer gesagt mit Formiergas. Das handelsübliche Formiergas ist ein unbrennbares Gemisch aus 5 Prozent Wasserstoff und 95 Prozent Stickstoff. Alternativ nutzen wir in dieser Anlage den Wasserstoff-Lecksucher Sentrac Strix, der ebenfalls Formiergas als Prüfgas nutzt. Außerdem zeigen wir den besonders kompakten Kältemittel-Leckdetektor HLD6000 erstmals im Zusammenspiel mit einem CO2-Testleck und einem neuen Kalibrieradapter – so erweitert sich das mögliche Einsatzspektrum des HLD6000.
Unsere neue Schnüffelleitung ist ATEX-konform: für Propan und Isobutan
Auf unserem Chillventa-Stand zeigen wir noch eine interessante Produktneuheit. Unsere Schnüffelleitung SL3000EX haben wir speziell für Ex-Umgebungen entwickelt – für den Einsatz in der ATEX-Zone 2. Selbstverständlich lässt sich die SL3000EX auch mit dem neuen Ecotec 4000 verwenden. Der Hintergrund unserer Neuentwicklung: Die natürlichen Kohlenwasserstoffe wie Propan (R290) und Isobutan (R600a), die als nachhaltige Kältemittel immer beliebter werden, sind brennbar. Die Grundidee hinter unserer neuen Ex-Schnüffelleitung ist es darum, alle elektrischen Komponenten des Lecksuchsystems aus der Ex-Umgebung der Fertigungslinie zu verbannen. So kommt der Handgriff für die Schnüffelspitze ohne Display aus, und die Schnüffelleitung verbinden wir mit dem Lecksuchgerät über unsere „EX-Box“, die als Brandsperre fungiert. Die neue SL3000EX Schnüffelleitung hat ebenso ein Zertifikat nach ATEX Zone 2 wie gemäß NEC 501 Class 1, Division 2.
Für weitere Informationen über den HVAC-R-Markt können Sie unser E-Book herunterladen und/oder uns kontaktieren.
