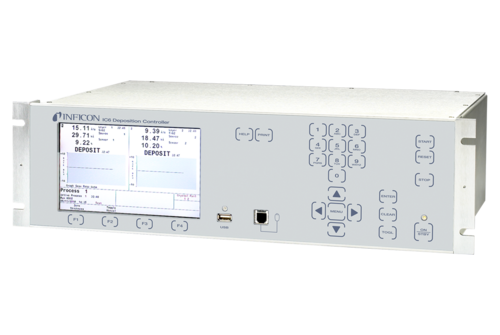

Der IC6 Thin Film Deposition Controller bietet ein außergewöhnliches Preis-Leistungs-Verhältnis, indem er die bewährte Leistung der INFICON Dünnschicht-Controller mit einzigartigen Funktionen kombiniert, damit Sie das Beste aus Ihrem Abscheidungsprozess herausholen können.

Der IC6 verwendet unser ModeLock-Frequenzmesssystem, um eine stabile, hochauflösende Raten- und Dickenmessung mit einer branchenführenden Ratenauflösung von 0,00433 Å/s alle 1/10 Sekunde zu ermöglichen. Kein anderer Quarzkristall-Controller hat die Leistung, die Qualität und die Funktionen des IC6 und ermöglicht es Ihnen, Spitzenleistungen wiederholbar zu machen.

Merkmale

  • Die INFICON ModeLock-Technologie sorgt für die stabilste, hochauflösendste Rate und Dickenmessung auf dem Markt, selbst bei sehr niedrigen Raten
  • Auto Z verbessert die Dickengenauigkeit durch automatische Bestimmung des Z-Verhältnisses während des Materialauftrags
  • Codepositionierung von bis zu sechs Quellen gleichzeitig
  • Das TFT-LCD-Farbdisplay macht es einfach zu sehen, was in Ihrem Prozess vor sich geht
  • +/-0,0035 Hz über 100ms Abtastung
  • USB-Datenspeicher für Screenshots, Rezeptspeicherung und Datenprotokollierung
  • Leistungsstarke E/A mit Flexibilität zur Integration in einfache oder komplexe Systeme (mit erweiterbaren Eingängen (28) und Ausgängen (24 Relais, 14 TTL-Ausgänge) und Verwendung von Logikfunktionen (100 logische Anweisungen)
  • 6 DAC-Ausgänge standardmäßig, 6 weitere optional für Quellensteuerung, Raten- oder Dickenüberwachung
  • Kann bis zu 50 Prozesse mit jeweils 200 Schichten aufnehmen und Prozesse können für ein Maximum von 10.000 Schichten miteinander verbunden werden
  • Mittelwertbildung mehrerer Sensoren für bis zu 8 Sensoren
    Die 4-Meter-XIU-Option bietet die Möglichkeit, lange In-Vakuum-Sensorkabel für große Systeme zu verwenden
  • Optionale Ethernet-Kommunikation
  • Optionale IC6-Konfigurationseditor-Software (Teilenummer 781-620-G1) - LabVIEW®-basierte Windows®-Software, die die Offline-Erstellung und -Bearbeitung von IC6
    Konfigurationsdateien ermöglicht und IC/5-Konfigurationsdateien in das IC6-Format konvertiert.
  • RoHS-konform

Typische Anwendungen

  • Optische High-End-Beschichtung

Spezifikationen

Messleistung
Auflösung/Messung von Dicke und Abscheidungsrate (1)±0.00433 Å
Messfrequenzbereich6.0 to 4.5 MHz (fixed)
Prozessrezept und Datenverwaltung
Materialprogramme32
Prozessschichten (pro Prozess)200
Prozesse50 (processes can be linked together)
Anzahl der Quellen (2)up to 6

(1) Tooling/density = 100/1, fundamental frequency = 6 MHz
(2) The IC6 has 6 DAC outputs standard, 6 more can be added as an option.  Any of the 12 can be configured as source control voltages or recorder outputs however the number of sources that can be controlled simultaneously is 6

Artikelnummer

Zubehör
Verbrauchsmaterial
NameBeschreibung
Front Load Single SensorFront Load Single Sensor
Front Load Dual SensorFront Load Dual Sensor
Cool Drawer Single SensorCool Drawer Single Sensor
Cool Drawer Dual SensorCool Drawer Dual Sensor
Easy Rate Single SensorEasy Rate Single Sensor
Easy Rate Dual SensorEasy Rate Dual Sensor
UHV Bakeable SensorUHV Bakeable Sensor
ALD SensorALD Sensor
Sputtering SensorSputtering Sensor
CrystalSix® SensorCrystalSix® Sensor
Crystal 12® Sensor

Crystal 12® Sensor



Accessories and Replacement Parts
Part NumberDescription
779-220-G1CrystalTwo® Switch, 15.2 cm (6 in.) BNC Cables
779-220-G2CrystalTwo® Switch, 50.8 cm (20 in.) BNC Cables
Oscillator kits(Includes oscillator and cables)
781-611-G15XIU PKG with 4.6 m (15 ft.) cable - For use with Cygnus 2, IC6, or XTC/3
781-611-G30XIU PKG with 9.1 m (30 ft.) cable - For use with Cygnus 2, IC6, or XTC/3
781-611-G50XIU PKG with 15.2 m (50 ft.) cable - For use with Cygnus 2, IC6, or XTC/3
781-611-G100XIU PKG with 30.5 m (100 ft.) cable - For use with Cygnus 2, IC6, or XTC/3
781-612-G154m XIU PKG with 4.6 m (15 ft.) XIU cable - Includes 4 m in-vacuum cable and 6 in. BNC (XIU to feedthrough) cable - For use with Cygnus 2, IC6, or XTC/3
781-612-G304m XIU PKG with 9.1 m (30 ft.) XIU cable - Includes 4 m in-vacuum cable and 6 in. BNC (XIU to feedthrough) cable - For use with Cygnus 2, IC6, or XTC/3
781-612-G504 m XIU PKG with 15.2 m (50 ft.) XIU cable - Includes 4 m in-vacuum cable and 6 in. BNC (XIU to feedthrough) cable - For use with Cygnus 2, IC6, or XTC/3
781-612-G1004m XIU with 30.5 m (100 ft.) XIU cable - Includes 4 m in-vacuum cable and 6 in. BNC (XIU to feedthrough) cable - For use with Cygnus 2, IC6, or XTC/3
781-613-G154m XIU PKG with 4.6 m (15 ft.) XIU cable - Includes 3.5 m in-vacuum cable and 20 in. BNC (XIU to feedthrough) cable - For use with Cygnus 2, IC6, or XTC/3
781-613-G304m XIU PKG with 9.1 m (30 ft.) XIU cable - Includes 3.5 m in-vacuum cable and 20 in. BNC (XIU to feedthough) cable - For use with Cygnus 2, IC6, or XTC/3
781-613-G504m XIU PKG with 15.2 m (50 ft.) XIU cable - Includes 3.5 m in-vacuum cable and 20 in. BNC (XIU to feedthrough) cable - For use with Cygnus 2, IC6, or XTC/3
781-613-G1004m XIU PKG with 30.5 m (100 ft.) XIU cable - Includes 3.5 m in-vacuum cable and 20 in. BNC (XIU to feedthrough) cable - For use with Cygnus 2, IC6, or XTC/3
Oscillator Only(No cables included)
781-600-G1XIU (oscillator) - For XIU to sensor head cable lengths of 15 to 183 cm (6 to 72 in.) - For use with Cygnus 2, IC6, or XTC/3
781-600-G2XIU (oscillator) - for XIU to sensor head cable lengths of 3 to 4 m (118 to 157 in.) - For use with Cygnus 2 or IC6
Cables
600-1261-P10030.5 (100 ft.) cable, Cygnus 2, IC6 or XTC/3 controller to XIU
600-1261-P154.6 m (15 ft.) cable, Cgynus 2, IC6 or XTC/3 controller to XIU
600-1261-P309.1 m (30 ft.) cable, Cygnus 2, IC6 or XTC/3 controller to XIU
600-1261-P5015.2 m (50 ft.) cable, Cygnus 2, IC6 or XTC/3 controller to XIU
755-257-G615.2 cm (6 in.) BNC cable, XIU to vacuum feedthrough
Configuration Editor Software
781-620-G1IC6 Configuration Editor Software - LabVIEW® based Windows® software that allows for offline creation and editing of IC6 configuration files and converts IC/5 configuration files to IC6 format.
NameBeschreibung
Quartz Monitor CrystalsQuartz Monitor Crystals
Artikelnummer
