Methan-Messgerät

IRwin®

Innovation macht den Unterschied

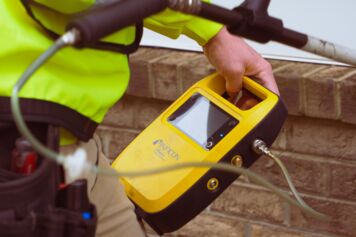

Das tragbare Methan-Messgerät IRwin® ist ein innovatives Gasspür- und Gaskonzentrationsmessgerät, das nach DVGW G 465-4, entwickelt wurde. Neben der Gasrohrnetzüberprüfung, eignet sich dieses Erdgaslecksuchgerät auch für die Überprüfung unterschiedlichster Erdgasanlagen. Der IRwin® Infrarot-Lecksucher verfügt über einen Viergas-Messgerät, einen LEL-Messgerät und eine Anzeige für brennbare Gase für erhöhte Sicherheit.

Durch das eigens dafür entwickelte IR-Sensorsystem (angemeldetes Patent) bietet IRwin eine schnelle Ansprech- und kurze Erholungszeit. Das System verhindert Zeitverluste, bei der Nachverfolgung von Fehlalarmen und gewährleistet eine genaue und zuverlässige Leckanalyse. Die speziell entwickelte Kombination aus Gas Chromatograph (GC) und IR-sensor erlaubt eine schnelle Unterscheidung zwischen Sumpf- und Erdgas von verschiedenen Quellen. Selbst bei niedrigen Ethankonzentrationen, von 1000ppm Methanlecks, liefert IRwin GC schnelle Ergebnisse. IRwin misst Methan nach den traditionellen Operationsmodi, wie "Oberirdische Überprüfung" und "Prüfung Bodenluft" nach DVGW G465-4 und hat einen Messbereich von 1ppm bis 100Vol%. Zur Vereinfachung der Bedienung verfügt das Gerät auch über einen Universalmodus, der die meisten der verfügbaren Modi in einem einzigen kombiniert. Der Messbereich reicht von 1 ppm bis 100 Vol. %. Die Ex-zertifizierten Modelle können auch im Bereich von 1-100 %LEL Methan messen.

Die IRwin SX-Modelle sind für den Einsatz in Zone 0 und dem US-Gegenstück Class I Division 1 zertifiziert.
Die Bewertung ist: Ex ia IIC T3, EPL Ga. Zusätzliche Kennzeichnung: II 1G für ATEX und Intrinsically Safe Class I, Division 1, Groups B, C und D, T3, für die USA.

IRwin Methan-Messgerät - und das dazugehörige, speziell für die Gaslecksuche entwickelte Sondensystem ermöglichen eine effiziente und mühelose Gasrohrnetzüberprüfung.

IRwin Check-In und IRwin Viewer

Die kostenlose IRwin Check-In App, für Android- und iOS-Geräte, ermöglicht Echtzeit-Messwerte auf dem Telefon oder Tablet, Alarme auf Bluetooth-Kopfhörern, die grundlegende Steuerung der IRwin-Messanzeige und vieles mehr. Laden Sie die App einfach über App Store ^SM oder Google Play auf Ihr Smartphone oder Tablet herunter.
Für die Datenschutzbestimmungen klicken Sie bitte hier.

IRwin Viewer macht das Herunterladen, Betrachten und Analysieren der Daten aus dem Feld so einfach wie nie zuvor. Alle Logfiles und Berichte werden über die App in gängige Formate wie Excel und PDFs heruntergeladen. Sie können IRwin Viewer hier herunterladen.

Vorteile

Schnelle Unterscheidung zwischen Erd- und Sumpfgas durch GC und IR-Sensor
Keine Fehlalarme, hohe Empfindlichkeit, Kurze Ansprech- und Erholungszeit durch einen eigens dafür entwickelten IR-Sensor
Wasserdicht - (IP54)
Messungen auch in extremen Umgebungen durch ein robustes Gehäuse möglich
Unterstützende Lecklokalisierung ohne Bohrlöcher
Zuverlässige Standortverfolgung durch integrierten GPS-Chip
Mühelose Datenübertragung durch drahtlose Kommunikation
Leichtes und ergonomisches Messsystem mit sehr guter Lenkbarkeit
Modulares, leichtes und innovatives Zubehör
Schnelles Laden - 1 h ergibt 4 h Betrieb

Typische Anwendungen

Überwachung von Erdgasfernleitungen
Notfallsituationen
Überwachung der Deponieemissionen
Überwachung von Leckagen und Emissionen in Biogas- und Kläranlagen

Spezifikationen

IRwin S

IRwin SX

IRwin SXT

IRwin SXG

IRwin SXGT

Klassifizierung für explosionsgefährdete Bereiche	-

Empfindlichkeit	1 ppm to 100% CH4

Gewicht	1.4 kg (3 lb.)

Klassifizierung für explosionsgefährdete Bereiche	Ex II 1G, Ex ia IIC T3 Ga, Intrinsically safe Class I, Division 1, Groups A, B, C and D, T3

Empfindlichkeit	1 ppm to 100% CH4

Gewicht	1.6 kg (3.5 lb.)

Klassifizierung für explosionsgefährdete Bereiche	Ex II 1G, Ex ia IIC T3 Ga, Intrinsically safe Class I, Division 1, Groups A, B, C and D, T3

Empfindlichkeit	1 ppm to 100% CH4

Gewicht	1.6 kg (3.5 lb.)

Klassifizierung für explosionsgefährdete Bereiche	Ex II 1G, Ex ia IIC T3 Ga, Intrinsically safe Class I, Division 1, Groups A, B, C and D, T3

Empfindlichkeit	1 ppm to 100% CH4

Gewicht	1.6 kg (3.5 lb.)

Klassifizierung für explosionsgefährdete Bereiche	Ex II 1G, Ex ia IIC T3 Ga, Intrinsically safe Class I, Division 1, Groups A, B, C and D, T3

Empfindlichkeit	1 ppm to 100% CH4

Gewicht	1.6 kg (3.5 lb.)

Artikelnummern

Zubehör

Ersatzteile

IRwin S

580-000	IRwin S - Methane, Carbon dioxide, Ethane* (*For swamp gas analysis only)
580-712	IRwin Accessories Kit
580-240	IRwin Compact Kit

IRwin SX

580-010	IRwin SX - Methane, Carbon dioxide, Ethane, Propane, Buthane* (For swamp gas analysis only, *Replaces Methane through settings in Ex-mode)
580-712	IRwin Accessories Kit
580-240	IRwin Compact Kit

IRwin SXG

580-020	IRwin SXG - Methane, Carbon dioxide, Ethane, Propane, Butane
580-712	IRwin Accessories Kit
580-240	IRwin Compact Kit

IRwin SXGT

580-030	IRwin SXGT - Methane, Carbon dioxide, Ethane, Propane, Butane, Oxygen, Hydrogen Sulfide, Carbon monoxide
580-712	IRwin Accessories Kit
580-240	IRwin Compact Kit

IRwin SXT

580-015	IRwin SXT - Methane, Carbon dioxide, Oxygen, Hydrogen Sulfide, Carbon monoxide, Ethane, Propane, Buthane* (For swamp gas analysis only, *Replaces Methane through settings in Ex-mode)
580-712	IRwin Accessories Kit
580-240	IRwin Compact Kit

580-100	Hand probe
580-110	Hand Probe Flexible Extension
580-115	Bar Hole Probe
580-120	Swan Neck
580-140	Short Rod, 600mm
580-150	Rod
580-160	Extension Rod, 150mm
580-170	Compact Rod, 330+330mm
580-180	Soft Surface Probe
580-185	M21 Probe
580-190	Sub Surface Probe
580-210	Mono-wheeler Carpet Probe (patent pending)
580-211	Carpet
580-300	Bell Probe
580-301	Bell
580-305	Flexi Bell
580-405	Harness IRwin
580-450	Transport Case
581-314	Transport Case for Compact Kit

580-230	On Demand Flow Regulator (ODFR) 5/8x18 UNF
580-235	On Demand Flow Regulator (ODFR) 7/16x28 UNEF
580-220	Extension Connector
580-700	Filter-kit
580-604	EX Certified IRwin Charging Adapter
580-605	Charger for IRwin, all models, 100-240V
591-361	Charger cable for car, 12V
581-167	Battery (replaceable at authorized service centers only)
580-701	Mat repair kit
