ISO-CF-F

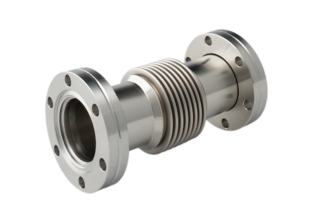

Kompensator

Drop-in-Optionen
Revolutionieren Sie Ihre Vakuummessgeräte-Erfahrung mit uns!
Hochwertige CF-Anschlüsse von INFICON werden gemäß ISO 3669 und dem neuesten Standard TS/ISO 3669-2 gefertigt. Ultrahochvakuum-Anschlüsse von INFICON sind für Anwendungen bis herab auf 1 x 10-12 mbar und für Ausheiztemperaturen bis zu 400 °C ausgelegt.
Vorteile
- Weltweite Logistik
- Design und Maßnahmen richten sich strikt nach international anerkannten Standards
- Oberflächenfinish, Schweißstellen, Materialspezifikationen und Reinheit erfüllen oder übertreffen Spezifikationen für Hochvakuum
- 2011/65/EC RoHS-konform
Technische Daten
DN40 ISO-CF-F
DN63 ISO-CF-F
DN100 ISO-CF-F
Massangabe A | 120 mm |
Massangabe B | 10 mm |
Massangabe C | 0 mm |
Massangabe D | 36.8 mm |
Massangabe E | 100 mm |
Massangabe F | 10 mm |
Massangabe G | 10° |
Flansche: Edelstahl 304L/1.4306
|
Massangabe A | 130 mm |
Massangabe B | 20 mm |
Massangabe C | 0 mm |
Massangabe D | 62 mm |
Massangabe E | 154 mm |
Massangabe F | 13 mm |
Massangabe G | 12° |
Flansche: Edelstahl 304L/1.4306
|
Massangabe A | 127 mm |
Massangabe B | 30 mm |
Massangabe C | 0 mm |
Massangabe D | 92 mm |
Massangabe E | 192 mm |
Massangabe F | 13 mm |
Massangabe G | 12° |
Flansche: Edelstahl 304L/1.4306
|
Artikelnummer
Artikelnummer | Beschreibung |
213-346 | Compensator, DN40 ISO-CF-F |
213-347 | Compensator, DN63 ISO-CF-F |
213-348 | Compensator, DN100 ISO-CF-F |
