ISO-K-Anschlüsse von INFICON werden gemäß ISO 1609, DIN 28404 und Pneurop 6606 gefertigt. Unsere hochwertigen Anschlüsse mit großem Durchmesser sind die Standardbauteile für alle Vakuum- und Hochvakuumleitungen. Die hochwertigen INFICON-Komponenten sind für Leckraten unter 1 x 10-9 mbar l/s ausgelegt und getestet.

Vorteile

  • Preisgünstig
  • Weltweite Logistik
  • Design und Maßnahmen richten sich strikt nach international anerkannten Standards
  • Oberflächenfinish, Schweißstellen, Materialspezifikationen und Reinheit erfüllen oder übertreffen Spezifikationen für Hochvakuum
  • 2011/65/EC RoHS-konform

Technische Daten

DN63 ISO-K
DN100 ISO-K
DN160 ISO-K

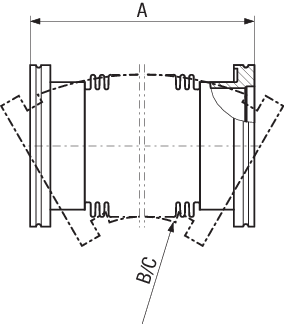

Massangabe A250 mm/500 mm/750 mm/1000 mm
Massangabe B330 mm
Massangabe C90 mm
Max. Innendruck       1.5 bar
Material:
FlanschenEdelstahl 304
BälgeEdelstahl 316Ti



B = Radius für Mehrfachbiegung

C = Radius für einfache Biegung



Massangabe A250 mm/500 mm/750 mm/1000 mm
Massangabe B530 mm
Massangabe C130 mm
Max. Innendruck       1.5 bar
Material:
FlanschenEdelstahl 304
BälgeEdelstahl 316Ti



B = Radius für Mehrfachbiegung

C = Radius für einfache Biegung



Massangabe A1000 mm
Massangabe B1050 mm
Massangabe C215 mm
Max. Innendruck       1.5 bar
Material:
FlanschenEdelstahl 304
BälgeEdelstahl 316Ti



B = Radius für Mehrfachbiegung

C = Radius für einfache Biegung



Spezifikationen herunterladen

Artikelnummer

DN63 ISO-K
DN100 ISO-K
DN160 ISO-K
ArtikelnummerBeschreibung
212-211Metal hose, inox, DN63 ISO-K, 250 mm
212-212Metal hose, inox, DN63 ISO-K, 500 mm
212-213Metal hose, inox, DN63 ISO-K, 750 mm
212-214Metal hose, inox, DN63 ISO-K, 1000 mm
ArtikelnummerBeschreibung
212-215Metal hose, inox, DN100 ISO-K, 250 mm
212-216Metal hose, inox, DN100 ISO-K, 500 mm
212-217Metal hose, inox, DN100 ISO-K, 750 mm
212-218Metal hose, inox, DN100 ISO-K, 1000 mm
ArtikelnummerBeschreibung
212-222Metal hose, inox, DN160 ISO-K, 1000 mm
