ISO-CF

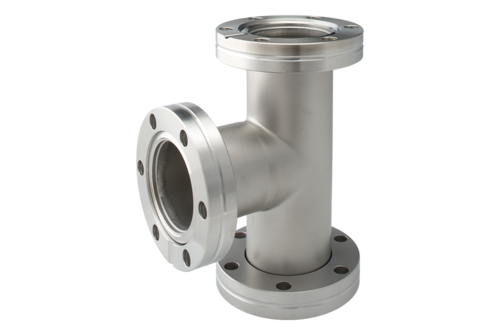

T-Stück, Edelstahl 304L
Drop-in-Optionen
Revolutionieren Sie Ihre Vakuummessgeräte-Erfahrung mit uns!
Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
Hochwertige CF-Anschlüsse von INFICON werden gemäß ISO 3669 und dem neuesten Standard TS/ISO 3669-2 gefertigt. Ultrahochvakuum-Anschlüsse von INFICON sind für Anwendungen bis herab auf 1 x 10-12 mbar und für Ausheiztemperaturen bis zu 400 °C ausgelegt.
Vorteile
- Weltweite Logistik
- Design und Maßnahmen richten sich strikt nach international anerkannten Standards
- Oberflächenfinish, Schweißstellen, Materialspezifikationen und Reinheit erfüllen oder übertreffen Spezifikationen für Hochvakuum
- 2011/65/EC RoHS-konform
Technische Daten
| Massangabe A | Massangabe B | Massangabe C | Massangabe D | |
| DN16 ISO-CF | 38 mm | 0.5 mm | 0.5 mm | 15 mm |
| DN40 ISO-CF | 63 mm | 0.5 mm | 0.5 mm | 38 mm |
| DN63 ISO-CF | 105 mm | 1 mm | 1 mm | 66 mm |
| DN100 ISO-CF | 135 mm | 1 mm | 1 mm | 100 mm |
| DN160 ISO-CF | 167 mm | 1.5 mm | 1.5 mm | 150 mm |
Material: Edelstahl 304L/1.4306
| ||||
Artikelnummer
| Artikelnummer | Beschreibung |
| 213-311 | Tee, DN16 ISO-CF |
| 213-312 | Tee, DN40 ISO-CF |
| 213-313 | Tee, DN63 ISO-CF |
| 213-314 | Tee, DN100 ISO-CF |
| 213-315 | Tee, DN160 ISO-CF |
Downloads
Datenblätter
Tee - Stainless Steel 304L EN
pdf
•
315,4 KB
•
Englisch
•
Datenblätter
ティー - SUS 304 JA
pdf
•
401,4 KB
•
Japanisch
•
Datenblätter
티 - SUS 304 KO
pdf
•
351,1 KB
•
Koreanisch
•
Datenblätter
三通 - 不锈钢 304L ZH
pdf
•
375,5 KB
•
Chinesisch
•
Datenblätter
T - Acero inoxidable 304
pdf
•
368,3 KB
•
Spanisch
•
Datenblätter
T-Stück – Edelstahl 304 DE
pdf
•
330,8 KB
•
Deutsch
•
Datenblätter
