Vakuum-Messgerät-Controller
IM540
IM540
Vielseitiges Heißkathoden-Ionisations-Passivmessgerät
Drop-in-Optionen
Revolutionieren Sie Ihre Vakuummessgeräte-Erfahrung mit uns!
Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
Der Vakuummesskontroller IM540 ist ein vielseitiger Ionisationsmesscontroller, der eine komplette Vakuummessung und -regelung im Bereich zwischen 10-12 mbar und Atmosphärendruck bietet. Abhängig von der Anwendung und den Bedürfnissen des Anwenders ist der IM540 Ihre Komplettlösung, da er bis zu 4 verschiedene Prinzipien der Vakuummessung kombinieren kann - Pirani, kapazitive Membran, Bayard-Alpert und Extraktor. Dieser Kontroller ermöglicht eine zuverlässige und vollständige Integration in komplexe Prozesssteuerungssysteme.
Vorteile
- Unterstützt den Betrieb des IE414 (Bayard-Alpert) und des IE514 (Extraktor) Heißkathoden-Ionisationsmessgerätes
- Anschluss und Betrieb von zwei aktiven Messgeräten der Baureihen PSG5xx (Pirani), PCG55x (Pirani-Capacitance diaphragm) und CDG (Capacitance diaphragm) möglich
- Einfache Bedienung mit menügeführter Anzeige für Parameter-, Sensor- oder allgemeine Einstellungen
- Eingebaute RS232-Kommunikationsschnittstelle, optional PROFIBUS DP-Schnittstellenkarte (IF 540 P)
- Zwei Stellwerte (optional 7) mit einstellbarer Hysterese
- Hohe Auflösung - 16 Bit A/D-Wandler
- 2 programmierbare 0 bis 10 V Schreiberausgänge
Spezifikationen
IM540
IM540
| Messkanal | 4 |
| Anzeige | LCD, LED-Hintergrundbeleuchtung |
| Anzeigegeschwindigkeit | 4 s-1 |
| Messbereich | 1 x 10-12 ... 1100 mbar |
| Messeinheit (wählbar) | mbar, Torr, Pa, hPa, Mikron, V |
| Messbereichsumschaltung | automatische oder dekadische Vorwahl (vorab auswählbar) |
| Schreiberausgang | logarithmisch 0 bis 10 V (1 V / dez) oder linear 0 bis 10 V |
| Schnittstelle | RS232C, PROFIBUS (mit IF540P) |
| Schaltschwellen (Einzelbetrieb oder Intervall) | 2 mit potentialfreiem Umschaltkontakt |
| Spannungsversorgung | 90 ... 264 V (ac) |
| Frequenz | 47 ... 63 Hz |
| Betriebstemperatur | +5 ... +40°C |
Artikelnummer
Artikelnummer
Zubehör
| 399-660 | IM540 Vakuum-Messgerätesteuerung |
| 399-661 | IE414 DN 40 CF-F |
| 399-676 | Ersatzkathode IE414 |
| 399-663 | IE514 DN 40 CF-F |
| 399-677 | Ersatzkathode IE514 |
| Schnittstellenkarte | |
| 399-670 | IF540P PROFIBUS DP Schnittstellenkarte |
| Messkopfkabel zu IE414/514, 80 °C | |
| 399-680 | 3 m |
| 399-681 | 5 m |
| 399-682 | 10 m |
| 399-685 | 50 m |
| Messkopfkabel nach IE414/514, 200 °C | |
| 399-686 | 3 m |
| 399-687 | 5 m |
| 399-688 | 10 m |
| 399-690 | 50 m |
Messgeräte Übersicht

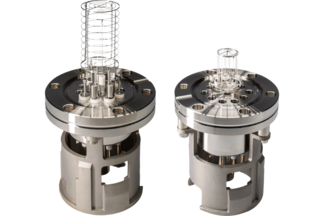

IE414
IE514
PSG5xx
PCG55x
CDG (e.g. CDG025D, CDG045D)
| Messgerätprinzip | Bayard-Alpert, Heißkathoden-Ionisation |
| Druckbereich | 2×10-11 ... 1×10-2 mbar (mit modularem Emissionsstrom) |
| Ausheiztemperatur | ≤400 °C |
| Messgerätprinzip | Extraktor, Heißkathoden-Ionisation |
| Druckbereich | 2×10-12 ... 1×10-4 mbar |
| Ausheiztemperatur | ≤400 °C |
| Messgerätprinzip | Pirani (aktiver Messgerätetyp) |
| Druckbereich | 8x10-4 mbar to ATM |
| Ausheiztemperatur | ≤80 / 250 °C (modellabhängig) |
| Messgerätprinzip | Pirani-Kapazitätsmembran (aktiver Manometer-Typ) |
| Druckbereich | 5×10-5 mbar to 1.5×103 mbar |
| Ausheiztemperatur | ≤80 / 250 °C (modellabhängig) |
| Messgerätprinzip | Kapazitätsmembran (aktiver Messgerätetyp) |
| Druckbereich | 4 vom Benutzer wählbare Druckdekaden |
| Ausheiztemperatur | modellabhängig |
Konfigurationen für Messungen
Kanal 1 + 2
Kanal 3 + 4
| Messgerätprinzip | Heißkathoden-Ionisationsmessgerät |
| Messgerätmodell | IE414 (Bayard-Alpert) IE514 (Extraktor) |
| Messgerätprinzip | Aktives Messgerät: Pirani Pirani-Kapazitätsmembran Kapazitätsdiaphragma |
| Messgerätmodell | PSG5xx PCG55x CDG (e.g. CDG025D, CDG045D) |
Schnittstellenkarte
IF 540 P
IF 540 P
| Kommunikationsprotokoll | PROFIBUS-Schnittstelle und Relais (1,5 A) |
