Vakuum-Messgerät-Controller
IRC081

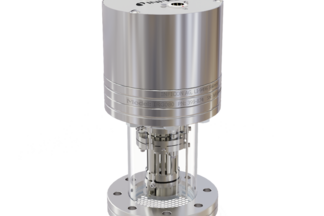

Mit dem Ionen-Referenzmessgerät IRG080 einen neuen Standard setzen
Drop-in-Optionen
Revolutionieren Sie Ihre Vakuummessgeräte-Erfahrung mit uns!
Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
Der Ion Reference Gauge Controller IRC081 und seine Benutzeroberfläche sind eine Bedien- und Anzeigeschnittstelle für das standardisierte Ion Reference Gauge IRG080. Der IRC081 liefert eine präzise und referenzierte Gesamtdruckmessung und eine lokale Steuerung für das IRG080-Messgerät. Über eine USB-Computerschnittstelle sind die Ablese- und Ein-/Ausschaltfunktionen aus der Ferne verfügbar.
Dank der mitgelieferten intuitiven Software "IRC081 User Interface" können die gewählten Einstellungen und der gemessene Druckwert bequem grafisch dargestellt werden. Die Bedieneinheit IRC081 wird mit verschiedenen Kabellängen angeboten.
Vorteile
- Bedien- und Anzeigelösung für genaue Vakuumdruckmessung
- Benutzersteuerung für alle eingestellten Parameter des IRG080
- Einfache manuelle Bedienung mit 5 Potentiometern
- Anschluss der Benutzerschnittstelle über USB-B-Port an den PC
- PC-Software in LabVIEWTM
- Daten- und Parameterprotokollfunktionalität
- Externer Anschluss für Status und Vakuumverriegelung
Ansicht des Panels

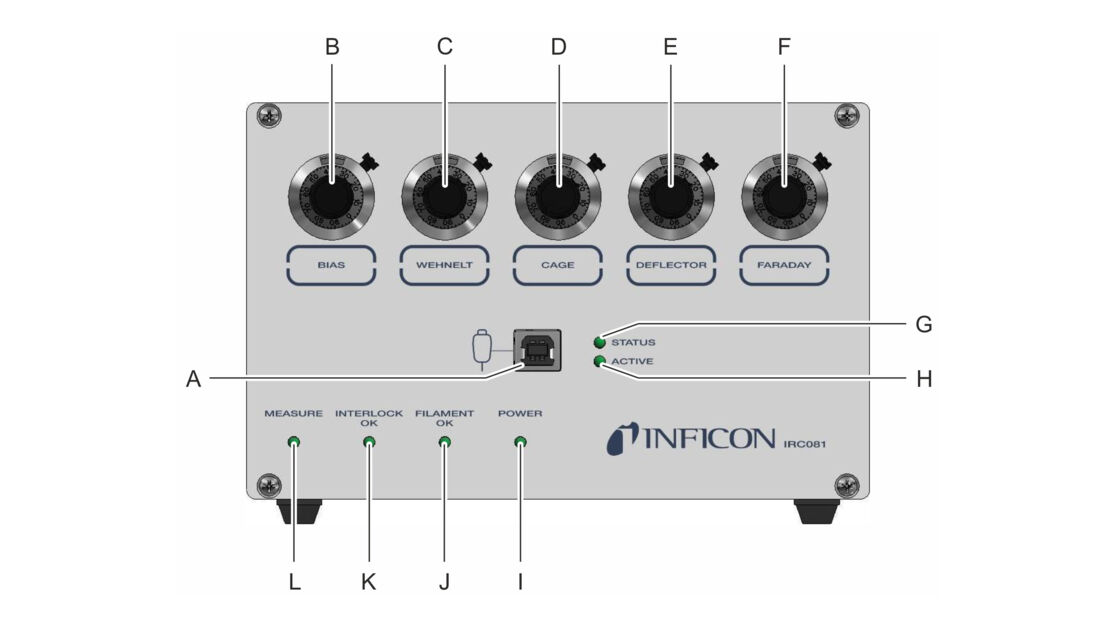

Vorderseite
Rückseite
| A | USB-Anschluss zum Anschluss an den PC |
| B | BIAS-Knopf zur Einstellung der Kathodenvorspannung |
| C | WEHNELT-Knopf zur Einstellung der Wehnelt-Spannung |
| D | CAGE-Knopf zur Einstellung der Käfigspannung (Anode) |
| E | DEFLECTOR Knopf zur Einstellung der Deflektor-Spannung |
| F | FARADAY-Knopf zur Einstellung der Faraday-Spannung |
| G | STATUS LED-Anzeige für USB-Anschluss |
| H | ACTIVE LED-Anzeige für USB-Verbindung |
| I | LED-Anzeige POWER |
| J | LED-Anzeige FILAMENT OK |
| K | INTERLOCK OK LED-Anzeige |
| L | MEASURE LED-Anzeige |
| A | GAUGE-Anschluss (Stromeingang Ionenkollektor) |
| B | DEFLECTOR Messbuchse (Deflektorspannung) |
| C | WEHNELT Messbuchse (Wehnelt-Spannung) |
| D | FIL HIGH Messbuchse (Bias-Spannung - oberer Wert) |
| E | GND Messbuchse |
| F | Netzgerät mit Netzschalter und Gerätesicherungen |
| G | Befestigungs- und Erdungsschraube für internen Schutzleiter |
| H | VACUUM INTERLOCK/STATUS Anschluss |
| I | Messbuchse FIL LOW (Bias-Spannung - unterer Wert) |
| J | CAGE-Anschluss (Anodenspannung) |
| K | FARADAY-Anschluss (Faraday-Spannung) |
| L | GAUGE-Anschluss (Schnittstelle zum Sensor) |
Benutzeroberfläche
Ihr einziges Steuerungsfenster über die Benutzeroberfläche des IRC081
- Steuerung der Messung ein/aus
- Steuerung des Emissionsstroms
- Vollanzeige mit Druckwert, eingestellten Spannungswerten, Strommesswerten, Übertragungsrate
- Grafische Darstellung der aktuellen Druck- und Stromwerte
- Manuelle oder automatische Einstellung des Ionenstrommessbereichs
- Anzeige für Gasartkorrektur und Empfindlichkeit (konfigurierbar)
- Verriegelungs- und Systemzustandsanzeige
- Bereich für Warn- und Hinweismeldungen
Vollständige Konfiguration des Messgeräts
- Gasart
- Empfindlichkeit des Sensors (mbar-1)
- Maximaler Heizstrom des Heizfadens
Speicherung von Daten
- Menü Logging-Einstellungen
Spezifikationen
IRC081
IRC081
| Messkanal | 1 |
| Messrate | 1 s-1 |
| Benutzeroberfläche | Frontplatte, PC-Software |
| Manuelle Steuerung | 5 Knöpfe |
| Fernsteuerung | über USB 2.0 mit PC-Software "IRC081 user interface" |
| Messbereich | <1 x 10-8 ... 1 x 10-4 mbar |
| Messeinheit (wählbar) | mbar, Torr, Pa |
| Controller-Anschlüsse | |
| zum Ionenkollektor des Messgeräts | Bajonett (BNC) |
| zur Messgerätesteuerungsschnittstelle | Push-Pull selbstverriegelnd, 7-polig |
| Vakuumverriegelung / Statusanschluss | 1 × D-Sub 9-polig |
| Verfügbare Eingangs-/Ausgangssignale | 1 × Sensorstatus, 1 × externe Vakuumverriegelung |
| Analoge Messbuchsen | 7 (2x Glühfaden, Wehnelt, Anode, Ablenker, Faraday, GND) |
| Schnittstelle (digital) | USB 2.0 |
| Spannungsversorgung | 100 ... 240 V (ac) |
| Frequenz | 50 ... 60 Hz |
| Betriebstemperatur | +5 ... +40 °C |
Artikelnummer
Artikelnummer
Zubehör
| 399-880 | IRC081 Ionen-Referenzmessgerätesteuerung, USB 2.0 |
| Hitzebeständiges Messkopfkabel-Set nach IRG080, mit Berührungsschutz | |
| 399-883 | 5 m (16.4 ft) |
| 399-884 | 10 m (32 ft) |
| 399-885 | 15 m (49.5 ft) |
| Schockfeste Messleitung, CAT III, 1 m | |
| 399-887 | schwarz |
| 399-888 | rot |
| IRG080 | |
| 399-874 | Ionen-Referenzmessgerät IRG080, DN 63 CF-F |
| 399-875 | Ionen-Referenzmessgerät IRG080, DN 63 CF-F, mit Mu-Metall-Zwischenstück |
