Der Vakuumschalter VSC150 von INFICON ist ein Schalter für absolute Drücke mit einem justierbaren elektrischen Schaltkontakt von 0,5 bis 2000 mbar.

Die mechanische Bauweise ermöglicht einen kurzzeitigen Überdruck von 3000 mbar, ohne die Schaltgenauigkeit von 0,1 mbar zu beeinträchtigen. INFICON bietet kundenspezifische Einstellung von Druckschaltern.

Merkmale

  • Schutz vor Prozessmedien durch Schaltkontakte (normalerweise geschlossen) in der Referenzkammer
  • Verbesserte Schaltfähigkeit bei Einsatz eines Schaltverstärkers
  • Adapter für Differenzdruckmessung erhältlich

Vorteile

  • Hohe Schaltgenauigkeit (±0,1 mbar)
  • Konstante Eigenschaften für den Langzeitbetrieb
  • Robustes, korrosionsbeständiges Design

Typische Anwendungen

  • Druck- oder Differenzdruckschalter zur Steuerung von Ventilen, Pumpen und der Stromversorgung
  • Schleusenkammern
  • Prozesskammern

Spezifikationen

Schaltbereichmbar0.5 … 2000
Werkstoffe in Kontakt mit dem Medium
MesskammerMesskammerStainless steel 1.4301, 1.4401, 1.4310, 1.3541, FPM75
ReferenzkammerReferenzkammerStainless steel 1.4301, 1.4401, 1.3541, glass, gold
Überlastlimitmbar3000
Schalthysteresembar0.5
Schutzart IP 65
Spezifikationen herunterladen

Artikelnummer

Artikelnummer
Zubehör
ArtikelnummerBeschreibung
399-005VSC150 Vacuum Switch
ArtikelnummerBeschreibung
399-008Switching Amplifer for VSC150
399-006Setpoint-adjustment for VSC150
399-007Differentialpressure-Adapter for VSC150

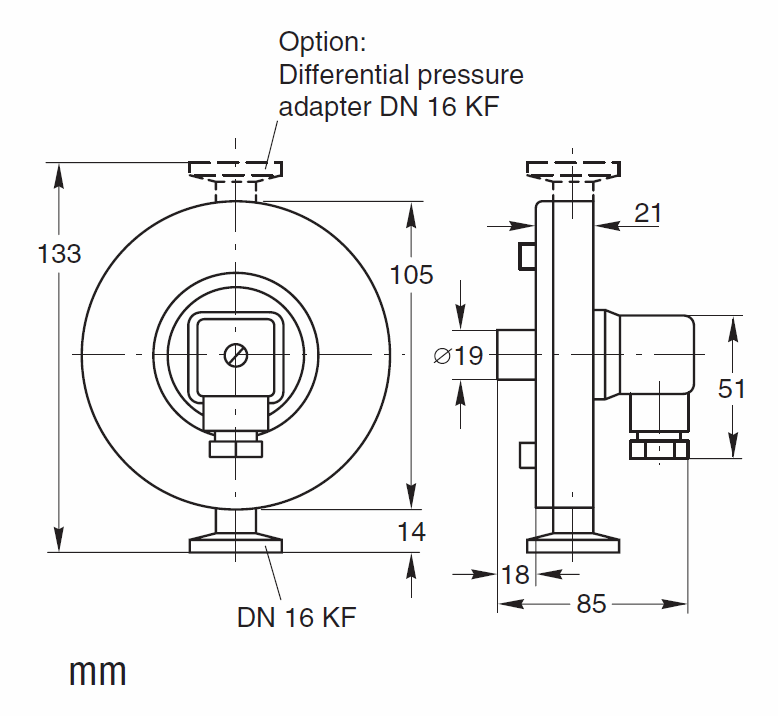

Abmessungen

VSC150A Dimensions
VSC150A Dimensions
