INFICON Vakuumschalter sind für genaue und zuverlässige Druckerkennung ausgelegt.

Diese robusten elektronischen Schalter werden in allen Vakuumanwendungen eingesetzt, u. a. auch in druckabhängigen Schaltsperren. Die Schalter sind in zwei Ausführungen lieferbar: als Absolutschalter (relativ zum Vakuum) oder als Differenzschalter (relativ zur Umgebung).

Merkmale

  • IP 44-Schutz
  • Relaisausgang mit potenzialfreien Kontakten
  • Hochgenauer temperaturkompensierter Sensor
  • Anwendungsdruckbereich 1 x 10-9 mbar … 2 bar

Vorteile

  • Korrosionsbeständiges Design aus Edelstahl
  • Robustes Design, reinraumkonform
  • Einfache Installation mit werksseitig voreingestellten Sollwerten oder vor Ort einstellbar

Typische Anwendungen

  • Atmosphärendruckerkennung bei allen Vakuumanwendungen
  • Druckabhängige Schaltsperre (Stromversorgung, Gasversorgung, Pumpen, Ventile, Stellantriebe usw.)
  • Vakuum bis Hochvakuum

Spezifikationen

-100 ... +50 Torr
-100 ... +50 mbar
Schaltpunkt-Einstellbereichmbar
Torr		–
–99 … +46
Relaisausgang n.o., n.c., potential free
Schaltpunkt-GenauigkeitTorr±0.75
Werkstoffe gegen Vakuum stainless steel
HystereseTorr3
Schaltpunkt-Einstellbereichmbar
Torr		–99 … +46
–
Relaisausgang n.o., n.c., potential free
Schaltpunkt-GenauigkeitTorr±0.75
Werkstoffe gegen Vakuum stainless steel
HystereseTorr3
Spezifikationen herunterladen

Artikelnummer

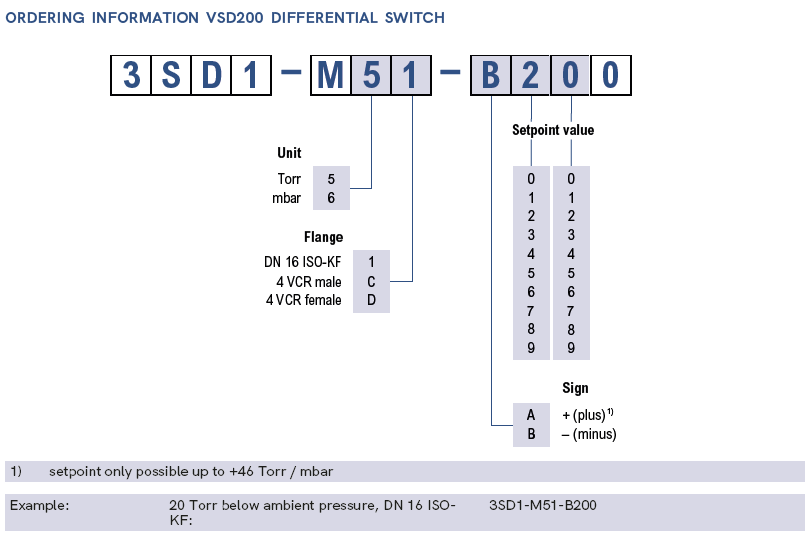

VSD200 Ordering Information

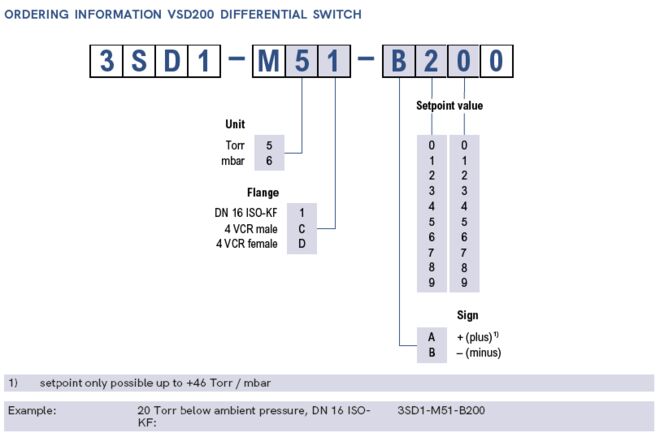

VSD200 Ordering Information
