Control inteligente de instalaciones y equipos subfabricados
Visualizar, supervisar y controlar el subfab
![Software IMS Smart Control of Facilities and Subfab Equipment Software IMS Smart Control of Facilities and Subfab Equipment](/uploads/media/500x335/09/10489-Software-IMS-Smart-Control-of-Facilities-and-Subfab-Equipment.jpg?v=2-0)
Los equipos de las instalaciones, como bombas, enfriadores, calentadores y sistemas de reducción, pueden tener un impacto directo en los procesos de fabricación. La monitorización de las oscilaciones en los equipos de las instalaciones ha sido siempre una de las principales capacidades del software FabGuard® FDC. En FabGuard hemos mejorado significativamente esta capacidad mediante:
- Permitiendo la visualización directa del estado de los equipos de las instalaciones.
- Proporcionando la visualización de datos en tiempo real de los equipos de la instalación.
- Proporcionando un control directo de los componentes del equipo de la instalación, como motores y válvulas.
- Permitir el control en tiempo real de los equipos de las instalaciones para lograr un funcionamiento ecológico y reducir el consumo de consumibles.
Beneficio
Una ventaja significativa de la supervisión y el control de las instalaciones de FabGuard es la capacidad de la fábrica para gestionar el uso de la energía y los consumibles en función de las necesidades de la fábrica. FabGuard puede encender o apagar automáticamente los equipos y activar estados de funcionamiento ecológicos en función de las necesidades de uso. Esto ayuda a las fábricas a reducir el uso de electricidad y consumibles, lo que se traduce en un importante ahorro de costes y en una fabricación respetuosa con el medio ambiente.
Además, dado que FabGuard tiene una única pantalla de usuario unificada independientemente del fabricante del equipo, ya no es necesario utilizar software de supervisión propietario diferente de cada fabricante. Una fábrica puede concentrarse en comprar el mejor equipo para cada herramienta de manufactura, sabiendo que FabGuard visualizará, analizará y controlará el equipo en la sub-fábrica.
Visualización del estado
FabGuard Web proporciona una visualización de la disposición de la fábrica, del grupo y de las herramientas. El usuario puede ver rápidamente el estado desde el punto de vista de la herramienta y del proceso, y con las nuevas mejoras relacionadas con las instalaciones, el usuario puede ver ahora el estado del equipamiento de las instalaciones.
FabGuard puede conectarse a tres tipos de equipos:
- Bombas principales
- Bombas de refuerzo
- Sistemas de reducción
Cada pieza del equipo de la instalación se visualiza de forma independiente en FabGuard.
Cada pieza del equipo de la instalación consta de componentes. Los componentes admitidos dependen del tipo de equipo. La tabla 1 muestra una matriz de los componentes admitidos por tipo de equipo.
Equipo/Componente | Bomba principal | Bomba de refuerzo | Reducción |
---|---|---|---|
Controlar | X | X | X |
Motor | X | X | |
Refuerzo integrado | X | ||
Válvula de compuerta | X | X | |
Válvula de purga | X | X | |
Quemador | X | X | |
Tabla 1: Tipos de equipos de las instalaciones y sus componentes compatibles. |
Cada componente puede estar en un estado específico. Los estados permitidos dependen del tipo de componente. La tabla 2 muestra los estados permitidos para cada componente.
Componente | Estados permitidos |
---|---|
Controlar | Local, Remoto |
Motor | Apagado, Encendido Bajo, Encendido |
Refuerzo incorporado | Encendido, Apagado |
Válvula de compuerta | Apagado, Encendido |
Válvula de purga | Apagado, Encendido |
Quemador | Apagado, Encendido Bajo, Encendido Medio, Encendido Alto |
Tabla 2: Estados permitidos para cada componente del equipamiento de las instalaciones. |

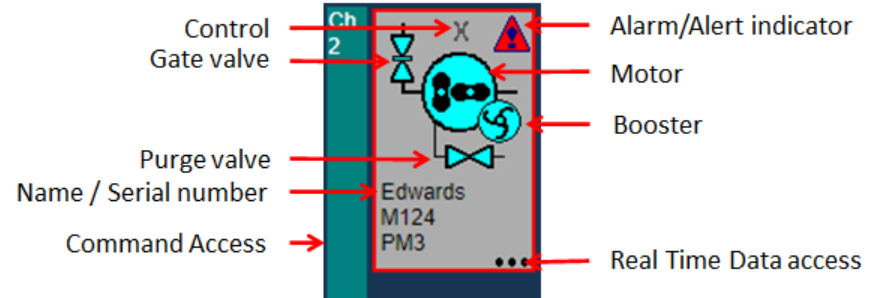

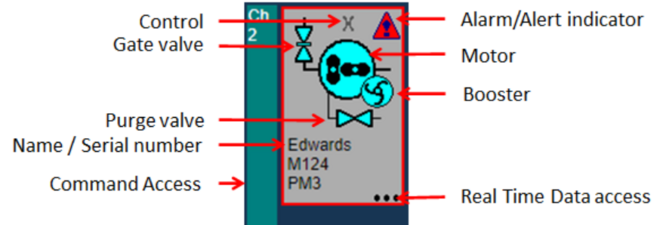

La configuración de los equipos de las instalaciones, los componentes y sus estados se realiza en la receta de adquisición de FabGuard. Además del estado de los componentes, FabGuard realiza un seguimiento de la presencia de alarmas en el equipo. Si hay alarmas presentes, se añadirá un indicador al icono de la instalación (figura 1). Estos estados de alarma se borrarán automáticamente si se resuelve la alarma en el equipo. Además, FabGuard puede añadir Alarmas de las instalaciones a la base de datos para ver los datos históricos, notificar a los usuarios e interceptar los equipos.
![PumpStates PumpStates](/uploads/media/660x/06/10486-pumpstate.png?v=2-0)
![PumpStates](/media/10486/download/pumpstate.png?v=2)
Vista de datos en tiempo real
Las capacidades de las instalaciones de FabGuard están destinadas no sólo a los ingenieros de procesos/equipos interesados en el estado de los equipos de apoyo de las instalaciones, sino también a los ingenieros de instalaciones centrados en el mantenimiento y la mejora de los equipos de las instalaciones. Cuando se investigan los problemas de los equipos de las instalaciones, es importante acceder a los datos actuales de forma inmediata. FabGuard Web proporciona una supervisión directa de los datos en tiempo real de cualquier equipo de la instalación directamente desde el icono del equipo de la instalación.

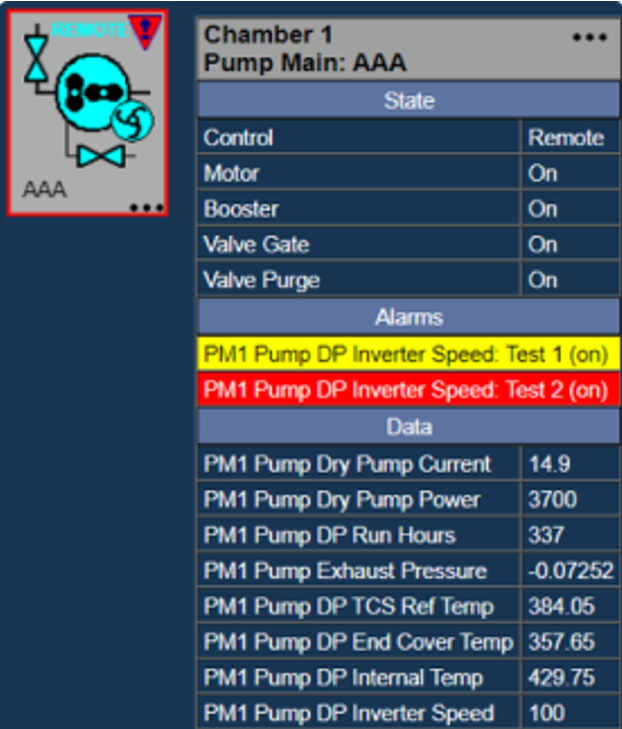

La figura 2 muestra un ejemplo de datos de la instalación para una bomba principal. La pantalla muestra el estado de todos los componentes definidos, el estado de todas las alarmas del equipo y los valores en tiempo real de los parámetros de la bomba. Esta información se actualiza cada cinco segundos.
![PumpData PumpData](/uploads/media/294x/07/10487-PumpStates04.png?v=8-0)
![PumpData](/media/10487/download/PumpStates04.png?v=8)
Control manual de los equipos de las instalaciones
Además de visualizar el estado actual de los equipos de las instalaciones, FabGuard puede actuar como una interfaz hombre-máquina (HMI) para proporcionar el control de los equipos. Los usuarios autorizados pueden encender/apagar cada componente del equipo. Por ejemplo, un usuario puede encender/apagar los motores de las bombas y abrir/cerrar las válvulas de las bombas.
La configuración del control del equipo de la instalación se realiza en el subsistema de E/S de FabGuard definiendo los comandos utilizados para las transiciones de estado de cada componente. Por ejemplo, si la bomba admite comandos para encender y apagar el motor, el usuario puede definir dos canales de salida de E/S de la instalación configurando qué mensaje debe enviarse a la bomba para cada comando. FabGuard generará entonces automáticamente la lista necesaria de comandos y la pondrá a disposición en FabGuard Web.
Los comandos del equipo de la instalación deben emitirse desde un navegador web específico por seguridad. Para emitir un comando deben ocurrir dos cosas:
- Una pantalla dedicada físicamente junto a la herramienta de proceso transfiere el control a una pantalla dedicada en la subfábrica.
- Un usuario de las instalaciones debe emitir el comando de control desde la pantalla dedicada situada físicamente junto al equipo de las instalaciones.
El primer requisito garantiza que los motores del proceso/equipo han autorizado el sistema de la instalación para el control manual. El segundo requisito garantiza que los usuarios que trabajan en el equipo de la instalación están físicamente situados junto al equipo que controlan.
![PumpStates03 PumpStates03](/uploads/media/294x/04/10914-PumpStates03.png?v=1-0)
![PumpStates03](/media/10914/download/PumpStates03.png?v=1)
Control automático de los equipos de las instalaciones

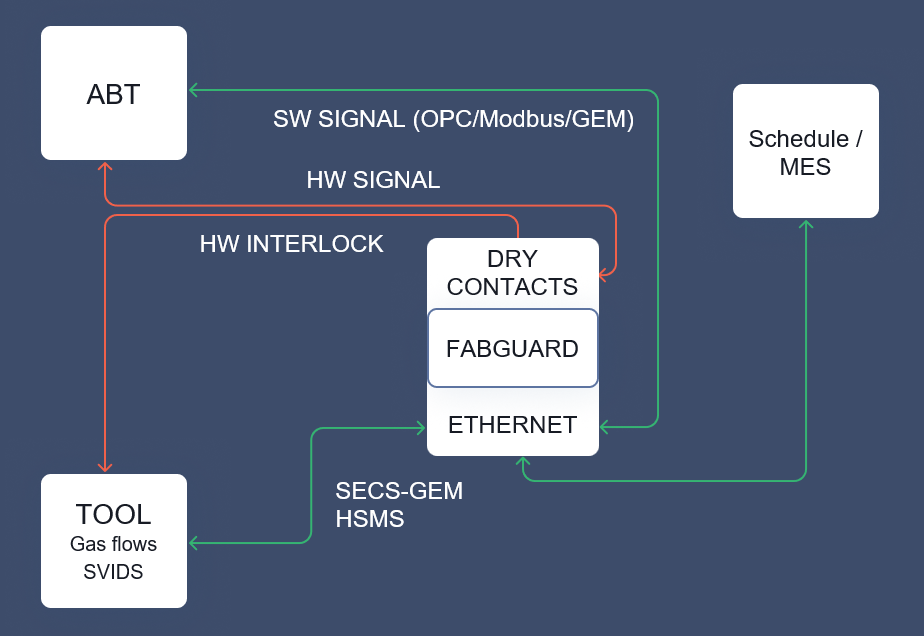

Integrado con los equipos de la fábrica, FabGuard es capaz de proporcionar un control inteligente sobre los sistemas de subfabricación, como bombas y sistemas de reducción, para reducir significativamente el consumo de electricidad y consumibles. El control integrado de los equipos de la subfábrica proporciona importantes beneficios en materia de sostenibilidad, como el control de los quemadores de los sistemas de reducción para ahorrar energía y gas natural y el ralentí de las bombas para reducir el consumo eléctrico y el uso de gas de purga. La implementación subfab de FabGuard soporta el control de: abatidores/rascadores, fuentes de poder, bombas, sistemas de dispensado y entrega de químicos, enfriadores, trazado de calor y más.
El control inteligente de los sistemas subfab con un cliente de IDM ha generado exitosamente ahorros en costos de un sorprendente 60% en recursos como gas natural (combustible), agua, gases y otros materiales consumibles. Esto se logró utilizando métodos de consumo basados en la condición en FabGuard para controlar la operación de los componentes del subfab. Esta sencilla conectividad entre la fábrica y la subfábrica da como resultado el control preciso necesario para permitir reducciones significativas de consumibles y costes. También se pueden realizar otras mejoras mediante la integración con los sistemas de programación WIP para comprender mejor la carga y las necesidades futuras.
![abatementIntegration abatementIntegration](/uploads/media/660x/05/10915-abatementIntegration.png?v=1-0)
![abatementIntegration](/media/10915/download/abatementIntegration.png?v=1)
Desarrollo continuado
FabGuard añade la visualización y el control de los equipos de las instalaciones diseñado específicamente para ingenieros y técnicos de instalaciones. Las mejoras y el control para las próximas versiones incluyen:
- Enfriadores y calentadores a la lista de tipos de equipos
- Vistas web de FabGuard específicas para la supervisión de instalaciones a gran escala
- Análisis centrados en las instalaciones
- Control integrado con planificadores WIP
FabGuard permite a los ingenieros y técnicos de instalaciones centrarse en las necesidades de la subfábrica independientemente de las necesidades de la planta general de la fábrica.
