Nuevo ELT3000 PLUS
La nueva generación de pruebas de fugas de electrolitos, de alta velocidad.
El mercado de las baterías de iones de litio (y otros productos químicos) está en auge. La producción aumenta de año en año, mientras que el sector de la movilidad eléctrica exige precios cada vez más bajos para las baterías. Al mismo tiempo, los precios de materias primas como el litio o el cobalto aumentan y la industria trabaja continuamente en nuevas químicas. La presión de los costes sobre los fabricantes de baterías es elevada. Sin embargo, la industria de la e-movilidad necesita baterías de alta seguridad con una larga vida útil prevista. Es necesario un proceso de pruebas de fugas rápido y eficaz como parte del control de calidad que pueda hacer frente a los continuos cambios químicos de las celdas de las baterías y a la alta velocidad de producción.
Las pruebas de fugas en línea alcanzan una nueva cota de rendimiento

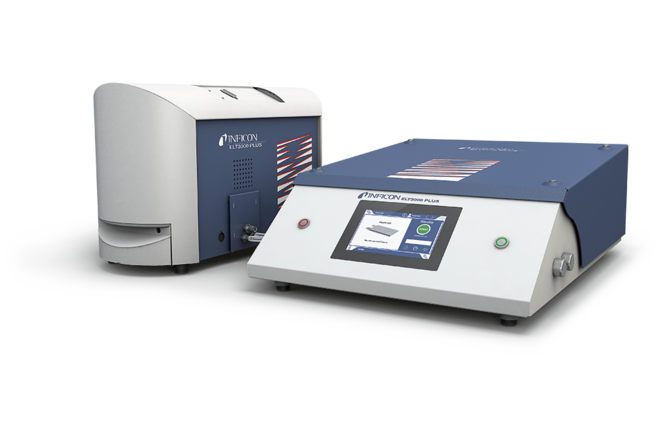

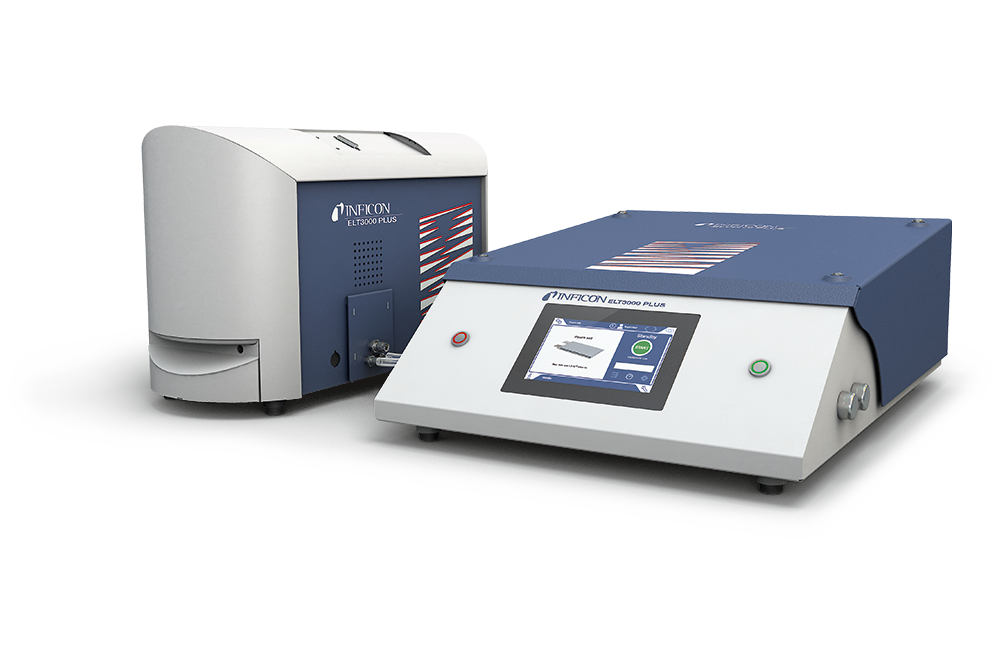

El nuevo ELT3000 PLUS es una evolución del detector de fugas electrolíticas ELT3000 y se ha desarrollado para obtener el máximo rendimiento en las pruebas de fugas en línea sin sacrificar la calidad de las pruebas. Un nuevo modo de funcionamiento en línea permite realizar pruebas mucho más rápidas con un rendimiento significativamente mejorado: un aumento del factor 3 o superior.
El aumento excesivo en el rendimiento, se logra mediante una combinación de varias innovaciones. La secuencia de medición del ELT3000 PLUS se ha optimizado para la prueba de fugas en líneas de producción, lo que resultó en tiempos de medición significativamente más cortos. El tiempo mínimo de medición ahora es inferior a 10 segundos

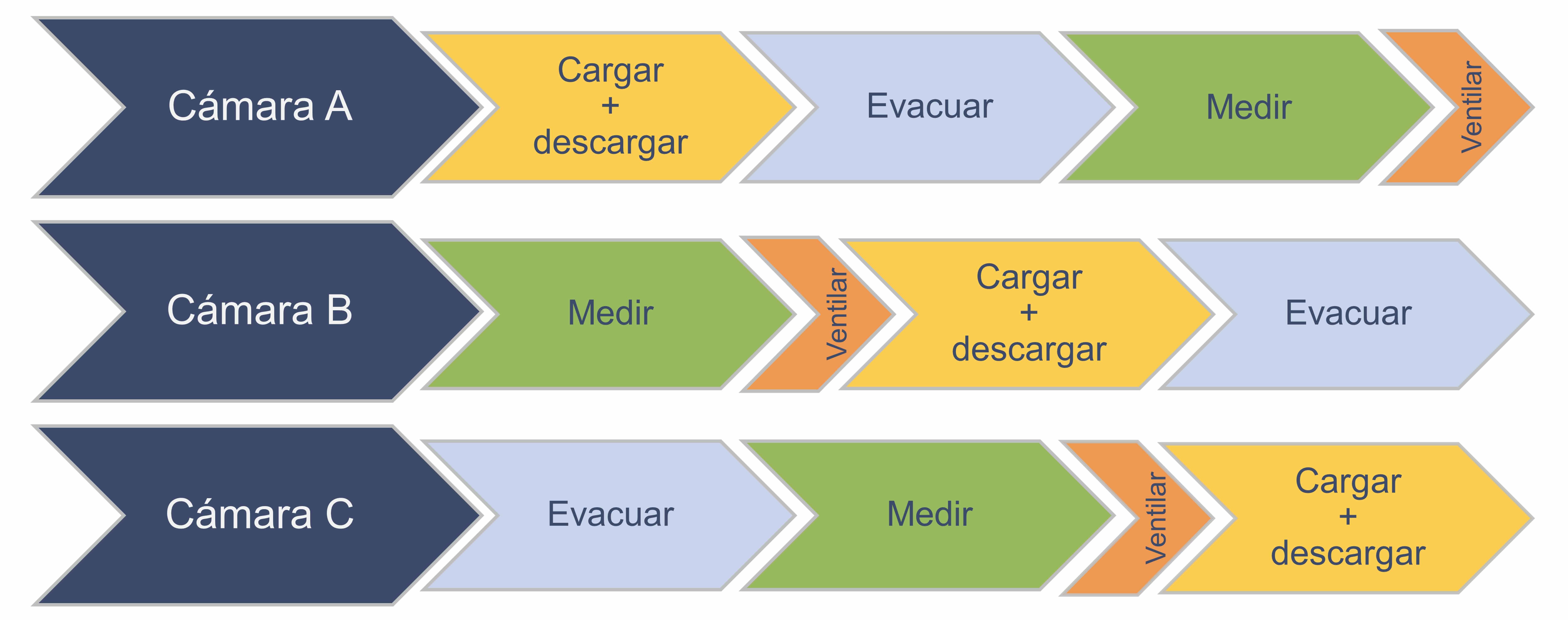

Para la prueba de fugas en línea de producción de celdas de batería, el ELT3000 PLUS debe integrarse en un sistema de prueba con cámaras personalizadas, para minimizar el volumen libre de la cámara. Las bombas de vacío previo adecuadas, permiten un vaciado rápido de las cámaras. El ELT3000 PLUS se puede usar como un sensor, solo para detectar fugas en celdas de batería en cámaras previamente evacuadas. Esto permite el uso de múltiples cámaras con un ELT3000 PLUS para pruebas de celdas de batería en cascada. El ELT3000 PLUS solo se conecta a la cámara de prueba durante la fase de medición real para maximizar su utilización, a continuación, el sistema de prueba de fugas PLC controla la evacuación previa y el venteo de las cámaras; Al usar múltiples cámaras con un ELT3000 PLUS, tiempos de ciclo tan bajos como de 15 segundos se pueden lograr.
Para evitar tiempos muertos debido a la contaminación, se implementó una nueva función de fugas gruesas. La función de fuga gruesa, permite cancelar rápidamente la prueba en caso de que se prevea una fuga grande, y se evita la liberación de grandes cantidades de electrolito.
Para obtener el máximo rendimiento en las pruebas de fugas de celdas de batería, se recomienda realizar pruebas por lotes de varias celdas de batería en una cámara. El tamaño exacto del lote depende de las dimensiones totales de cada elemento y del número previsto de piezas defectuosas. Nuestros expertos pueden ayudarle a establecer el proceso de prueba óptimo para obtener la máxima eficacia.
Sistemas integrados de control de fugas para pruebas en línea
El ELT3000 PLUS dispone de numerosas opciones de interfaz: interfaces serie y comunicación por bus de campo. Las interfaces no sólo permiten controlar la secuencia de prueba estándar, sino que también se pueden recuperar datos de prueba del ELT3000 PLUS en tiempo real para almacenarlos en un sistema de gestión de calidad.
El modo en línea también permite la calibración en línea del sistema de prueba de fugas de la batería sin interferencias manuales. Un nuevo kit de conexión E-Check permite montar externamente la fuga de calibración en la cámara. A continuación, puede iniciarse una calibración mediante una orden del control del sistema (PLC). En ese momento, el E-Check se conecta automáticamente a la cámara y se realiza una calibración en línea en unos 30 segundos. .
Funcionamiento autónomo para departamentos de ingeniería y producción piloto
El ELT3000 PLUS aún se puede utilizar en modo autónomo, donde se comporta exactamente igual que su predecesor el ELT3000. En el modo autónomo, todas las funciones son controladas por el ELT3000 PLUS. Hay disponible una pequeña selección de cámaras estándares listas para usarse, para el modo autónomo.
Pruebas de fugas de máxima calidad
La sensibilidad ya inigualable del ELT3000 se mejoró a una tasa de fuga detectable más pequeña de 5*10-7 mbar·l/s (tasa de fuga equivalente de helio medida con DMC para una diferencia de presión de 1000 mbar vs 5 mbar) para ambos modos de operación.
El ELT3000 PLUS es adecuada para todos los formatos de celda, independientemente de si se utiliza en modo en línea o en operación manual.
Cómo funciona
El ELT3000 PLUS se basa en la detección de los disolventes en el electrolito, como se muestra en el vídeo de arriba. Es muy adecuado para pruebas de fugas en baterías de iones de litio y de iones de sodio, así como en supercondensadores que contienen electrolito líquido. La lista de disolventes de electrolito detectables incluye:
- DMC (carbonato de dimetilo),
- EMC (Etilinmetilcarbonato)
- DEC (Dietilcarbonato)
- PP (Propionato de propileno)
- EA (Acetato de etilo)
- ACN (Acetonitrilo)
- MP (Propionato de metileno)
- DME (Dimetoxietano)
El sensor ELT3000 PLUS es muy versátil. Se pueden detectar muchos otros disolventes. Si necesita detectar cualquier otro disolvente que no aparezca en esta lista, póngase en contacto con nosotros para obtener asesoramiento experto.
Con esta nueva generación de detectores de fugas que combina innovación y alta fiabilidad, puede estar seguro de estar a la vanguardia de una tecnología sin rival que no sólo garantiza un proceso seguro y de alta calidad, sino que también mejora de forma crucial sus rendimientos.
