Controlador del vacuómetro

VGC094

La solución modular integral para el control del vacío

Opciones Drop-in

¡Revolucione su experiencia de medidores de vacio con nosotros!

El VGC094 es una prestigiosa solución para la medición, el control y el registro de datos de procesos de vacío. Compatible con la amplia gama de medidores pasivos INFICON, el VGC094 es capaz de controlar todo el rango de presión de vacío, desde 1×10-11 hasta 1000 mbar. El VGC094 puede ser configurado por el usuario para controlar hasta 4 cabezales medidores pasivos (medidores Pirani, medidores de magnetrón invertido) mediante dos conjuntos de tarjetas de medición. El controlador ofrece las últimas interfaces de comunicación digital (USB, RS485, Ethernet) y puede personalizarse con los estándares de comunicación específicos del usuario gracias a las tarjetas de interfaz individuales (PROFIBUS, PROFINET). El VGC094 es la solución ideal para aplicaciones con necesidades exigentes, como funcionamiento a larga distancia, alta temperatura o alta exposición a radiaciones ionizantes.

Ventajas

Solución completa para monitorizar y controlar el vacío de 1×10-11 a 1000 mbar, incluso a larga distancia
Pantalla brillante y clara
Visualización de gráficos de barras con vistas del valor de consigna o de la presión en función del tiempo
Funcionamiento sencillo del sensor con menús intuitivos y guiados para ajustes de parámetros, del sensor o generales
Función de registro de datos y parámetros con puerto USB (parte trasera) y unidad flash USB (parte delantera)
Alta resolución - convertidor A/D de 16 bits
4 salidas de registrador gráfico programables de 0 a 10 V
Cuatro valores de consigna libremente definibles por canal con histéresis ajustable
Interfaces de comunicación RS485, Ethernet, RS232 opcional y bus de campo

Especificaciones

VGC094

Canal de medición	4
Mostrar	LCD, retroiluminación LED
Tasa de medición	100 s^-1
Tasa de visualización	10 s^-1
Rango de medición	1 x 10^-11 ... 1000 mbar
Unidad de medida (seleccionable)	mbar, Torr, hPa, Micra, V
Ranuras para tarjetas enchufables	2 tarjetas de medida 1 tarjeta de interfaz
Relés de consigna	4
Relé de error	1
Asignación de canales	libremente asignable
Rango de ajuste	dependiente del sensor
Histéresis	ajustable
Contacto de confianza	contacto conmutado flotante
Índice de contacto	30 V (ac) / 1.5 A
Índice de contacto	30 V (dc) / 1.5 A
Conector	D-sub, 25 patillas, hembra
Salida analógica	4
Gama	0 ... 10 V / 4 ... 20 mA
Interfaz (digital)	USB esclavo, maestro, RS485, Ethernet, USB tipo A (unidad flash), USB tipo B, M12 de 5 patillas FCC68/RJ45
Alimentación	100 ... 240 V (ac)
Frecuencia	50 ... 60 Hz
Temperatura de funcionamiento	+5 ... +50°C

Número de parte

Número de pieza

Accesorios

398-401

Controlador de vacuómetro VGC094

	Cable para PSG010 80°C Conectores de cable: Amphenol / Amphenol
BG548402-T	3 m (9.9 ft)
BG548403-T	6 m (19.8 ft)
BG548450-T	10 m (33 ft)
BG548451-T	15 m (49 ft)

	Cable para PSG017/018 80°C Conectores del cable: Amphenol / Push-pull autobloqueante
BG548308-T	3 m (9.9 ft)
BG548309-T	6 m (19.8 ft)
BG548456-T	10 m (33 ft)
BG548457-T	15 m (49 ft)

	Cable para PSG017/018 250°C Conectores del cable: Amphenol / Push-pull autobloqueante
BG548414-T	3 m (9.9 ft)
BG548465-T	6 m (19.8 ft)
BG448047-T	10 m (33 ft)
BG448043-T	15 m (49 ft)

	Cables prolongadores para PSG010/017/018 80°C Conectores de cable: Amphenol / Amphenol
BG548466-T	10 m (33 ft)
BG548468-T	20 m (65 ft)
BG548470-T	30 m (99 ft)

	Cable para MAG050/060/084 80°C Conectores del cable: Bayoneta, SHV / SHV
BG548406-T	3 m (9.9 ft)
BG548407-T	6 m (19.8 ft)
BG548419-T	10 m (33 ft)
BG548483-T	15 m (49 ft)

	Cable para MAG050/060/084 250°C Conectores del cable: Bayoneta, SHV / SHV
BG548542-T	3 m (9.9 ft)
BG548543-T	6 m (19.8 ft)
BG448045-T	10 m (33 ft)
BG548989-T	15 m (49 ft)

	Cable para MAG070 80°C Conectores de cable: Push-pull autobloqueante, Triax / Triax
BG548306-T	3 m (9.9 ft)
BG548317-T	6 m (19.8 ft)
BG548490-T	10 m (33 ft)
BG548491-T	15 m (49 ft)

	Tableros de medición
IG546920-T	Tablero de medición Pirani doble, PI 300 D
IG549212-T	Tablero de medición Pirani doble, PI 300 DL
IG549214-T	Tablero de medición Pirani doble, PI 300 DN
IG441375-T	Tablero de medición Pirani doble, PE 300 DC9
IG441000-T	Tablero de medición Pirani/Cátodo frío, CP 300 C9
IG441114-T	Tablero de medición Pirani/Cátodo frío, CP 300 C10
IG441080-T	Tablero de medición Pirani/Cátodo frío, CP 300 T11
IG441120-T	Tablero de medición Pirani/Cátodo frío, CP 300 T11L

	Tarjetas de interfaz
IG441130-T	Placa de interfaz y relés, IF300A RS232C
IG441250-T	Placa de interfaz y relés,, IF300B RS232
IG441390-T	Placa de interfaz y relés, IF300C RS422
IG441395-T	Placa de interfaz y relés, IF300P PROFIBUS
IG441396-T	Placa de interfaz y relé, semi relé PROFIBUS IF301P
398-421	Placa de interfaz, IF500 PROFINET

	Calibradores Pirani
350-400	PSG010 DN 10 ISO-KF
350-430	PSG017 DN 16 ISO-KF
350-431	PSG017 DN 16 CF-F
350-420	PSG018 DN 16 ISO-KF
350-424	PSG018 DN 16 CF-F
350-423	PSG018 DN 40 CF-F

	Medidores de cátodo frío
399-840	MAG050 DN 25 ISO-KF
399-841	MAG050 DN 40 ISO-KF
399-842	MAG050 DN 40 CF-F
399-845	MAG060 DN 40 ISO-KF
399-846	MAG060 DN 40 CF-F
399-847	MAG070 DN 40 ISO-KF
399-848	MAG070 DN 40 CF-F
399-849	MAG084 DN 40 ISO-KF
399-850	MAG084 DN 40 CF-F

Calibradores Pirani

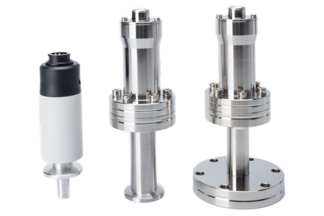

PSG010

PSG017

PSG018

Rango de presión	8×10^-4 … 1000 mbar

Paso de alimentación \| Junta interna	Vidrio \| Elastómero (FPM)

Temperatura de horneado	≤100°C

Tolerancia a las radiaciones ionizantes	-

Características	Filamento de tungsteno (W)

Rango de presión	8×10^-4 … 1000 mbar

Paso de alimentación \| Junta interna	AI₂O₃ cerámica \| Metal

Temperatura de horneado	≤250°C

Tolerancia a las radiaciones ionizantes	10⁶ Gy

Características	Filamento de níquel (Ni), resistente a la corrosión

Rango de presión	8×10^-4 … 1000 mbar

Paso de alimentación \| Junta interna	AI₂O₃cerámica \| Metal

Temperatura de horneado	≤250°C

Tolerancia a las radiaciones ionizantes	10⁶ Gy

Características	Filamento de tungsteno (W)

Inverted magnetron cold cathode gauges

MAG050

MAG060

MAG070

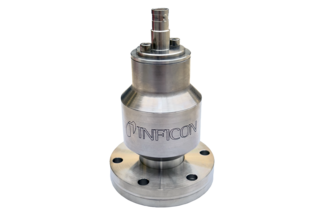

MAG084

Rango de presión	2×10^-9 mbar to 5×10^-3 mbar

Paso de alimentación \| Junta interna	AI₂O₃ cerámica \| Elastómero (FPM)

Temperatura de horneado	≤150°C

Tolerancia a las radiaciones ionizantes	-

Inmunidad a los campos magnéticos	-

Características	Conector coaxial

Rango de presión	1×10^-10 mbar to 5×10^-3 mbar

Paso de alimentación \| Junta interna	AI₂O₃ ceramic \| Metal

Temperatura de horneado	≤250°C

Tolerancia a las radiaciones ionizantes	10⁷ Gy

Inmunidad a los campos magnéticos	-

Características	Coax connector

Rango de presión	1×10^-11 mbar to 5×10^-3 mbar

Paso de alimentación \| Junta interna	AI₂O₃ ceramic \| Metal

Temperatura de horneado	≤250°C

Tolerancia a las radiaciones ionizantes	10⁷ Gy

Inmunidad a los campos magnéticos	-

Características	Triax connector

Rango de presión	1×10^-8 mbar to 5×10^-3 mbar

Paso de alimentación \| Junta interna	AI₂O₃ ceramic \| Metal

Temperatura de horneado	≤230°C

Tolerancia a las radiaciones ionizantes	10⁷ Gy

Inmunidad a los campos magnéticos
Axial	≤280 mT
Radial	≤180 mT

Características	Double ionization chamber principle Coax connector

Vista del panel

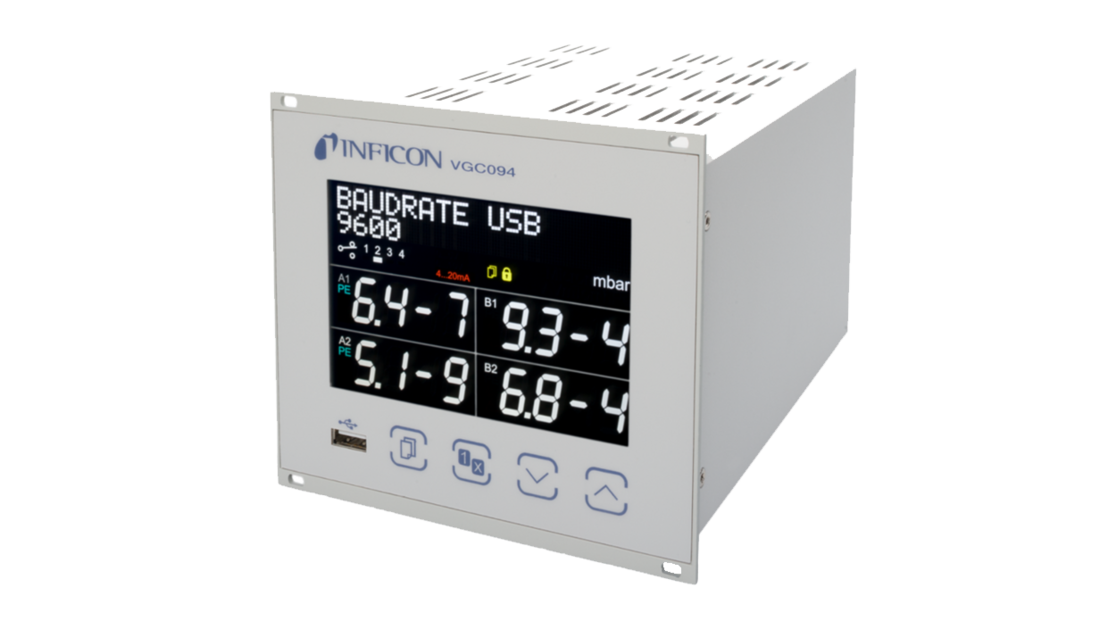

VGC094 Front

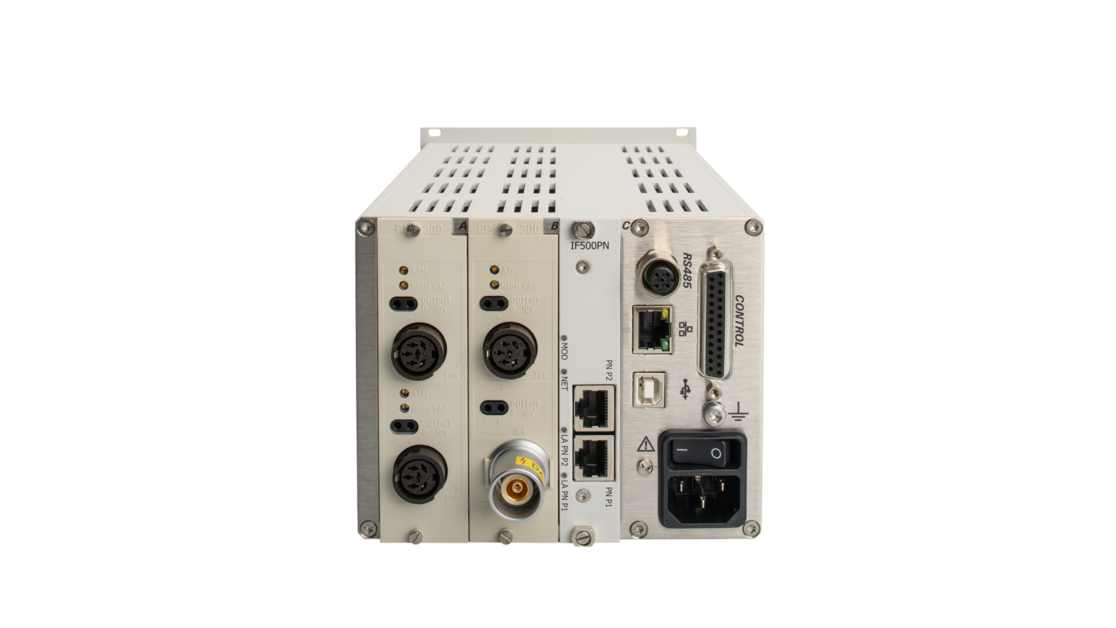

VGC094 Back

Configuraciones de medición

Slot A + B

Slot C

Tipo de tablero

Tableros de medición Pirani dobles (PI 300 D, DN o DL)

Tableros dobles de cátodo frío (PE 300 DC9)

Tableros de medición combinados Pirani + cátodo frío (CP 300 C9, C10, T11, T11L)

Tipo de tablero

Placa de interfaz

IF 300 A, B, C, P, IF301 P, IF 500 PN

Tableros de medición - Pirani

PI 300 D

PI 300 DN

PI 300 DL

Canales de medición	Doube Pirani (2 sensores)

Tipo de manómetro	PSG010 / PSG018

Distancia máxima de funcionamiento
Pirani	≤100 m
Cátodo frío	-

Canales de medición	Doube Pirani (2 sensores)

Tipo de manómetro	PSG017

Distancia máxima de funcionamiento
Pirani	≤100 m
Cátodo frío	-

Canales de medición	Doube Pirani (2 sensores)

Tipo de manómetro	PSG010 / PSG018

Distancia máxima de funcionamiento
Pirani	≤500 m
Cátodo frío	-

Tableros de medición - Cátodo frío

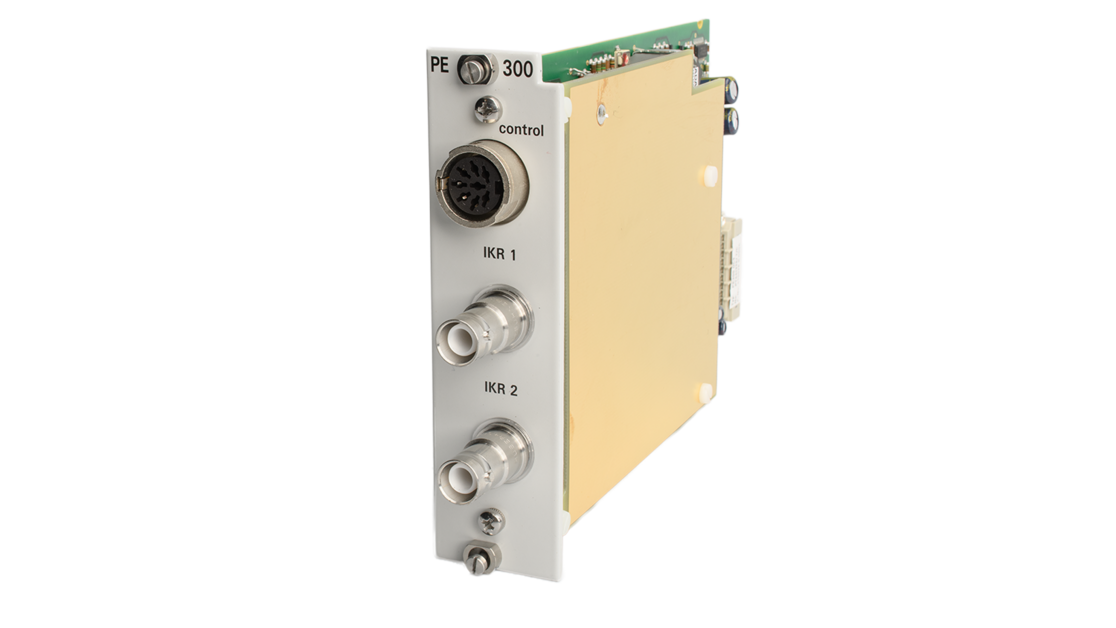

PE 300 DC9

Canales de medición	Doble cátodo frío (2 sensores)

Tipo de manómetro	MAG050 / MAG060

Distancia máxima de funcionamiento	-
Pirani	-
Cátodo frío	≤100 m¹⁾
¹⁾ ≤40 m (MAG050) / 6 m (MAG060) cuando se utiliza el rango de medición inferior

Tableros de medición - Combinación Pirani / cátodo frío

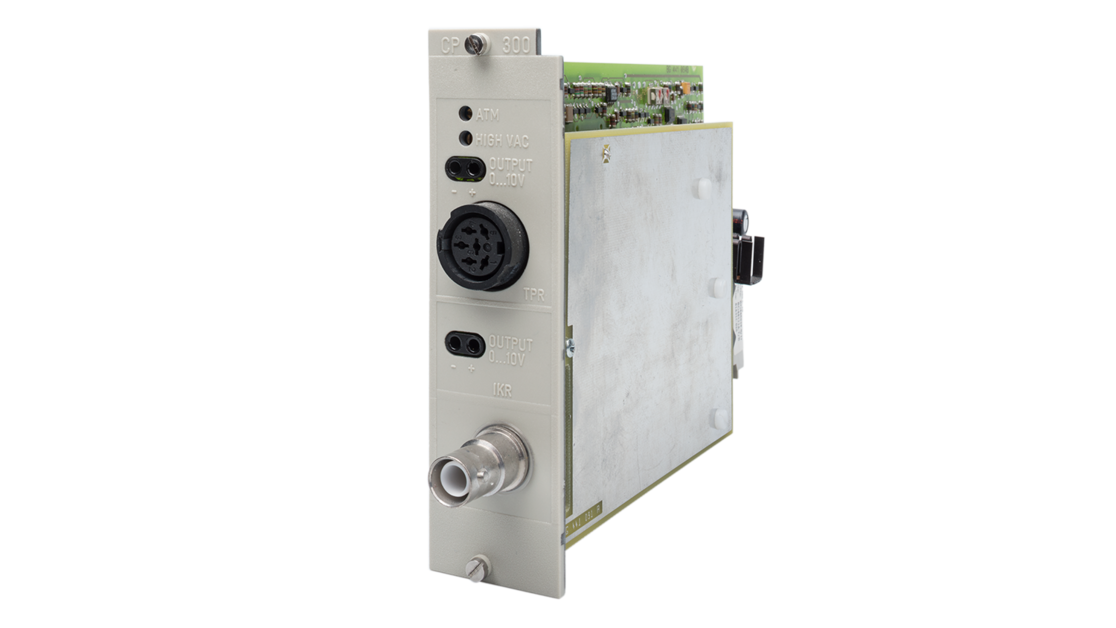

CP 300 C9

CP 300 C10

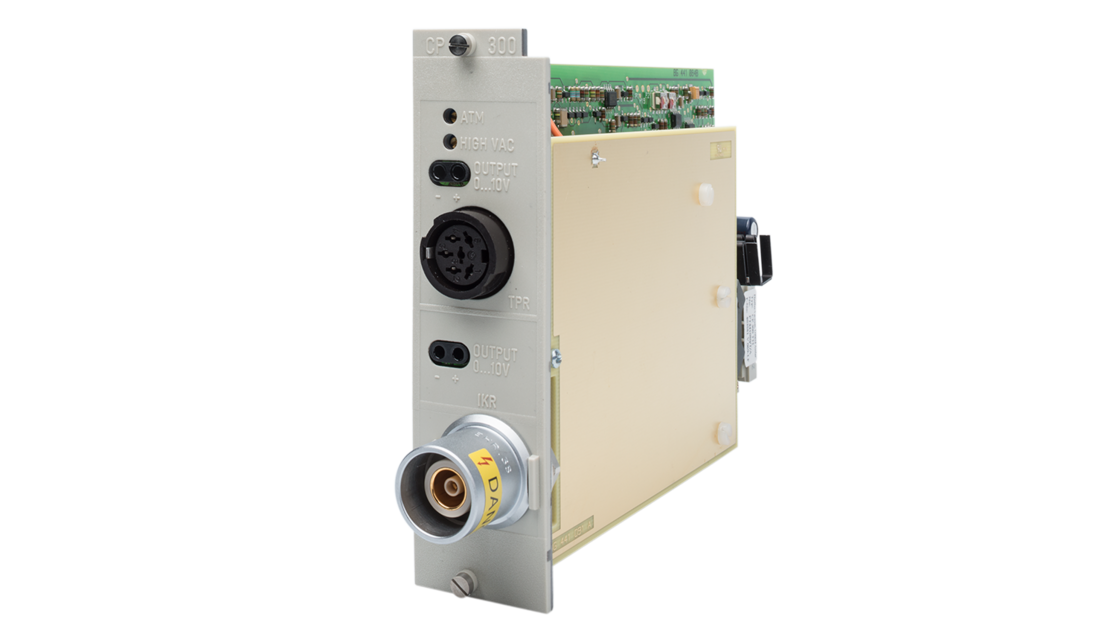

CP 300 T11

CP 300 T11L

Canales de medición	Combinación Pirani + cátodo frío

Tipo de manómetro	PSG010 or PSG018 MAG050 or MAG60 or MAG084

Distancia máxima de funcionamiento
Pirani	≤100 m
Cátodo frío	≤100 m ¹⁾
¹⁾≤40 m (MAG050) / 6 m (MAG060) cuando se utiliza el rango de medición inferior

Canales de medición	Pirani + Cold Cathode combination

Tipo de manómetro	PSG010 or PSG018 MAG050 or MAG60

Distancia máxima de funcionamiento
Pirani	≤100 m
Cátodo frío	≤100 m ¹⁾
¹⁾≤40 m (MAG050) / 6 m (MAG060) cuando se utiliza el rango de medición inferior

Canales de medición	Combinación Pirani + cátodo frío

Tipo de manómetro	PSG010 or PSG018 MAG070

Distancia máxima de funcionamiento
Pirani	≤100 m
Cátodo frío	≤500 m

Canales de medición	Combinación Pirani + cátodo frío

Tipo de manómetro	PSG010 or PSG018 MAG070

Distancia máxima de funcionamiento
Pirani	≤500 m
Cátodo frío	≤500 m

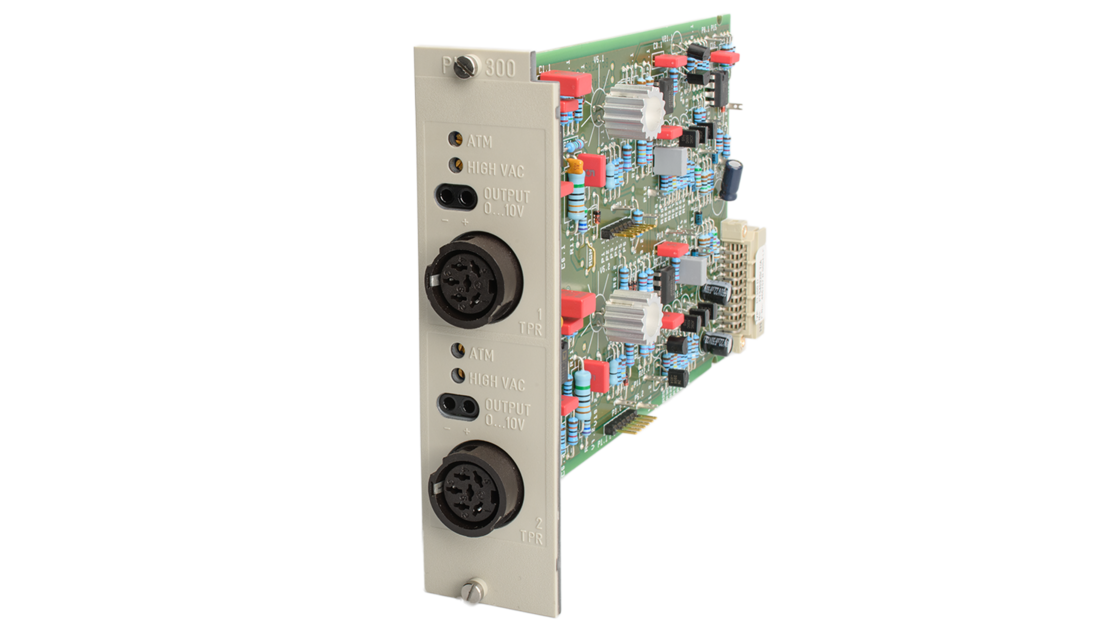

PI 300 D/DN/DL

PE 300 DC9

CP 300 C9/C10

CP 300 T11/T11L

Tarjetas de interfaz

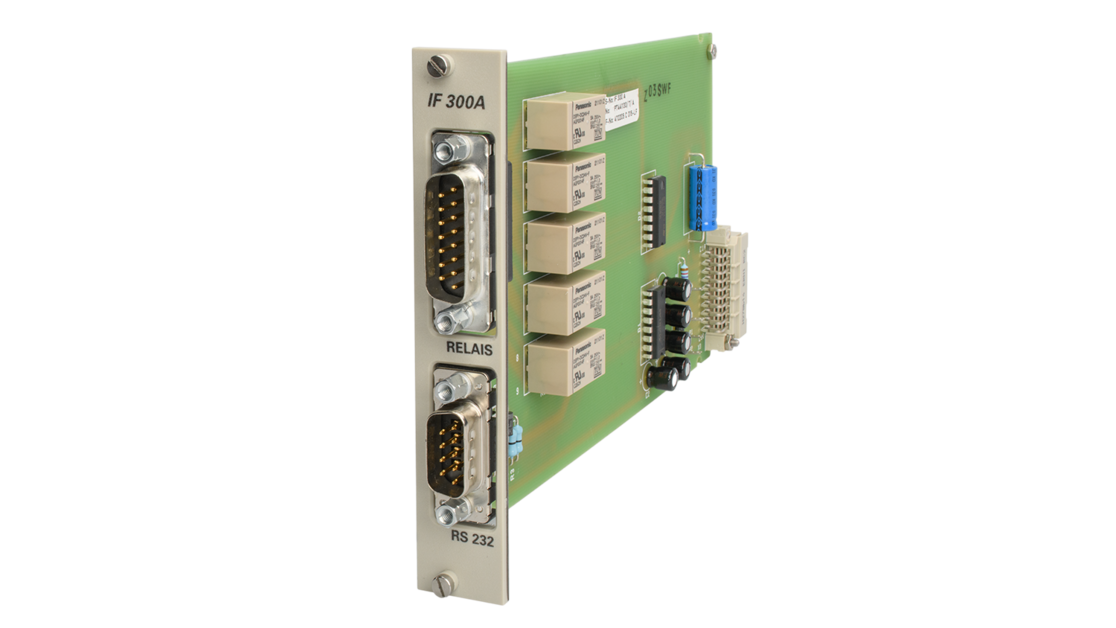

IF 300 A

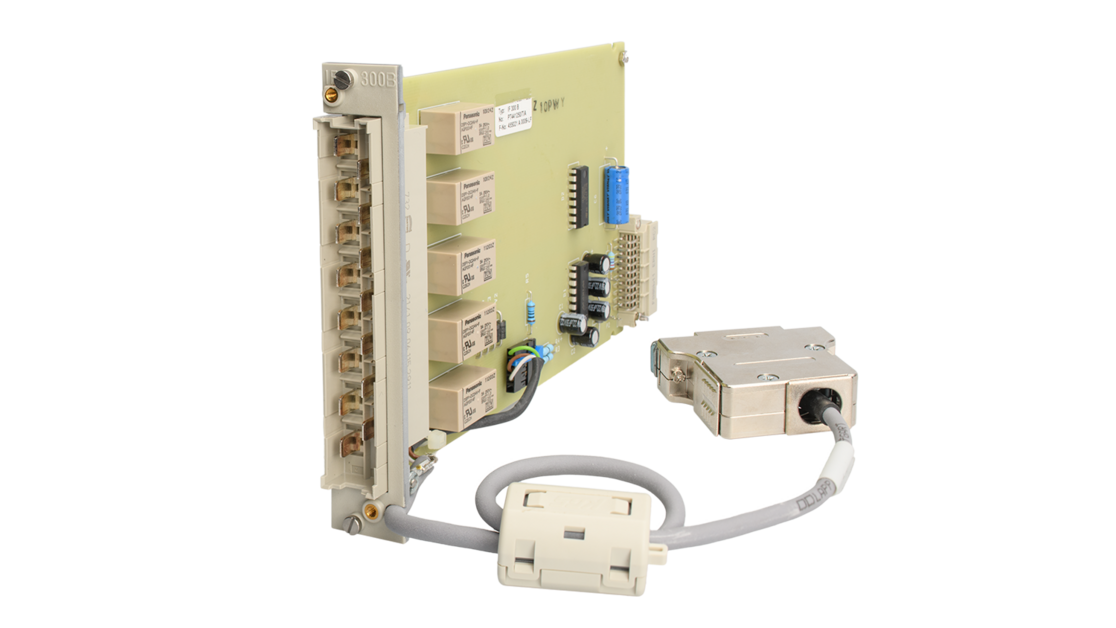

IF 300 B

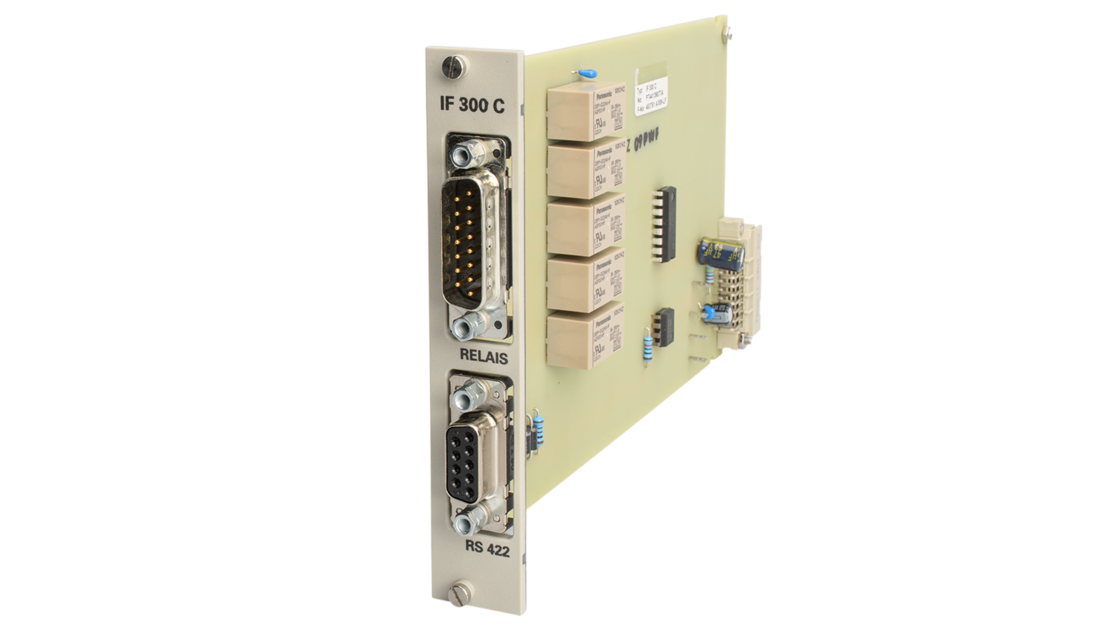

IF 300 C

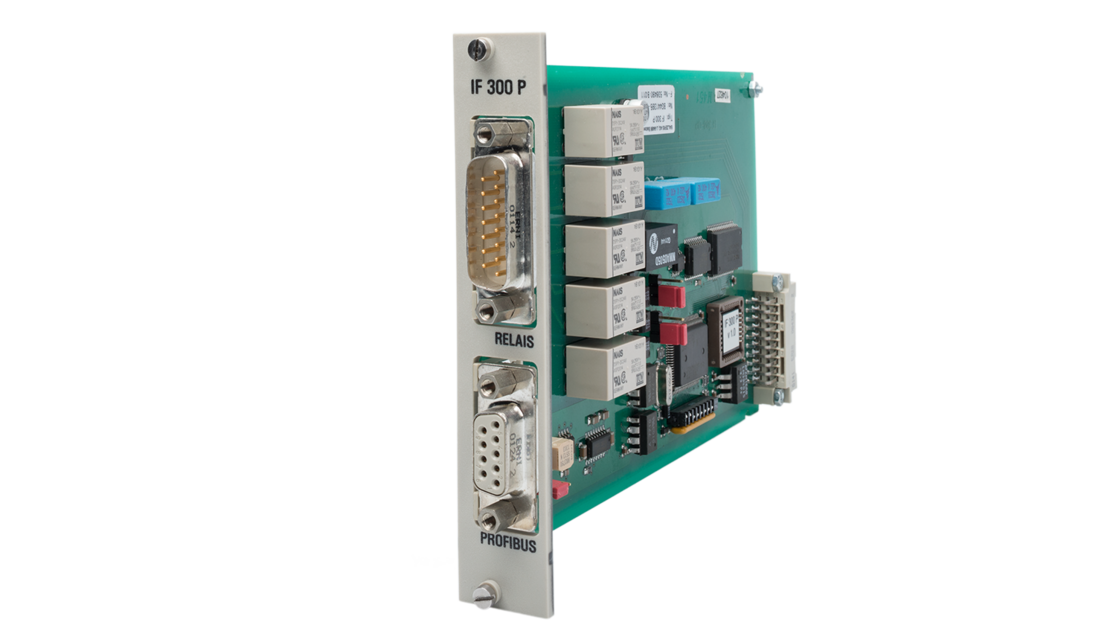

IF 300 P

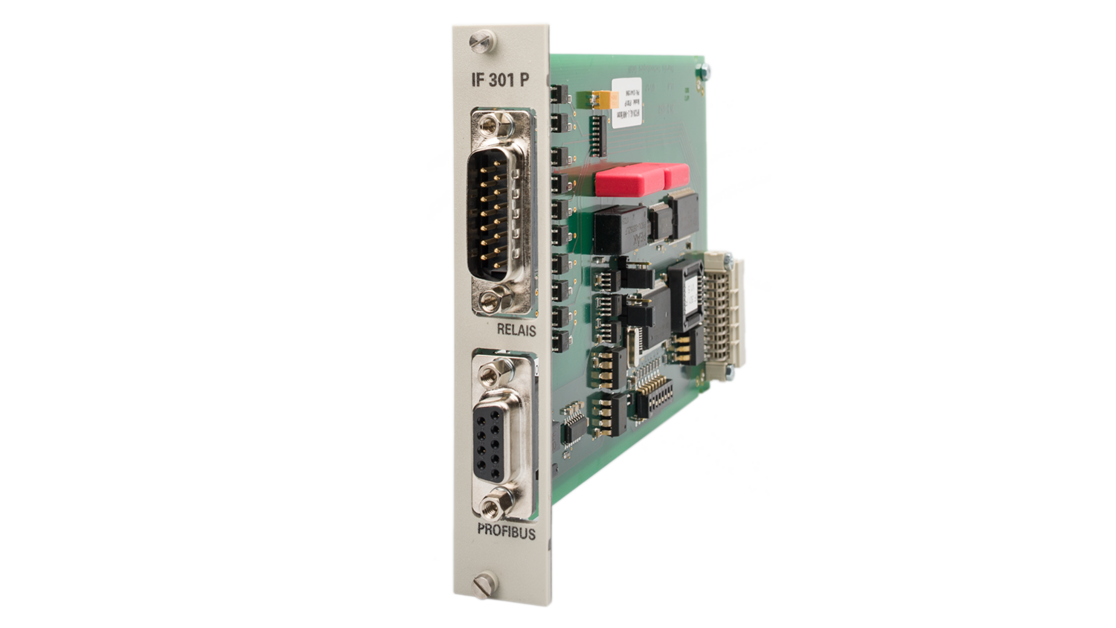

IF 301 P

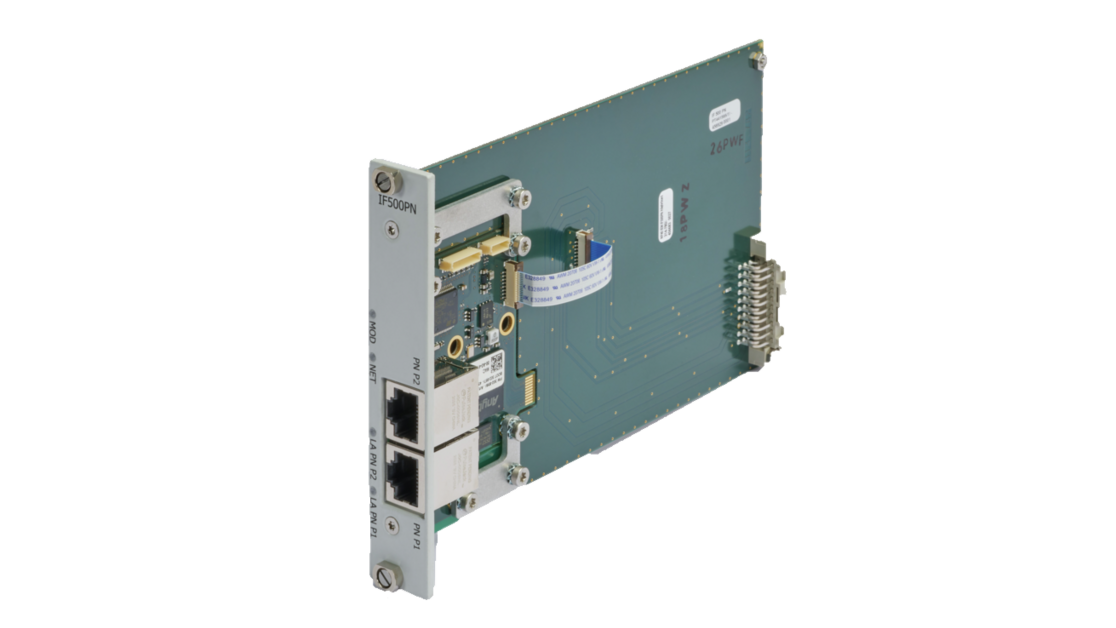

IF 500 PN

Protocolo de comunicación

Interfaz RS232C y relés (1,5 A)

Protocolo de comunicación

Interfaz RS232 y relés (4,0 A)

Protocolo de comunicación

Interfaz RS422 y relés (1,5 A)

Protocolo de comunicación

Interfaz PROFIBUS y relés (1,5 A)

Protocolo de comunicación

Interfaz PROFIBUS y relés de estado sólido (0,5 A)

Protocolo de comunicación

Interfaz PROFINET

IF 300 A

IF 300 B

IF 300 C

IF 300 P

IF 301 P

IF 500 PN

Downloads

Datasheets

VGC094 Vacuum Gauge Controller Datasheet

pdf • 322,2 KB • Inglesa • Fichas técnicas

Manuals

VGC094 PROFINET Interface Board for Total Pressure Gauge Controller Communication Protocol

pdf • 800,5 KB • Inglesa

VGC094 PROFIBUS-DP Interface Board for Total Pressure Gauge Controller TPG300 Communication Protocol

pdf • 1,4 MB • Inglesa

VGC094 Plug-In Boards for Total Pressure Gauge Controller Operating Manual

pdf • 1,3 MB • Inglesa

VGC094 Gebrauchsanleitung

pdf • 4,3 MB • Alemán

VGC094 Operating Manual

pdf • 6,2 MB • Inglesa

3D Step Files

VGC094

stp • 11,9 MB • Archivos 3D

Firmware

VGC094 Firmware V1.30

zip • 476,2 KB • Alemán, Japonés, Coreano, Español, Chino, Inglesa • Firmwares

Other Files

VGC094 Installation Manual

pdf • 386,6 KB • Alemán, Inglesa

VGC094 IF300P-301P PROFIBUS GSD file

zip • 808,0 B • Alemán, Japonés, Coreano, Español, Chino, Inglesa

VGC094 EU Declaration of Conformity

pdf • 163,8 KB • Alemán, Inglesa

VGC094, TPG36x EthernetConfiguration Tool V1.06

zip • 34,0 MB • Alemán, Japonés, Coreano, Español, Chino, Inglesa

VGC094 IF500PN PROFINET GSDML

zip • 8,5 KB • Alemán, Japonés, Coreano, Español, Chino, Inglesa

VGC094 USB Update Tool V1.6

zip • 2,1 MB • Alemán, Japonés, Coreano, Español, Chino, Inglesa
