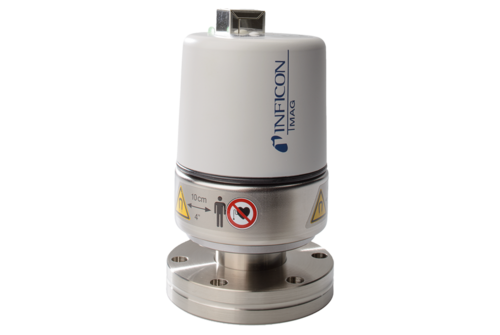

El medidor de vacío de magnetrón invertido MAG470 es para todas las aplicaciones de vacío ultraalto. El rango de medición es de 5x10-11 mbar a 1x10-2 mbar.
Ventajas
- No se quema el filamento
- Versión ampliada, horneado del sensor hasta 250°C
- Excelentes propiedades de ignición
- Fácil de limpiar
- Paso de alimentación con sellado metálico
- Indicador LED de alta tensión activada
- Señal de salida analógica logarítmica
Aplicaciones típicas
- Control de la presión de vacío ultraalto
- Presión base para sistemas de evaporación y sputtering
- Medición y control general del vacío en el rango de vacío medio y alto
Especificaciones
MAG470
MAG470 extended
| Measurement range (air, N2) | mbar Torr | 5x10-11 … 1x10-2 3.8x10-11 … 7.5x10-3 |
| Accuracy | ||
| 1x10-9 ... 1x10-3 mbar | % of reading | ≈±30 |
| Repeatability | ||
| 1x10-9 ... 1x10-3 mbar | % of reading | ≈±5 |
| Temperature | ||
| Operation (ambient) | °C | +5 ... +55 |
| Storage | °C | -40 ... +65 |
| Bake-out | °C | 250 1) |
| Supply voltage | ||
| At gauge | V (dc) | +15 ... +30 |
| At supply unit with max. cable length (3) | V (dc) | +16 ... +30 |
| Ripple | V (p-p) | ≤1 |
| Power consumption | W | ≤2 |
| Materials exposed to vacuum | Stainless steel, Al2O3, Ag | |
| (1) Without electronics magnetic shielding (2) 250°C in defined area, see dimension (3) The minimum voltage of the supply unit must be increased proportionally to the length of the sensor cable | ||
| Measurement range (air, N2) | mbar Torr | 5x10-11 … 1x10-2 3.8x10-11 … 7.5x10-3 |
| Accuracy | ||
| 1x10-9 ... 1x10-3 mbar | % of reading | ≈±30 |
| Repeatability | ||
| 1x10-9 ... 1x10-3 mbar | % of reading | ≈±5 |
| Temperature | ||
| Operation (ambient) | °C | +5 ... +55 |
| Storage | °C | -40 ... +65 |
| Bake-out | °C | 250 2) |
| Supply voltage | ||
| At gauge | V (dc) | +15 ... +30 |
| At supply unit with max. cable length (3) | V (dc) | +16 ... +30 |
| Ripple | V (p-p) | ≤1 |
| Power consumption | W | ≤2 |
| Materials exposed to vacuum | Stainless steel, Al2O3, Ag | |
| (1) Without electronics magnetic shielding (2) 250°C in defined area, see dimension (3) The minimum voltage of the supply unit must be increased proportionally to the length of the sensor cable | ||
Número de parte
Número de parte
Accesorios
Piezas de repuesto
| MAG470 | |
| Número de parte | Descripción |
| 399-360 | MAG470 DN 40 CF-F, FCC |
| MAG470 extended | |
| Número de parte | Descripción |
| 399-361 | MAG470 DN 40 CF-F, extendet |
| MAG470 | |
| Número de parte | Descripción |
| 351-023 | Magnetic shield |
| MAG470 extended | |
| Número de parte | Descripción |
| 351-023 | Magnetic shield |
| MAG470 | |
| Número de parte | Descripción |
| 351-997 | MPG401 Maintenance set |
| 351-990 | Repair set IKR 060/070/26x/270 MAG470 |
| 351-995 | MxG40x/50x Spare parts ignition aid (10) |
| 351-994 | MPG40x Ignition tool set |
| MAG470 extended | |
| Número de parte | Descripción |
| 351-990 | Repair set IKR 060/070/26x/270 MAG470 |
| 351-995 | MxG40x/50x Spare parts ignition aid (10) |
| 351-994 | MPG40x Ignition tool set |
| 351-997 | MPG401 Maintenance set |
