PGE500 - DeviceNet
Vacuómetro de atm a medio vacío
¡Revolucione su experiencia de medidores de vacio con nosotros!
Product configurator
Gemini™ MxG5xx
La versión DeviceNet del medidor Pirani mejorado (PGE) de INFICON está equipada con la última tecnología digital Pirani mejorada por convección disponible en el mercado. Debido a las propiedades físicas de la convección, este tipo de Pirani ofrece una mayor precisión en el rango de medición entre 100 y 1000 mbar. El diseño robusto del manómetro y del sensor, junto con muchas características incorporadas de fábrica, como la pantalla OLED brillante, nítida y clara con teclado integrado, unidades de medida seleccionables y 2 puntos de ajuste programables, hacen de la versión DeviceNet del PGE500 una elección de alto valor/bajo coste de propiedad.
Todas estas características cualifican a este medidor para muchas aplicaciones en las que se requiere una medición económica del vacío desde el rango de vacío bajo al alto. La versión DeviceNet del PGE500 es compatible con la versión DeviceNet de MKS / Granville-Phillips® Mini-Convectron® (los llamados módulos GP275). Los cabezales de sensor de repuesto INFICON PGE500 también son adecuados para sustituir a los cabezales de sensor Granville-Phillips®.
Granville-Phillips® y Mini-Convectron® son marcas registradas de MKS Instruments, Andover, MA
Ventajas
- Tecnología Pirani mejorada por convección para un amplio rango de medición y una mayor precisión cerca de la atmósfera
- Medidor activo todo en uno con pantalla integrada, 2 puntos de ajuste e interfaz digital DeviceNet
- Brillante pantalla digital OLED con teclado para una configuración, calibración y funcionamiento sencillos
- Unidades de medida preconfiguradas de fábrica o seleccionables mediante teclado
- Relés de punto de ajuste programables por el usuario (preajustados de fábrica bajo pedido para pedidos de gran volumen)
- Filamento de tungsteno chapado en oro o filamento de platino para aplicaciones corrosivas
- Resistencia mecánica, muy robusto y menos susceptible a golpes mecánicos y vibraciones
- Unidades de sensor de repuesto sustituibles in situ
- Opciones de brida
- Conformidad y normas: CE, RoHS
- Sustitución directa compatible con las versiones DeviceNet de MKS / Granville-Phillips® Mini-Convectron® (módulos GP275)
Aplicaciones típicas
- Medición de la presión de vacío en Fore
- Medición y control general del vacío desde el rango de bajo vacío hasta el de alto vacío"
Especificaciones
| Measurement range (N2) | 1.3×10-4 … 1333 mbar 1×10-4 … 1000 Torr 1.3×10-2 … 133'000 Pa |
| Accuracy (N2) | |
| 1.3×10-4 … 1.3×10-3 mbar | 0.1x10-3 mbar resolution |
| 1.3×10-3 … 530 mbar | ±10 % of reading |
| 530 … 1333 mbar | ±2.5 % of reading |
| 1×10-4 … 1×10-3 Torr | 0.1 mTorr resolution |
| 1×10-3 … 400 Torr | ±10 % of reading |
| 400 … 1000 Torr | ±2.5 % of reading |
| 1.3 × 10-2 … 1.3 × 10-1 Pa | 0.1 × 10-1 mbar resolution |
| 1.3 × 10-1 … 53 kPa | ±10 % of reading |
| 53 … 133 kPa | ±2.5 % of reading |
| Repeatability (N2) | ±2 % of reading |
| |
| Admissible temperature | |
| Operation (ambient) | 0 … +40 °C |
| Storage | -40 … +70 °C |
| Bakeout (electronics removed) | ≤150 °C |
| Supply voltage | +12 … +26 V (dc) |
| Setpoint relay | 2 (single-pole double-throw relays (SPDT)) 1A at 30V (dc) resistive or V (ac) non-inductive |
| Materials exposed to vacuum | platinum, 304 & 316 stainless steel, glass, nickel, Teflon®, gold plated tungsten, |

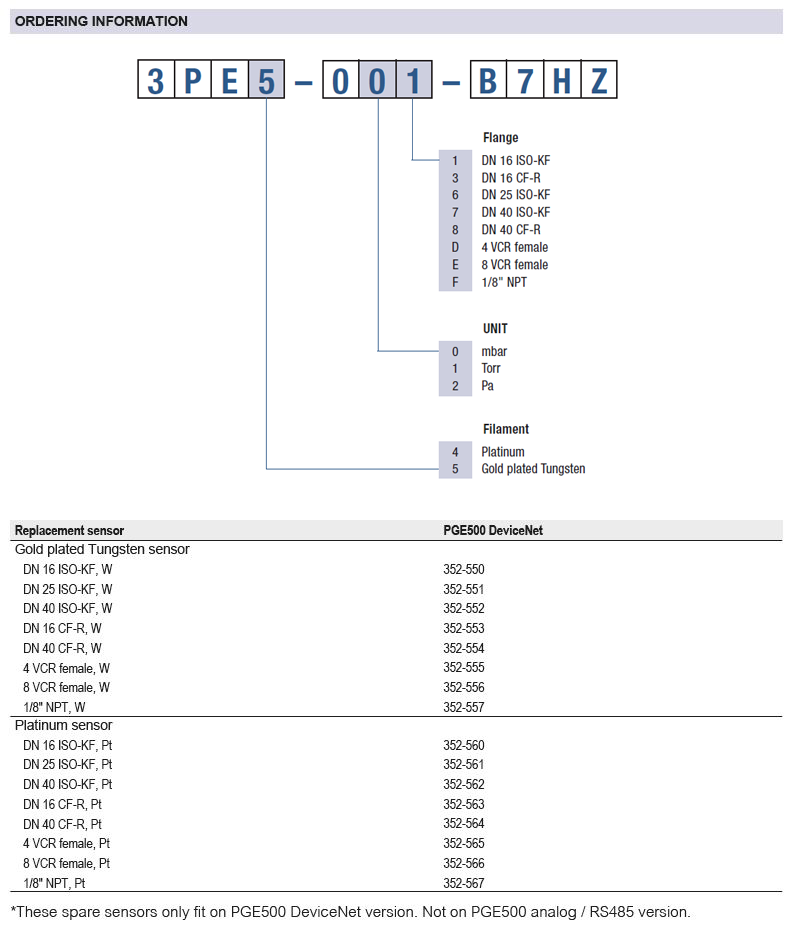

Número de parte
| 352-550 | PGE500 Spare Sensor KF16, W, DNet |
Número de parte
