Calibradores Pirani

PSG50x & PSG51x

Indicador De Atmósfera A Medio Vacío

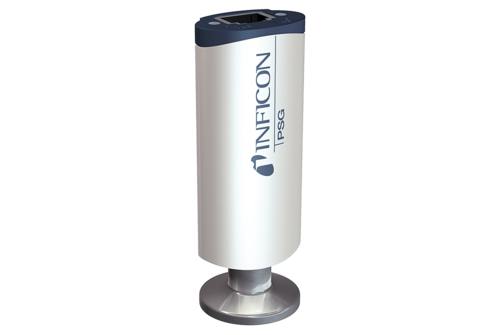

Pirani-PSG5XX
Opciones Drop-in

¡Revolucione su experiencia de medidores de vacio con nosotros!

Product configurator

Gemini™ MxG5xx

Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Your configuration
inficon-gauge
Gemini™ MxG5xx
Flange
DN 16 ISO-KF
Switching functions
None
Electrical Connection
FCC, 8-pin
Digital Interface
None
Measurement range
1.2 - 8.68 V
Request
Personal information
Product
inficon-gauge
Gemini™ MxG5xx
Gemini™ MAG500
Your configuration has been successfully sent!

Los indicadores estándar de Pirani PSG500, PSG502-S, PSG510-S y PSG512-S de INFICON utilizan la tecnología Pirani digital más avanzada disponible en el mercado.

La resistente celda del sensor fabricada con acero inoxidable y su diseño compacto permiten utilizarlos en sistemas de semiconductores y en aplicaciones estándar como por ejemplo en líneas de vacío preliminar.

Ventajas

  • Sencillo botón pulsador para los ajustes ATM y HV
  • Diseño resistente que permite ahorrar espacio
  • Carcasa de aluminio
  • Montaje en cualquier orientación
  • Celda de medición de acero inoxidable con paso sellado de metal
  • Salida de señal logarítmica para una integración sencilla
  • Presiones excesivas de hasta 10 bares con conexiones roscadas
  • Versión refractaria de 250 °C
  • Opción de filamento de níquel para aplicaciones corrosivas
  • Paso de cerámica para aplicaciones extremadamente corrosivas (PSG510 y PSG512)
  • Puntos de ajuste opcionales
  • Cumplimiento de la normativa RoHS

Aplicaciones típicas

  • Control de los indicadores de alta ionización del vacío
  • Seguimiento de la presión de vacío preliminar
  • Circuitos de seguridad en los sistemas de vacío
  • Medición general de vacío y control en los rangos de vacío fino y grueso

Especificaciones

PSG500 tungsten
PSG500-S tungsten, setpoints
PSG502-S nickel, setpoints
PSG510-S tungsten, setpoints, ceramic feedthroughs
PSG512-S nickel, setpoints, ceramic feedthroughs
Measurement rangeV+1.9 … +10.0
Accuracy(N2)
1 x 10-3 … 100 mbar% of reading±15%
5 x 10-4 … 1 x 10-3 mbar% of reading±50%
100 … 1000 mbar% of reading±50%
Repeatability (air)
1 x 10-3 … 100 mbar% of reading2%
Admissible temperature
Operation°C+5 … +60
Vacuum connection (1)°C80 / 250 (2)
Storage°C-20 … +65
Supply voltage
At gaugeV (dc)+14 …+30
RippleV (p-p)≤1
Power consumptionW≤1
Setpoint
Number of setpointsNumber of setpointsnone
Setting rangembar
Hysteresis% of reading
Relay contact
Relay contact: Switching timems
Materials exposed to vacuum glass, Ni, NiFe, DIN 1.4301 / 1.4305 / 1.4435
Measurement rangeV+1.9 … +10.0
Accuracy(N2)
1 x 10-3 … 100 mbar% of reading
5 x 10-4 … 1 x 10-3 mbar% of reading
100 … 1000 mbar% of reading
Repeatability (air)
1 x 10-3 … 100 mbar% of reading2%
Admissible temperature
Operation°C+5 … +60
Vacuum connection (1)°C80 / 250 (2)
Storage°C-20 … +65
Supply voltage
At gaugeV (dc)+14 …+30
RippleV (p-p)≤1
Power consumptionW≤1
Setpoint
Number of setpointsNumber of setpoints2
Setting rangembar2 x 10-3 … 500
Hysteresis% of reading10% above lower threshold
Relay contact 30
Relay contact: Switching timems<20
Materials exposed to vacuum glass, Ni, NiFe, DIN 1.4301 / 1.4305 / 1.4435
Measurement rangeV+1.9 … +10.0
Accuracy(N2)
1 x 10-3 … 100 mbar% of reading
5 x 10-4 … 1 x 10-3 mbar% of reading
100 … 1000 mbar% of reading
Repeatability (air)
1 x 10-3 … 100 mbar% of reading2%
Admissible temperature
Operation°C+5 … +60
Vacuum connection (1)°C80 / 250 (2)
Storage°C-20 … +65
Supply voltage
At gaugeV (dc)+14 …+30
RippleV (p-p)≤1
Power consumptionW≤1
Setpoint
Number of setpointsNumber of setpoints2
Setting rangembar2 x 10-3 … 500
Hysteresis% of reading10% above lower threshold
Relay contact 30
Relay contact: Switching timems<20
Materials exposed to vacuum glass, Ni, NiFe, DIN 1.4301 / 1.4305 / 1.4435
Measurement rangeV+1.9 … +10.0
Accuracy(N2)
1 x 10-3 … 100 mbar% of reading
5 x 10-4 … 1 x 10-3 mbar% of reading
100 … 1000 mbar% of reading
Repeatability (air)
1 x 10-3 … 100 mbar% of reading2%
Admissible temperature
Operation°C+5 … +60
Vacuum connection (1)°C80 / 250 (2)
Storage°C-20 … +65
Supply voltage
At gaugeV (dc)+14 …+30
RippleV (p-p)≤1
Power consumptionW≤1
Setpoint
Number of setpointsNumber of setpoints2
Setting rangembar2 x 10-3 … 500
Hysteresis% of reading10% above lower threshold
Relay contact 30
Relay contact: Switching timems<20
Materials exposed to vacuum AI2O3, Ni, DIN 1.3981 / 1.4305 / 1.4435
Measurement rangeV+1.9 … +10.0
Accuracy(N2)
1 x 10-3 … 100 mbar% of reading
5 x 10-4 … 1 x 10-3 mbar% of reading
100 … 1000 mbar% of reading
Repeatability (air)
1 x 10-3 … 100 mbar% of reading2%
Admissible temperature
Operation°C+5 … +60
Vacuum connection (1)°C80 / 250 (2)
Storage°C-20 … +65
Supply voltage
At gaugeV (dc)+14 …+30
RippleV (p-p)≤1
Power consumptionW≤1
Setpoint
Number of setpointsNumber of setpoints2
Setting rangembar2 x 10-3 … 500
Hysteresis% of reading10% above lower threshold
Relay contact 30
Relay contact: Switching timems<20
Materials exposed to vacuum AI2O3, Ni, DIN 1.3981 / 1.4305 / 1.4435
Descargue aquí las especificaciones completas

Número de parte

Número de parte
Accesorios
Piezas de repuesto
PSG500 tungsten
350-060PSG500 DN 16 ISO-KF.
350-061PSG500 1/8" NPT
350-062PSG500 DN 16 CF-R
350-063PSG500 1/2" Tube
350-064PSG500 8-VCR (1/2")
350-065PSG500 4-VCR (1/4")
350-066PSG500 7/16-20 UNF
350-067PSG500 DN 16 ISO-KF, ext. body
350-068PSG500 DN 16 CF-R, ext. body

PSG500-S tungsten, setpoints
350-080PSG500-S DN 16 ISO-KF
350-081PSG500-S 1/8" NPT
350-082PSG500-S DN 16 CF-R
350-083PSG500-S 1/2" Tube
350-084PSG500-S 8-VCR (1/2")
350-085PSG500-S 4-VCR (1/4")
350-086PSG500-S 7/16-20 UNF
350-087PSG500-S DN 16 ISO-KF, ext. body
350-088PSG500-S DN 16 CF-R, ext. body

PSG502-S nickel, setpoints
350-140PSG502-S DN 16 ISO-KF
350-141PSG502-S 1/8" NPT
350-142PSG502-S DN 16 CF-R
350-143PSG502-S 1/2" Tube
350-144PSG502-S 8-VCR (1/2")
350-145PSG502-S 4-VCR (1/4")
350-146PSG502-S 7/16-20 UNF
350-147PSG502-S DN 16 ISO-KF, ext. body
350-148PSG502-S DN 16 CF-R, ext. body

PSG510-S tungsten, setpoints, ceramic feedthroughs
350-200PSG510-S DN 16 ISO-KF

PSG512-S nickel, setpoints, ceramic feedthroughs
350-300PSG512-S DN 16 ISO-KF
PSG500 tungsten
211-001Clamping ring DN 10-16 ISO-KF
350-050Power Supply, PxG5xx,G-Cable FCC,1.8m

PSG500-S tungsten, setpoints
211-001Clamping ring DN 10-16 ISO-KF
350-050Power Supply, PxG5xx,G-Cable FCC,1.8m

PSG502-S nickel, setpoints
211-001Clamping ring DN 10-16 ISO-KF
350-050Power Supply, PxG5xx,G-Cable FCC,1.8m

PSG510-S tungsten, setpoints, ceramic feedthroughs
211-001Clamping ring DN 10-16 ISO-KF
350-050Power Supply, PxG5xx,G-Cable FCC,1.8m

PSG512-S nickel, setpoints, ceramic feedthroughs
211-001Clamping ring DN 10-16 ISO-KF
350-050Power Supply, PxG5xx,G-Cable FCC,1.8m
PSG500 tungsten
350-920PSG500 Spare Sensor DN 16 KF
350-921PSG500 Spare Sensor 1/8" NPT
350-922PSG500 Spare Sensor DN 16 CF-R
350-923PSG500 Spare Sensor 1/2" Tube
350-924PSG500 Spare Sensor 8-VCR (1/2")
350-925PSG500 Spare Sensor 7/16-20 UNF
350-926PSG500 Spare Sensor 4-VCR (1/4")
350-927PSG500 Spare Sensor DN 16 KF,ext.body
350-928PSG500 Spare Sensor DN 16 CF-R,ext.body

PSG500-S tungsten, setpoints
350-920PSG500 Spare Sensor DN 16 KF
350-921PSG500 Spare Sensor 1/8" NPT
350-922PSG500 Spare Sensor DN 16 CF-R
350-923PSG500 Spare Sensor 1/2" Tube
350-924PSG500 Spare Sensor 8-VCR (1/2")
350-925PSG500 Spare Sensor 7/16-20 UNF
350-926PSG500 Spare Sensor 4-VCR (1/4")
350-927PSG500 Spare Sensor DN 16 KF,ext.body
350-928PSG500 Spare Sensor DN 16 CF-R,ext.body

PSG502-S nickel, setpoints
350-900PSG502 Spare Sensor DN 16 KF
350-901PSG502 Spare Sensor 1/8" NPT
350-902PSG502 Spare Sensor DN 16 CF-R
350-903PSG502 Spare Sensor 1/2" Tube
350-904PSG502 Spare Sensor 8-VCR (1/2")
350-905PSG502 Spare Sensor 7/16-20 UNF
350-906PSG502 Spare Sensor 4-VCR (1/4")
350-907PSG502 Spare Sensor DN 16 KF,ext.body
350-908PSG502 Spare Sensor DN 16 CF-R,ext.body

PSG510-S tungsten, setpoints, ceramic feedthroughs
350-930PSG510 Spare Sensor DN 16 KF

PSG512-S nickel, setpoints, ceramic feedthroughs
350-940PSG512 Spare Sensor DN 16 KF

Descargas

Archivos 3D
350-060 PSG500 DN 16 ISO-KF
zip 195,3 KB Archivos 3D
350-061 PSG500 1/8" NPT
zip 271,2 KB Archivos 3D
350-062 PSG500 DN 16 CF-R
zip 284,1 KB Archivos 3D
350-063 PSG500 1/2" tube
zip 265,9 KB Archivos 3D
350-064 PSG500 8 VCR®
zip 279,6 KB Archivos 3D
350-065 PSG500 4 VCR®
zip 278,4 KB Archivos 3D
350-066 PSG500 7/16-20 UNF
zip 277,9 KB Archivos 3D
350-067 PSG500 DN 16 ISO-KF long tube
zip 281,0 KB Archivos 3D
350-068 PSG500 DN 16 CF-R long tube
zip 295,4 KB Archivos 3D
350-072 PSG500 G1/8"
stp 2,2 MB Archivos 3D
350-080 PSG500-S DN 16 ISO-KF
zip 319,0 KB Archivos 3D
350-081 PSG500-S 1/8" NPT
zip 342,8 KB Archivos 3D
350-082 PSG500-S DN 16 CF-R
zip 355,3 KB Archivos 3D
350-083 PSG500-S 1/2" tube
zip 337,7 KB Archivos 3D
350-084 PSG500-S 8 VCR®
zip 351,4 KB Archivos 3D
350-085 PSG500-S 4 VCR®
zip 350,3 KB Archivos 3D
350-086 PSG500-S 7/16-20 UNF
zip 349,7 KB Archivos 3D
350-087 PSG500-S DN 16 ISO-KF long tube
zip 281,0 KB Archivos 3D
350-088 PSG500-S DN 16 CF-R long tube
zip 367,1 KB Archivos 3D
350-140 PSG502-S DN 16 ISO-KF
zip 295,4 KB Archivos 3D
350-141 PSG502-S 1/8" NPT
zip 342,8 KB Archivos 3D
350-142 PSG502-S DN 16 CF-R
zip 355,3 KB Archivos 3D
350-143 PSG502-S 1/2" tube
zip 337,7 KB Archivos 3D
350-144 PSG502-S 8 VCR®
zip 351,4 KB Archivos 3D
350-145 PSG502-S 4 VCR®
zip 350,3 KB Archivos 3D
350-146 PSG502-S 7/16-20 UNF
zip 349,7 KB Archivos 3D
350-147 PSG502-S DN 16 ISO-KF long tube
zip 281,0 KB Archivos 3D
350-148 PSG502-S DN 16 CF-R long tube
zip 367,1 KB Archivos 3D
El producto se utiliza en los siguientes mercados
Analytical-Instrumentation-Navi
Instrumentación analítica

El mercado de los instrumentos analíticos apoya con sus herramientas altamente sofisticadas a los usuarios en un amplio abanico de aplicaciones y mercados. INFICON colabora con los fabricantes de las tecnologías más avanzadas que ayudan a analizar e identificar las estructuras más pequeñas o las composiciones de los elementos, ya sean gases, líquidos o sólidos.

Más información
Battery-Market-Navi
Baterías

Desde la producción de electrodos hasta las pruebas de final de línea

Más información
Display-Navi
Display/ Pantallas

INFICON respalda la tecnología punta y permite fabricar productos de visualización de la máxima calidad

Más información
energy-market-navi
Energía

El Mercado de la Energía comercializa y suministra energía a una amplia variedad de fabricantes, distribuidores y usuarios finales, cada uno con sus propias necesidades.

Más información
HVACR-Navi
HVAC/R

La tecnología de refrigeración y aire acondicionado es sin duda uno de los temas importantes del siglo XXI. La eficacia de uso, la eficiencia energética y, por último pero no por ello menos importante, las temperaturas óptimas o un clima óptimo (tanto en el sector privado como en el comercial) desempeñan un papel importante.

Más información
Industrial-Manufacturing-Navi-2
Fabricación industrial

La industria manufacturera se encarga de la fabricación de productos destinados al uso industrial. El vacío se utiliza más a menudo para garantizar un entorno limpio y es necesario para varios procesos, ya que sin vacío no funcionan.

Más información
Mobility_and_Automotive-Navi
Automoción

Pruebas de fugas fiables en un sector en evolución.

Más información
Pharma_and_Medical-Navi
Farmacia y medicina

Aumentar la productividad y ayudar a cumplir las normas de conformidad y los requisitos de calidad en el sector farmacéutico

Más información
Research-and-Academia-Navi
Investigación y academia

Revelar los misterios más recónditos del universo a través de la investigación fundamental. Proporcionando hoy la innovación que potencia las tecnologías del mañana.

Más información
Semiconductur-IDM-and-Foundry-Navi
IDM y fundición de semiconductores

Sensores adaptados para una amplia gama de aplicaciones, que garantizan la seguridad del producto, un mayor rendimiento y la máxima productividad.

Más información
Vacuum_Coating-Navi
Recubrimientos al vacío

Los mercados de revestimiento al vacío van mucho más allá de la óptica y se están expandiendo rápidamente a ámbitos, industrias y capas de película que eran casi inimaginables hace sólo diez años.

Más información
Necesitamos su consentimiento para el contenido de video
Más información
