Interruptor de vacío
VSA200
Rango de consigna 20 ... 970 Torr
Opciones Drop-in
¡Revolucione su experiencia de medidores de vacio con nosotros!
Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
Los interruptores de vacío de INFICON están diseñados para una detección de presión fiable y precisa. Estos resistentes interruptores electrónicos se utilizan en todas las aplicaciones de vacío, incluido el interbloqueo de presión.
Los interruptores están disponibles en dos versiones: absoluta (hace referencia al vacío) o diferencial (hace referencia al ambiente).
Características
- Protección IP 44
- Salida de relé con contactos potenciales libres
- Sensor compensado de temperatura de alta precisión
- Rango de presión 1×10-9 mbar … 2 bares
Ventajas
- Diseño de acero inoxidable resistente a la corrosión
- Diseño resistente, conformidad con sala blanca
- Instalación sencilla con puntos de ajuste preestablecidos de fábrica o ajustables en el campo
Aplicaciones típicas
- Detección de presión atmosférica para todas las aplicaciones de vacío
- Interbloqueo de presión (válvulas, bombas, fuentes de alimentación y suministros de gas, etc.)
- De vacío a vacío elevado
Especificaciones
1100 mbar
1000 Torr
| Rango de punto de ajuste | mbar Torr | 30 … 1060 - |
| Presión admisible | bar (absolute) | 5 |
| Precisión del punto de ajuste | Torr | ± 5 |
| Tiempo de respuesta | ms | ≤45 |
| Histéresis | Torr | 20 |
| Rango de punto de ajuste | mbar Torr | – 20 … 970 |
| Presión admisible | bar (absolute) | 5 |
| Precisión del punto de ajuste | Torr | ± 5 |
| Tiempo de respuesta | ms | ≤45 |
| Histéresis | Torr | 20 |
Número de parte
Descargas
Fichas técnicas
VSA200 absolute switch DE
pdf
•
396,6 KB
•
Alemán
•
Fichas técnicas
VSA200 VSD200 Vacuum Switch Datasheet
pdf
•
128,9 KB
•
Inglesa
•
Fichas técnicas
VSA200 absolute switch JA
pdf
•
495,0 KB
•
Japonés
•
Fichas técnicas
VSA200 absolute switch KO
pdf
•
425,8 KB
•
Coreano
•
Fichas técnicas
VSA200 absolute switch ZH
pdf
•
469,9 KB
•
Chino
•
Fichas técnicas
VSA200 absolute switch
pdf
•
440,5 KB
•
Español
•
Fichas técnicas

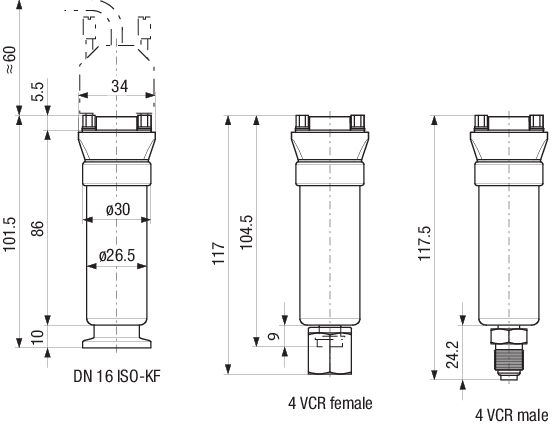

Planos acotados
Manuales
El producto se utiliza en los siguientes mercados
