Interruptor de vacío
VSC150A
Margen de consigna 0,5 ... 2000 mbar
Opciones Drop-in
¡Revolucione su experiencia de medidores de vacio con nosotros!
Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
El interruptor de vacío VSC150 de INFICON es un interruptor de presión absoluta que dispone de un contacto de conmutación eléctrica ajustable de 0,5 a 2.000 mbar. El diseño mecánico permite una sobrecarga a corto plazo de 3.000 mbar sin que esto afecte a la precisión de conmutación de ± 0,1 mbar.
INFICON ofrece ajustes del interruptor de presión específicos para cada cliente.
Características
- Los contactos de conmutación de la cámara de referencia (normalmente cerrados) ofrecen protección frente a los medios de proceso
- Mayor capacidad de conmutación al utilizar el amplificador de conmutación
- Adaptador disponible para la medición de la presión diferencial
Ventajas
- Alta precisión de conmutación (±0,1 mbar)
- Características de funcionamiento estables a largo plazo
- Diseño fuerte y resistente a la corrosión
Aplicaciones típicas
- Interruptor de presión o interruptor de presión diferencial para controlar válvulas, bombas y fuentes de alimentación
- Cámaras de bloqueo de carga
- Cámaras de proceso
Especificaciones
| Rango de conmutación | mbar | 0.5 … 2000 |
| Materiales en contacto con el medio | ||
| Volumen de detección | Volumen de detección | Stainless steel 1.4301, 1.4401, 1.4310, 1.3541, FPM75 |
| Volumen de referencia | Volumen de referencia | Stainless steel 1.4301, 1.4401, 1.3541, glass, gold |
| Límite de sobrecarga | mbar | 3000 |
| Histéresis de conmutación | mbar | 0.5 |
| Categoría de protección | IP 65 |
Número de parte
Número de parte
Accesorios
| Número de parte | Descripción |
| 399-005 | VSC150 Vacuum Switch |
| Número de parte | Descripción |
| 399-008 | Switching Amplifer for VSC150 |
| 399-006 | Setpoint-adjustment for VSC150 |
| 399-007 | Differentialpressure-Adapter for VSC150 |

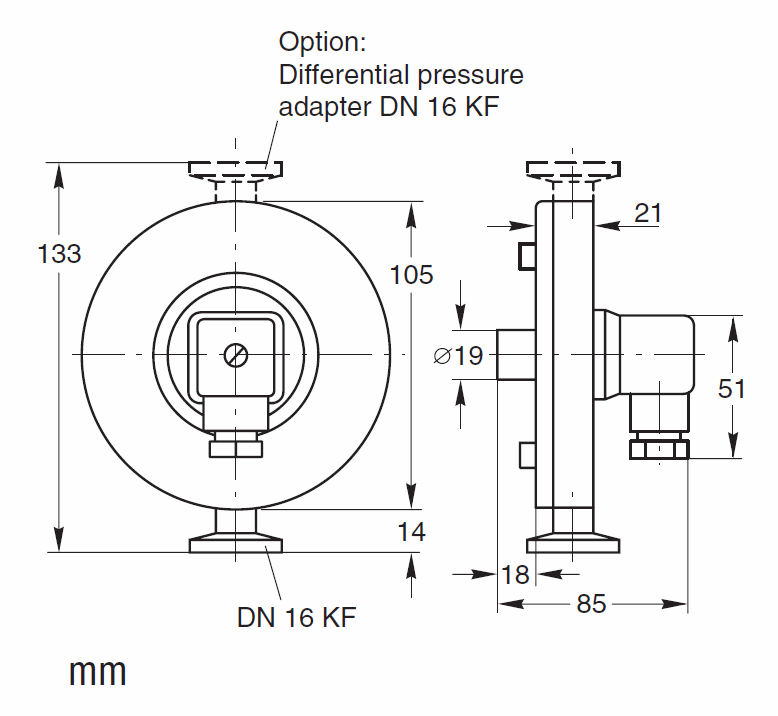

Dimensiones
