電気自動車の空調システムのリークテストが重要な理由
![Warning_Car_Dashboard Warning_Car_Dashboard](/uploads/media/500x335/00/11030-Warning_Car_Dashboard.png?v=1-0)

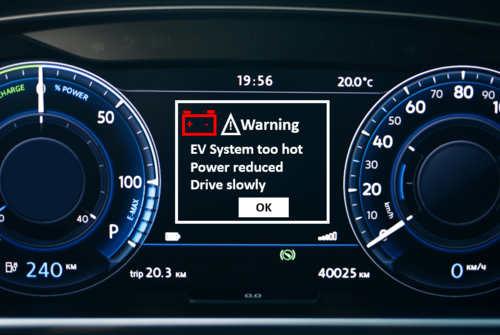

エアコンが故障するとEVが止まる
自動車のエアコン・システムの故障はイライラさせ、高額な出費につながる。しかし、電気自動車では、エアコン・システムは車内だけでなくバッテリーも冷却するという重要な役割を担っている。バッテリーの冷却システムが故障すると、過熱や火災の可能性を防ぐためにバッテリーが自動的にシャットダウンされる。したがって、電気自動車の信頼性の高い運転には、製造時の入念なリークテストが欠かせない。
安全メカニズムとコスト
オーバーヒート時には、安全機構がバッテリーをシャットダウンする。エアコン・システムの漏れとそれに伴う冷媒の損失は、車両の完全な停止を引き起こすだけでなく、使用される新世代の冷媒(HFO-1234yfなど)には著しく高いコストがかかる。
事前テスト用ヘリウム真空法
エバポレーター、コンデンサー、エアコンホースなどの冷却システム部品の事前テストは、多くの場合、真空チャンバー内でヘリウムをテストガスとして使用します。この方法は迅速かつ正確で、LDS3000 リークディテクターのような装置を使用すれば、わずかなリークも検出することができます。目標は、冷媒の損失を年間1~2グラムに抑えることです。

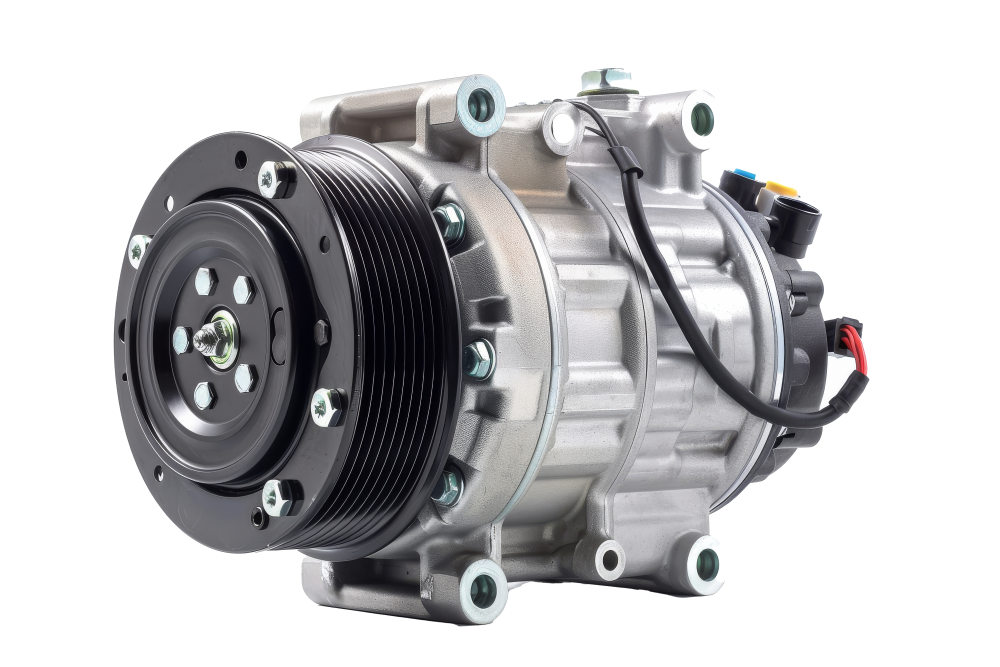

コンプレッサー用スニファー・リーク検出
空調用コンプレッサーは、真空チャンバー内ではなく、スニファーのリーク検査でテストされます。多くの場合、XL3000flex とヘリウムまたはフォーミングガスを使用して、手動またはロボットシステムでリークを検出します。
![air-conditioning-compressor air-conditioning-compressor](/uploads/media/294x/01/11031-air-conditioning-compressor_small.png?v=2-0)
![air-conditioning-compressor](/media/11031/download/air-conditioning-compressor_small.png?v=2)

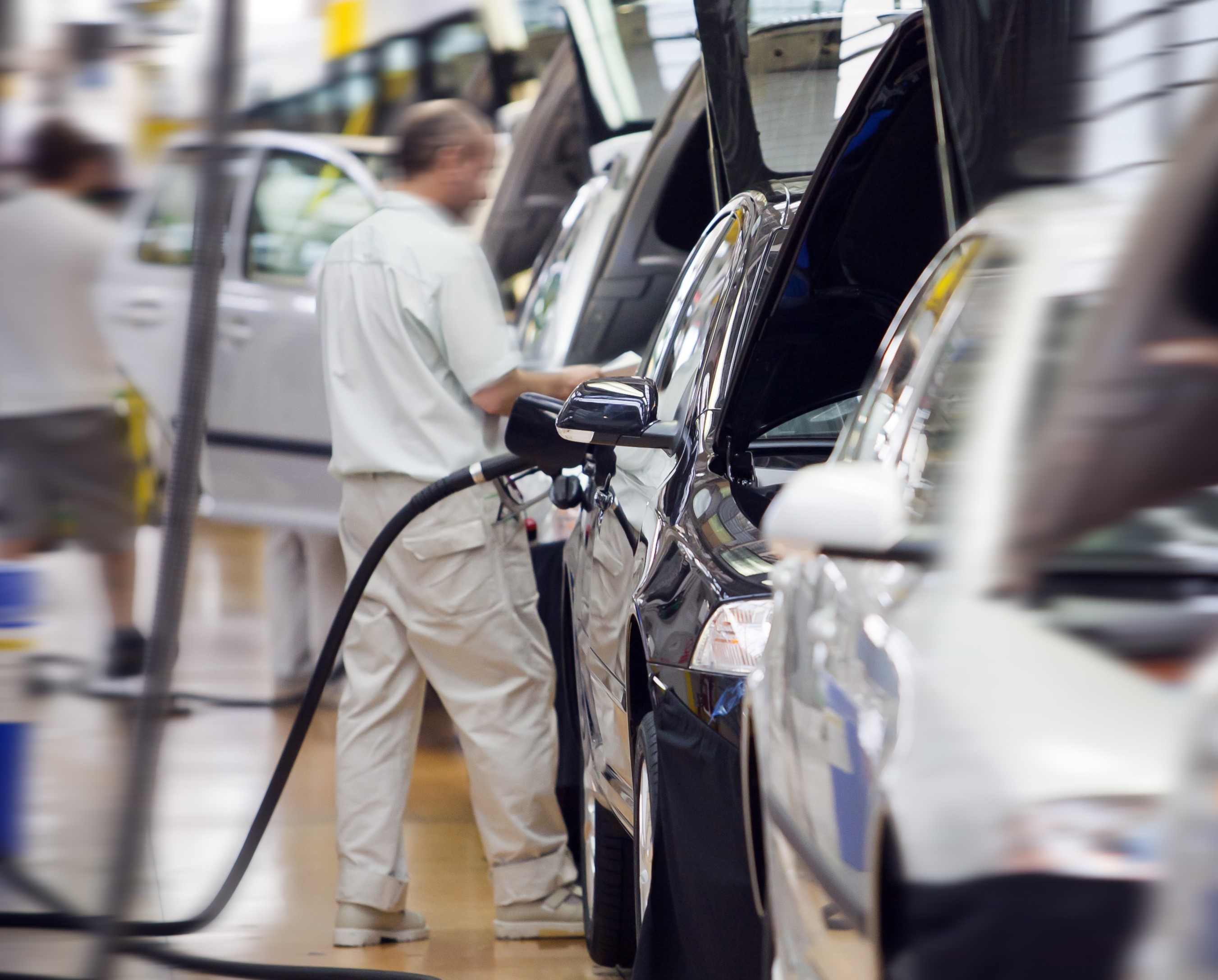

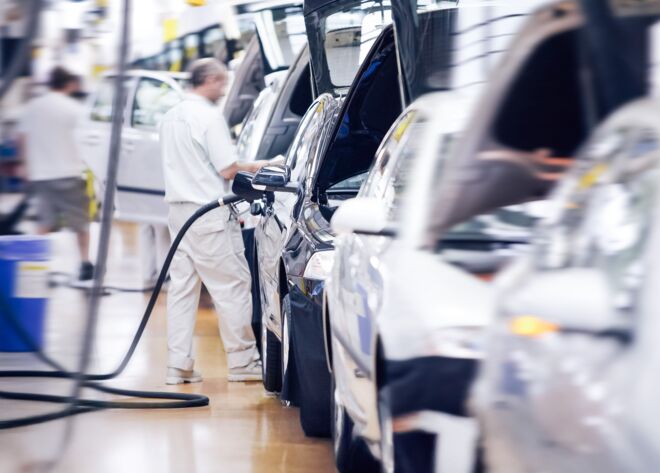

車両搭載後のエンドオブラインテスト
空調システムの設置後、コストのかかる冷媒の損失を避けるため、およそ6~8箇所の接続箇所をテストする必要がある。空調システムの充填中、総体的な漏れを特定するため、圧力上昇テストがしばしば実施される。しかし、小さな漏れは、スニファー・リーク検知のようなより精密な方法でしか検知できない。圧力テストは、冷媒の損失を1~2g/aに制限するのに十分な感度にはほど遠い。最終的なリークテストには、実際の冷媒が使用されます。Ecotec E3000 マルチガスリークディテクターは様々な冷媒を検出でき、検出限界は年間約0.05グラムの冷媒損失です。
![Auto_Workshop Auto_Workshop](/uploads/media/660x/02/11032-Auto_Production.jpg?v=2-0)
![Auto_Workshop](/media/11032/download/Auto_Production.jpg?v=2)

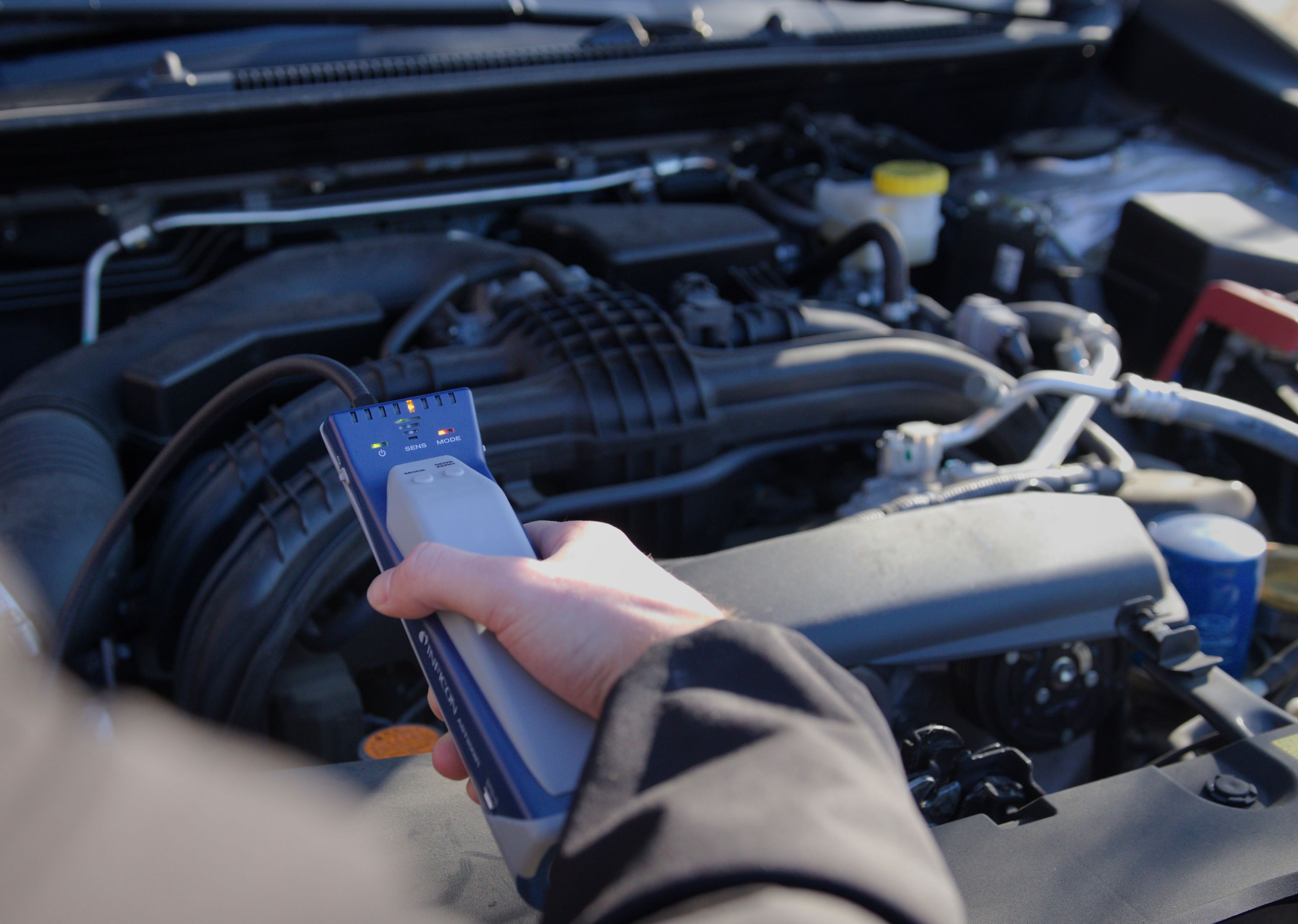

ワークショップでのリークテスト
エアコンシステムのテストは、生産時に不可欠であるだけでなく、サービスケースにおいても極めて重要です。AST300 装置のような、作業場で使用するためのモバイルで使いやすい装置は、修理中に迅速かつ確実に漏れを検出することができます。
![Leak test-Service Leak test-Service](/uploads/media/294x/03/11033-Leak%20test-Service.jpg?v=1-0)
![Leak test-Service](/media/11033/download/Leak%20test-Service.jpg?v=1)
品質保証が重要
電気自動車では、空調システムは単なる快適機能ではなく、運行の安全性にとって不可欠なものです。部品の事前テストから組み立て、ライン終了時のテストまで、すべての製造段階でのリークテストが不可欠です。これが、高価な修理や危険な故障を避ける唯一の方法です。
余談 : 水-グリコール回路のリークテスト
水-グリコール回路を使用したトラクション・バッテリーの冷却も、恒久的に漏れのないものでなければならない。水-グリコール回路の漏れは短絡の危険性があるため、10-3~10-4 mbar·l/sの範囲の漏れ率に対して厳しい基準で試験されます。このサイズの漏れを確実かつ繰り返し検出するために、ヘリウム真空法や累積試験などの実用的な方法が使用される。
