真の漏れを検証する際の時間と費用の節約
IRwin®メタンリークディテクターによる支援
ガス漏れ検知を含め、すべてのビジネスにとって、コストや不必要な作業を削減することは大きな原動力となっている。条件によっては、特に低濃度のガスが発見された場合、ガスの種類を特定することは、修理のためにパイプラインを掘削するかどうかを決定する上で極めて重要です。ガスの種類を知ることで、現場の担当者は地中に自然に存在するメタンによる誤報を避けることができます。
リークの真偽は？
古い工業地帯や埋立地跡地の地中に埋まっている有機物の分解によって発生するメタンガスは、漏洩警告を発することがある。
下水道や湿地帯から自然に発生する沼地ガスも、ガス漏れ信号を誤認させる一般的な原因である。
天然ガス管からのガスか、その他のメタン発生源からのガスかを区別する一般的な方法は、ガスを袋に入れてサンプリングし、外部の研究所に送り、化学化合物を分析してもらうことである。しかし、この手順には時間もコストもかかる。結果が出るまで、通常は1～2日かかるが、安全対策を講じ、漏洩を真の天然ガス漏洩として扱わなければならない。
研究所が通常探す化合物はエタンである。エタンや他の重質炭化水素は、沼地ガスのような地表近くの微生物ガスには存在しないが、天然ガスのような発熱性ガスの主要成分であることが多いからである。エタン濃度は通常、天然ガス中0.5vol％から15vol％の間である。したがって、エタンが存在するサンプルは、検出された漏洩が天然ガス管の漏洩に由来することを示している。

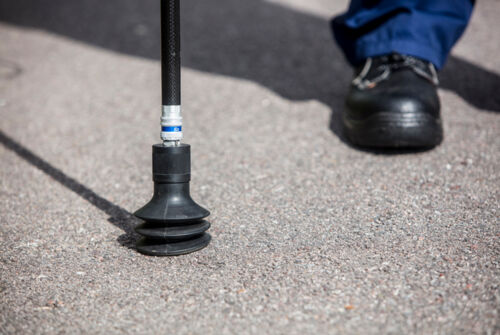

ガスクロマトグラフ分析は、1000ppmという低濃度から100vol%までのサンプルで行うことができます。IRwinメタンリークディテクターは分析のために自動的にサンプルを採取しますが、オペレーターはリークディテクターの画面に表示されるステップバイステップの指示に従うだけで検査を実行できます。内蔵ガスクロマトグラフのもう1つの利点は、少量のサンプルでもエタン濃度を0.5vol%まで検出できることです。この並外れた低いエタン検出レベルにより、すべての真の漏れが発見され、分類されることが保証されます。
分析結果は、完全なテストシーケンス中のセンサー信号を示すライブグラフとして表示されます。異なるガス化合物はグラフ内の別々のピークとして可視化され、各ガスのシンボルで表示されます。
ドキュメンテーション

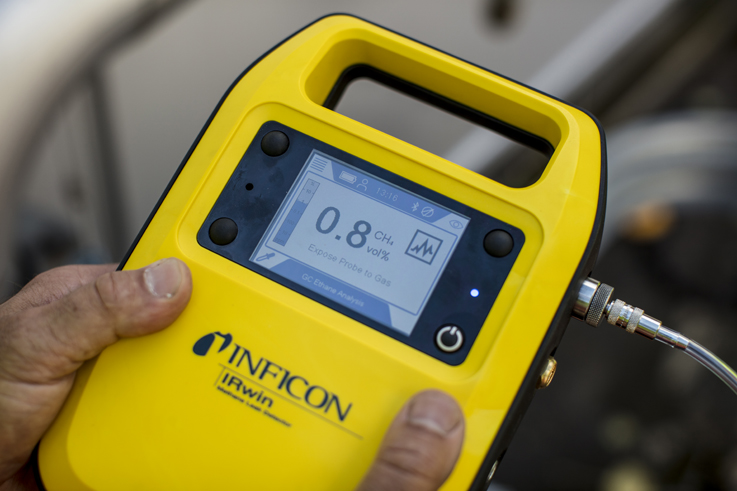

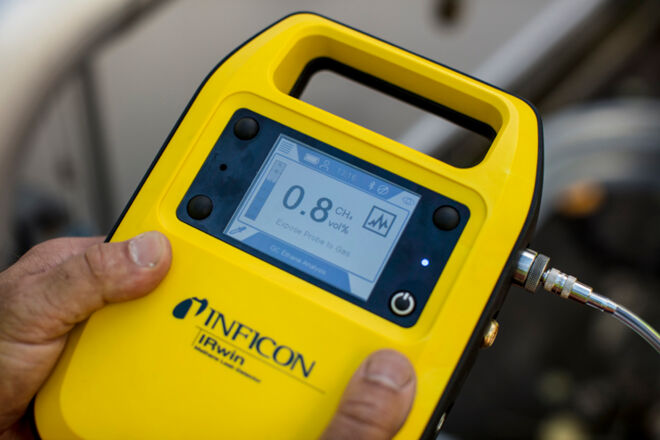

結果は常に装置の画面に表示され、何が検出されたかを明確に示します。
- エタンが検出されたNGは、真の天然ガス漏れを示す
- 検出されたメタンは、沼地ガスやバイオメタンなどのメタン発生源を示す。
- LPGが検出された場合、メタンおよびエタンがない、または低レベルのプロパン漏れを示す。
これは通常、サンプリングから1～2分以内に画面に表示され、システムのパージを含む完全なサイクル時間は4分未満です。
分析が終了すると、オペレーターは結果をレポートとして保存するよう求められます。レポートはいつでもPDFでダウンロード可能で、日時、場所の座標を含む地図、結果、グラフなど必要な情報がすべて含まれています。
時間と費用の節約
迅速な対応、現場での分析能力、棒穴を開ける必要性の低減は、明らかにガス漏れ検知の時間とコストを最小化する要因である。
