Capacity Model

増産や生産構成の変更を計画する場合、資本支出を見積もり、さまざまなwhat-ifシナリオから生産能力の制約を評価するための正確なモデルを持つことが重要です。Capacity Analyzer は、正確な工場データと高度なアルゴリズムを使用して、指定されたスタートプロファイルに対する工具使用率の推定値を作成します。このモデルは正確な予測を行い、将来の条件下で資本を適切に配分し、スタートプランの運用への影響を評価することができます。

多くのキャパシティ・モデリング・ソフトウェア・ソリューションは、必要な入力データの収集と維持に多大な労力を要します。Capacity Analyzerでは、この大変な作業はすでに完了しています。このアプリケーションはFactory Digital Twinと直接統合されており、リアルタイムで更新される実際の工場データを即座に活用することができます。このアーキテクチャにより、立ち上げと実行にかかる時間と労働時間を大幅に節約できます。継続的に更新されるサイクルタイムとスループットデータを基にしたスタートシナリオを即座に実行することができ、最小限のスタートアップコストで現実的で正確な結果を得ることができます。

キャパシティアナライザーの入力は、シナリオ（ウェーハスタート、装置、計算シナリオ）です。

Wafer Starts シナリオは、ルート別に毎週開始されるウェーハ枚数を含むスプレッドシートです。装置シナリオは、毎週どのツールが使用可能かについての情報を含むスプレッドシートです。これは新しいツールの追加をシミュレートするためや、長い予想ダウンタイムなどを考慮するために使用できます。 計算シナリオでは、データウェアハウスから取得した値から、スループット、サンプリング率、リワーク率などの値を上書きすることができます。 この情報がシンプルなインターフェースで読み込まれると、Capacity Analyzerプログラムは、工場のあらゆるエリアでシナリオを実行した場合の影響を計算します。

Capacity Analyzerは、14日間平均のサイクルタイム(CT)とスループット(THP)データの組み合わせを使用し、ファブ内のウェーハスタートの進捗状況を計算します。スタートシナリオはCTデータと組み合わせて使用され、WIPスタートが1週間間隔でグループ化された各ルートステップにいつ到着するかを予測します。各ステップでWIPを稼動させるために必要な装置タイプが特定されます。次に、THPデータを使用して、各設備タイプで週ごとのWIP量を処理するのに必要な生産時間を計算します。この情報は、すべてのファブエリアで予測されるWIP量を実行するために必要なツールの数に直接関係します。

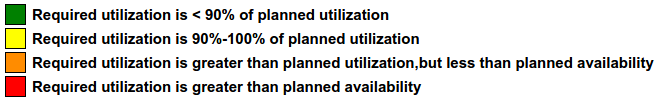

各装置タイプに必要な生産時間が計算されると、アルゴリズムはこのデータを実際の工場装置または仮想入力装置シナリオの計画生産時間および製造時間（SEMI E10の定義に基づく）と比較します。この比較に基づいて、設備タイプは、その設備タイプがスタートシナリオの要求を満たすことができる程度を示す4つのカテゴリーに分類されます。

Capacity Analyzerは、プログラムのインプットとアウトプットを簡単に視覚化できるリッチなWebアプリケーションです。

入力 Wafer Starts シナリオがアップロードされると、Starts per Week チャートが作成されます。ロットタイプ、ルートグループ、ルートファミリーで色分けが可能です。マウスオーバーで各セグメン トの詳細が表示されます。

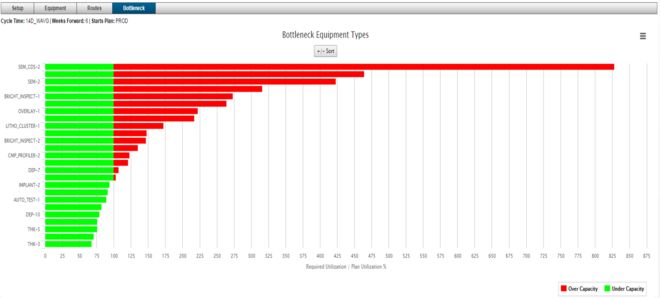

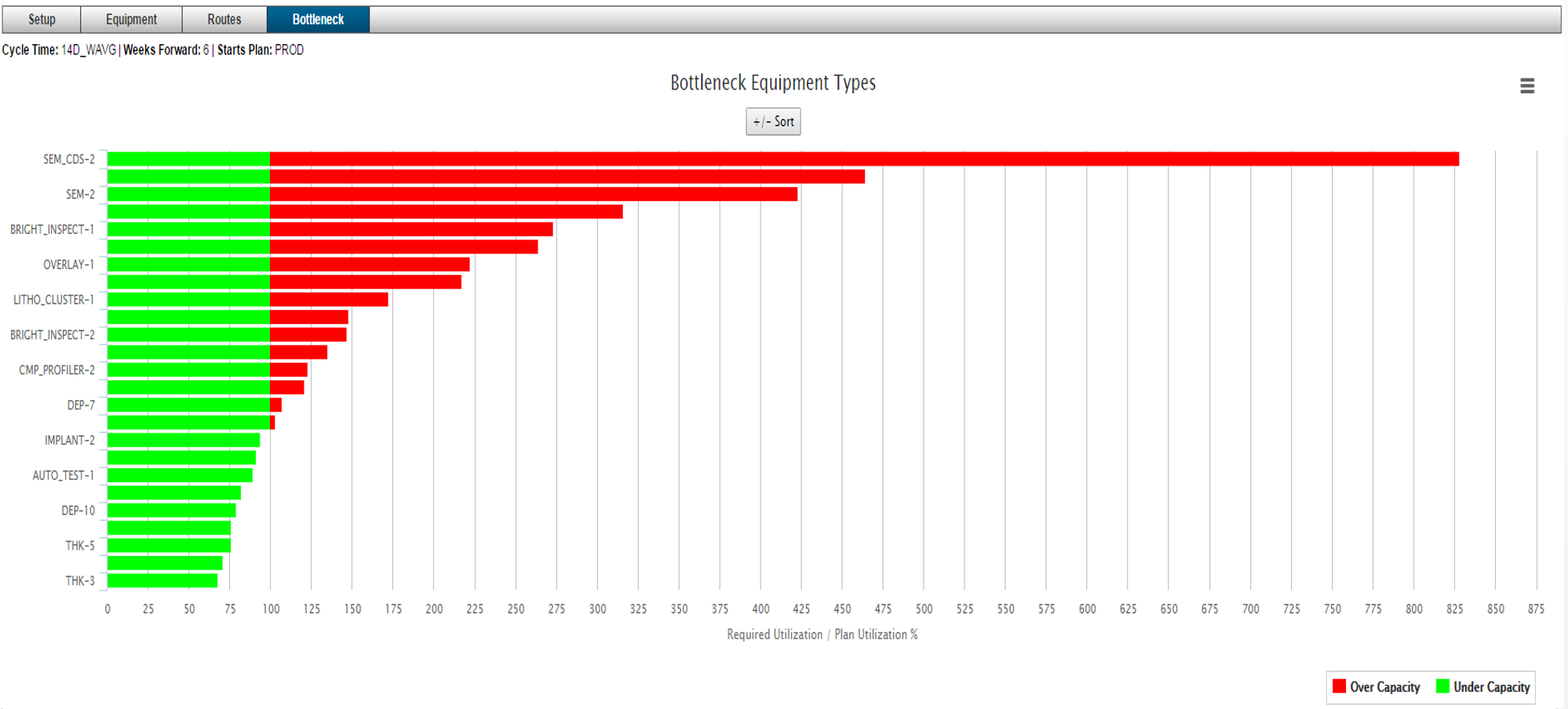

出力： 計算結果は、ボトルネックツールや制約エリアを非常に簡単に確認できる方法で表示されます。'Equipment' ビューでは、利用可能なツール対必要なツール、計画された利用率、利用可能性対必要な利用率など、主要なシナリオのインプットとアウトプットの内訳が週ごとに表示されます。'Bottleneck' ビューでは、利用可能なキャパシティと必要なキャパシティとの差によって整理された設備タイプのパレートが表示されます。これら 2 つのビューにより、制約領域が即座に特定でき、定量的に定義されます。

キャパシティ・アナライザーは、すでに工場にあるWIPを含めながら、スタートシナリオを実行する機能を備えています。そして、ボトルネック設備タイプを週ごとに表示することができます。これは、理想的な工場生産能力からだけでなく、現実の工場生産能力や現在の工場生産能力からもスタート計画を評価することができるため、非常に価値のある機能です。この機能により、Capacity Analyzerは貴重な計画ツールであるだけでなく、戦術的なオペレーションツールでもあります。

優れた生産計画には、次のような質問に答える能力が必要です：

• 工場には、計画されたスターツシナリオを実行するのに十分なツールが各モジュールにありますか？
• ない場合、どの種類の装置を何台追加する必要がありますか？
• 限界に近い制約モジュールはどこですか？
• 製品ミックスが変更された場合、工場の生産能力はどのように変化しますか？

Capacity Analyzerは、このような疑問に答える、迅速で使いやすい アプリケーションです。計算はデータウェアハウスの力を活用し、実際の工場データに基づいた正確さを保証しますが、入力と出力はわかりやすく、直感的でメンテナンス不要です。INFICONはプロセスから関連する計算データの入力と維持という大変な作業をすべて取り除き、最も重要なことに集中できるようにしました。

お客様の工場運営を最大化するために、私たちにご相談ください。
