ELT3000 PLUS

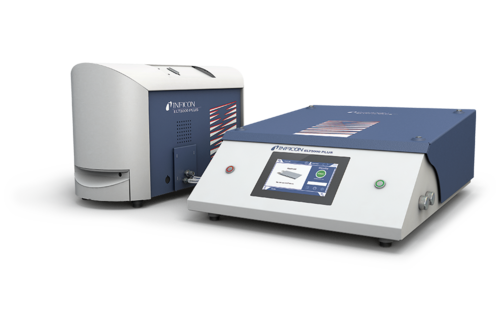

ELT3000 PLUS電解液リークディテクターは、自動化された高速バッテリー生産ラインにおけるインラインテストの新しい基準を打ち立て、あらゆる形式の液体電解液充填バッテリーセルの非破壊バッテリーリークテストを保証します。
関連製品について無料のウェビナーにご興味ありますか。
Product configurator
Gemini™ MxG5xx
ミクロン単位の精密さ、高感度、大幅な高速化。
電気自動車や燃料電池車の動力源から、モバイル通信機器、電動工具、医療機器まで、リチウムイオン電池、ナトリウムイオン電池、あるいはアルミニウムイオン電池などの金属イオン電池は、私たちの日常生活に欠かせない存在です。そのため、安全性、寿命、信頼性を確保するためには、金属イオン電池の液漏れを防ぐことと同様に、液漏れによる水分の浸入を防ぐことが重要です。
リチウムイオン電池の液漏れをマイクロメートル領域で検出する。
ELT3000 PLUSバッテリー電解液リークディテクターで、INFICONは壊れやすいパウチセルを含むすべての金属イオンバッテリーセルに、ユニークで非破壊的なリークテストソリューションを提供します。これは間接的なパラメータ（圧力変化など）ではなく、直接電解液の漏れを検出する唯一のシステムです。質量分析計の技術に基づき、従来の圧力試験法に比べて最大1,000分の1のマイクロメートル領域までのリークを見つけることができます。
ハイスループットのエンドオブラインテストに向けたプロセスの自動化
モジュール設計と最新のフィールドバスインターフェースにより、ELT3000 PLUSを自動化プロセスに簡単に組み込むことができます。短いサイクルタイム、カスタマイズされたテストチャンバー、一度に数個のバッテリーセルのバッチテスト（オプション）により、高いスループットのエンドオブラインテストが実現します。試験結果は完全なトレーサビリティのために記録され、QMシステムに自動的に引き渡されます。
利点
- 短時間測定と同時測定による高速スループット
- 豊富なインターフェースにより、自動化された生産ラインでの統合が可能
- 革新的なエンドオブラインテストによる品質
- 統合されたグロスリーク検出による高い運用準備性： ELT3000 PLUSは深刻な汚染から保護されます。
- 汎用的な能力
- 自動化されたプロセスへの組み込みが容易なインラインモード
- 電池の開発やパイロットプロジェクトなど、手動で操作するためのスタンドアロンモード
- 標準装備、手動操作用カスタマイズチャンバー
- 直感的な操作で、時間のかかるトレーニングは必要ありません
標準的なアプリケーション
マーケット
- オートモーティブ
- 3C（コンピューティング、コミュニケーション、コンシューマーエレクトロニクス産業
- エネルギー貯蔵
リチウムイオン電池セルの手動または自動リークテスト
- ソフトパウチセル
- プリズム・セル
- ラウンドセル
- コイン電池／ボタン電池
- スーパーキャパシタ
仕様
| 検出可能な最小のリークレート | 5x10-7mbar·l/s (Helium equivalent leak rate) |
| 測定範囲 | 3 Decades |
| 検知センサー | Quadropole mass spectrometer (2 cathodes) |
| シリアルインターフェース | USB 2.0; M12 (for connection I/O1000); RJ45 (network connection) |
| 600-201 | ELT3000 Battery Leak Detector, 230 V, 50 Hz |
| 600-202 | ELT3000 Battery Leak Detector, 115 V, 60 Hz |
| 600-100 | TC3000S rigid chamber (180 mm x 180 mm x 27 mm) |
| 600-101 | TC3000L rigid chamber (400mm x 210mm x 120 mm) |
| 600-102 | FTC3000, Flexible Chamber (400 mm x 350 mm) |
| 560-310 | I/O 1000 module |
| 560-315 | BM1000 PROFIBUS module |
| 560-316 | BM1000 PROFINET IO module |
| 560-317 | BM1000 DeviceNet module |
| 560-318 | BM1000 Ethernet/IP module |
| 560-332 | Data Cable 2 m |
| 560-335 | Data Cable 5 m |
| 560-340 | Data Cable 10 m |
| 600-105 | E-Check Calibration Leak |
ダウンロード
