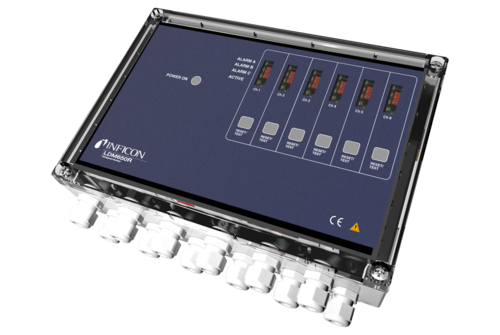

LDM250R/ LDM450R/ LDM650R
最大6チャンネルのシンプルな監視
この製品は日本国内でお取扱いしておりません
関連製品について無料のウェビナーにご興味ありますか。
Product configurator
Gemini™ MxG5xx
INFICONのマルチポイントモニターは、ほとんどの冷媒ガスのスタンドアロン常時監視のためのシンプルで、信頼できる、安全なソリューションです。これらのモニターは取り付けが簡単で、ほとんどすべてのアプリケーションに適合します。
ヨーロッパのみでの販売となります。
利点
- 最大6個のリモートセンサで動作
- 低メンテナンス、シングルポイント校正
- 簡単なフィールドサービス
- 3つの調整可能なアラーム設定値
- 低電圧動作
- 3つのリレー出力はあらゆるシステムまたはデバイスに接続
- あらゆるサイズのアプリケーションに設計
- 工場校正
- すべてのCFC、HFCs、HCFC、HFOを検出可能
- CO2センサーオプションで高電圧ユニットが利用可能
仕様
| 電源入力 | 12 - 24 V (AC/DC), 50 - 60 Hz 230 V (AC/DC) (高電圧モデルのみ) |
| Alarm indication | リレー出力（5A）による3つのアラームレベル |
| Certifications | CE IP67 |
| Number of channels | 2 |
| Compatible refrigerants | 743-800-G1 (HFC)センサー。R22、R32、R134a、R404a、R407c、R410a、R422b、R448a、R449a、R452a、R452b、R454b、R507（AZ50）、R1234yf、他多数 743-800-G2センサー（高電圧モデルのみ）。CO2（炭酸ガス） |
| 電源入力 | 12 - 24 V (AC/DC), 50 - 60 Hz 230 V (AC/DC) (高電圧モデルのみ) |
| アラーム表示 | リレー出力（5A）による3つのアラームレベル |
| Certifications | CE IP67 |
| チャンネル数 | 4 |
| 対応冷媒 | 743-800-G1 (HFC)センサー。R22、R32、R134a、R404a、R407c、R410a、R422b、R448a、R449a、R452a、R452b、R454b、R507（AZ50）、R1234yf、他多数 743-800-G2センサー（高電圧モデルのみ）。CO2（炭酸ガス） |
| 電源入力 | 12 - 24 V (AC/DC), 50 - 60 Hz 230 V (AC/DC) (高電圧モデルのみ) |
| アラーム表示 | リレー出力（5A）による3つのアラームレベル |
| Certifications | CE IP67 |
| チャンネル数 | 6 |
| 対応冷媒 | 743-800-G1 (HFC)センサー。R22、R32、R134a、R404a、R407c、R410a、R422b、R448a、R449a、R452a、R452b、R454b、R507（AZ50）、R1234yf、他多数 743-800-G2センサー（高電圧モデルのみ）。CO2（炭酸ガス） |
| High voltage - Sensors NOT included | |
| 743-250-HV | LDM250R Multipoint Refrigerant Monitor, 2 channel, high voltage |
| 743-450-HV | LDM450R Multipoint Refrigerant Monitor, 4 channel, high voltage |
| 743-650-HV | LDM650R Multipoint Refrigerant Monitor, 6 channel, high voltage
|
| Low voltage - Sensors included | |
| 743-250-G1 | LDM250R Multipoint Refrigerant Monitor, 2 channel |
| 743-450-G1 | LDM450R Multipoint Refrigerant Monitor, 4 channel |
| 743-650-G1 | LDM650R Multipoint Refrigerant Monitor, 6 channel
|
| Remote | Sensors for Multipoint Refrigerant Monitors |
| 743-800-G1 | LDMR Remote Sensor, HFC |
| 743-800-G2 | LDMR Remote Sensor, CO2 (Not compatible with low voltage models) |
| 743-600-G1 | MCT150 Calibration Tool |
| 743-707-G1 | Siren/flasher, red |
| 743-707-G2 | Siren/flasher, blue |
| 743-700-G1 | Replacement sensor for LDMR (CO2) |
| 743-704-G1 | Replacement sensor for LDM150/LDMR (HFC) |
| 743-706-G1 | Replacement Sensor module for MCT150 (HFC/R290) |
