SMART-Spray - ヘリウムスプレーガン
HeリークディテクタULシリーズをさらに簡便でスマートな操作を可能にする
関連製品について無料のウェビナーにご興味ありますか。
Product configurator
Gemini™ MxG5xx
ポータブル・ヘリウム・スプレー・ガンによる最高のリーク検知結果

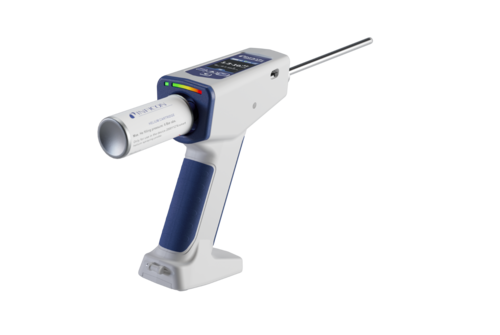

当社のインテリジェントなアドオン、SMART-Sprayは、ULシリーズ漏れ検査器に対応したポータブルでワイヤレス・ホースレスのヘリウムスプレーガンです。これにより、漏れ検査のレベルを一段と引き上げることができます。
SMART-Sprayを使用することで、漏れ検査は大幅に迅速化され、簡便性、信頼性、効率が向上するだけでなく、ヘリウムの節約も可能になります。
接続ホースや操作ミスを排除：SMART-Sprayヘリウムスプレーガンは、これまでにない柔軟性と効率性を実現します。かさばるヘリウムシリンダーの取り扱いに時間を取られることはなくなり、ホース接続による作業範囲の制限や、ヘリウム流量の手動調整によるエラーを回避できます。
SMART-Sprayは、ULシリーズの真空漏れ検査器に完全に互換性があり、主な用途は半導体業界におけるスプレーによる漏れ箇所特定です。
- UL1000 Fab Series/ UL5000 Fab Series
- UL3000 Fab Series
- UL6000 Fab Series
特徴
リークチェック用の新しいSMART-Sprayは、効率と柔軟性を向上させます。この革新的なヘリウムスプレーガンを使えば、大型ヘリウムボンベの管理、接続ホースの扱い、ヘリウム流量の手動調整といった複雑な作業を避けることができます。SMART-Sprayはリーク検査をより合理化し、検査プロセスを簡素化し、チェック箇所をピンポイントで特定するのに必要な最低流量を確保することでヘリウムを節約します。
利点
- 柔軟性が高く、取り扱いが簡単なホースレスハンドヘルドツール
- 最適なヘリウム流量のためにヘリウム量を正確に事前設定
- 1,000回以上のスプレーが可能な詰め替え式ミニカートリッジ（HeliCan）
- 使用準備完了を示す統合カラーディスプレイとグラフまたは数値によるリークレート表示
- ヘリウムスプレーの持続時間とリークレートのしきい値超過を示すステータスLEDはバイブレーション機能と組み合わせ可能
- 遠隔操作など、リークディテクターの簡単なコントロール
- 暗い場所でも使いやすいように照明を内蔵
- USB-C充電ポートと交換可能バッテリー
SMART-Sprayは、狭い場所での使いやすさや長時間の使用のために、お好みに応じて50mlまたは405mlのヘリウムカートリッジ（HeliCan）で作動させることができます。
最大相対圧6 barまで充填した場合、405 mlのHeliCanは12 sccmで2秒間の噴霧を5,000回以上可能で、50 mlのカートリッジでは12 sccmで2秒間の噴霧が600回以上可能です。70、250、または1,100 sccmのより大きな流量で使用すると、持続性は低下しますがインテグレーションテストは可能になります。
仕様
| 利用可能な流量*。 | ~ 12 sccm, M ~ 70 sccm, L ~ 250 sccm, XL ~ 1100 sccm |
| HeliCan 50 mlのスプレー回数** | S > 600, M > 110, L > 30 |
| HeliCan 405mlの スプレー回数** | S > 5000, M > 900, L > 260, XL > 50 |
| 各スプレーの 調整可能持続時間 | 1.0 to 9.9 s |
| バッテリー | Li-Ion, 3.63 V, 3.35 Ah, 12.16 Wh |
| バッテリー動作時間 | > 10時間以上（満充電時） |
| リークディテクター・リモコン | スタート/ストップ、ゼロなどのすべての基本機能 |
| 画面 | 1.8インチ280 x 320ピクセルカラーディスプレイ： グラフィック/数字によるリークレートおよびステータス表示（リモコン、バッテリー、HeliCanのおおよそのレベル、スプレーのおおよその残回数） |
* 周囲温度20℃の場合 | |
ご注文について
| 551-050 | SMART-Sprayヘリウムスプレーガンセット*。 |
| * 同梱物 ULシリーズ用Bluetooth送信機およびアダプター、バッテリー、充電ケーブル、50ml HeliCan x 2、リストストラップ。 |
| 551-065 | HeliCan ヘリウムカートリッジ、50 ml - 空カン |
| 551-066 | HeliCan ヘリウムカートリッジ、405 ml - 空カン |
| 551-067 | HeliCan ヘリウムカートリッジ 50 ml - 6 bar |
| 551-068 | HeliCan ヘリウムカートリッジ 405 ml - 6 bar |
| 551-068A | HeliCan ヘリウムカートリッジ 405 ml - 1.9 bar |

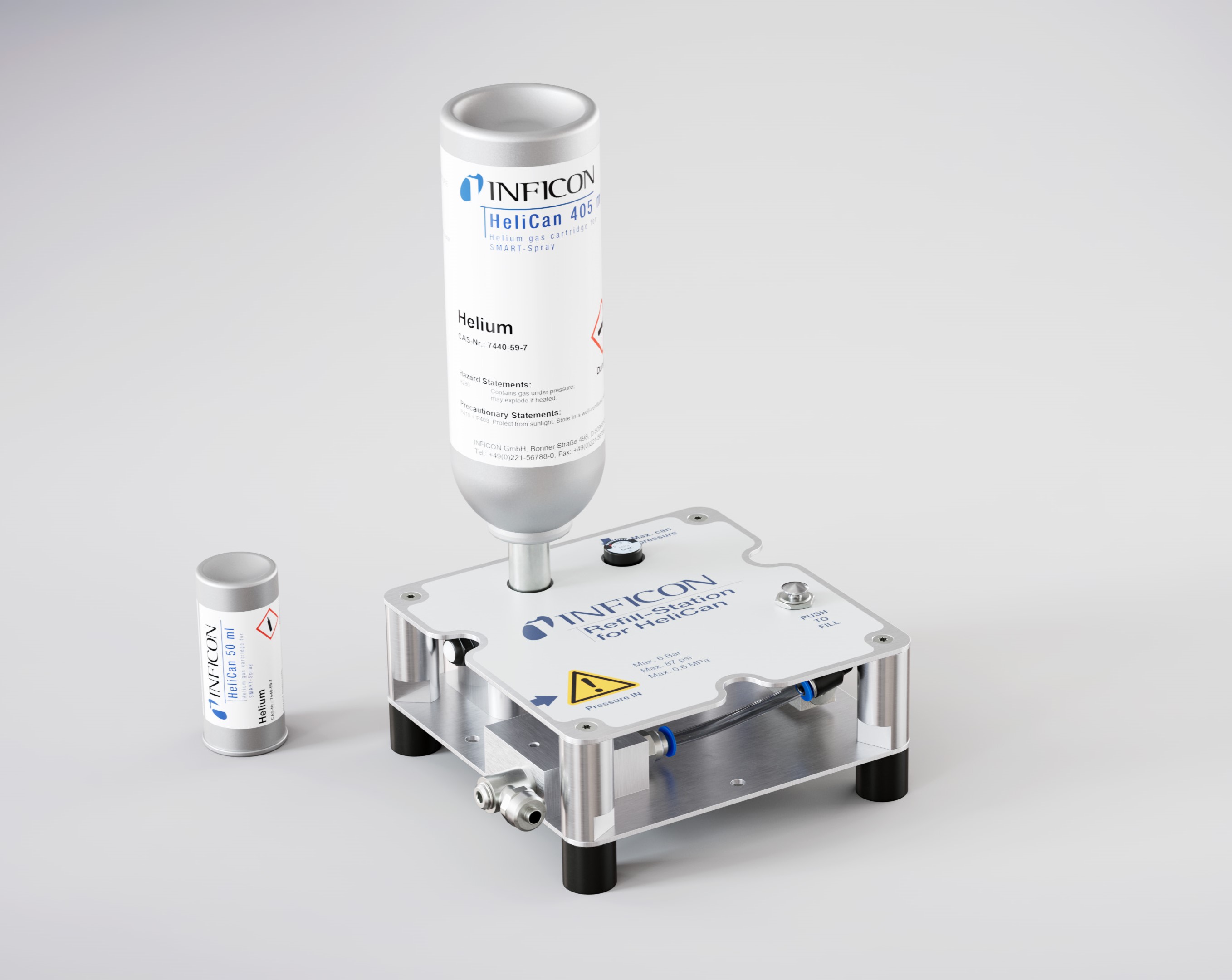

| 551-070 | Refill station for helium cartridge |
| 551-071 | Refill adapter for spray lance |
| 551-080 | バッテリー充電器 |
| 551-081 | 充電器セット |
| 551-085 | バッテリー |
| 551-072 | Flow check |
| 551-073 | 保護カバー SMART-Spray |
| 551-069 | Casing - empty |
| 551-064 | Flexible spray lance |
