校正用リーク

センシスター工業用水素リークディテクターの漏出の較正

テストと較正を行うための簡単な方法 - 最高の精度を得るために

ACADEMY

関連製品について無料のウェビナーにご興味ありますか。

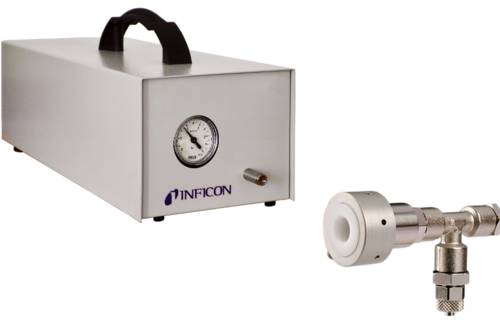

テスト対象物を正確に承諾/却下するためには、設定された基準に合わせて測定する必要があります。さらに、信頼できる基準リークに比較してリークディテクタを較正する必要があります。Sensistor産業用水素リークディテクタ向けINFICON の基準リークは、広範囲なリーク率をカバーし、お客様に特定のアプリケーションに合わせられます。大きなリーク(タイプA-C)も小さなリーク(タイプEとG)も含んでいます。リークタイプAは蓄積試験のみを対象としています。

すべてのリークがBIPMの相互認識的な配置を通して NIST、 NMIJ、NPL、PTBなどに遡ることができます。

タイプと接続

A、BおよびC
焼結ステンレス鋼リーク
5x10^-2から5x10^-4までのターゲットフロー(空気)

EとG
圧着金属キャピラリーリーク
7x10^-5から2x10^-5までのターゲットフロー(5%H₂/95%N₂)

利点

工業用途に最適
使いやすい
異なる漏出率のものも利用可能
NIST、NMIJ、NPL、PTBなどに遡る

標準的なアプリケーション

センシスター工業用水素リークディテクターの試験と較正

品番

590-420	Calibration Leak Type A, 5x10E-2 mbarl/s @1bar
590-421	Calibration Leak Type B, 5x10E-3 mbarl/s @1bar
590-422	Calibration Leak Type C, 5x10E-4 mbarl/s @1bar
590-427	Calibration Leak Type E, 10g/a
590-429	Calibration Leak Type G, 3g/a

ダウンロード

パンフレット

Calibration Leaks

pdf • 306,9 KB • 英語版 • パンフレット

カタログ

LD-产品目录-2022-23-ZH

pdf • 7,2 MB • 中国語 • カタログ

生産中止品

取扱説明書

RL2000 Calibration Leak User Manual (Sensistor Industrial Hydrogen Leak Detectors)

pdf • 1,9 MB • ドイツ語, 英語版 • 取扱説明書

本製品は以下のマーケットで使用されています。

モビリティ＆オートモーティブ

進化する業界において信頼性の高いリークテストを実現。自動車業界の変化に伴い、リークテストがますます重要になってきています。

詳細はこちら

リークディテクタにはどのような種類がありますか？

真空法、スニファー法、蓄積法に対応したラインナップがあります。測定対象や検出したいガス（ヘリウム、水素、各種冷媒ガスなど）に合わせてご選定ください。

内部校正と外部校正の違いは？

内部校正は、リークディテクタに搭載された内部校正器を使用してリークディテクタを校正します。外部校正は、外部校正器やマスターワークなどを使用してリークディテクタを校正します。

リークディテクタ校正のタイミングは？

リークディテクタ起動から20分以上経過してからの校正を推奨しています。

リークディテクタ校正の頻度は？

測定環境の変化に対応する上では、リークディテクタ校正の頻度は高いほうが望ましいです。定期的に校正を要求するメッセージを表示させることもできます。

リークディテクタ本体のみの校正は行ってもらえますか？

リークディテクタ本体のみの校正は行っておりません。校正された校正器をご用意いただき、使用環境において校正を実施いただくことを推奨しております。

メンテナンスの頻度は？

製品によって異なりますが、1年に1回の定期メンテナンス実施を推奨しています。

リーク量の単位は？

・Pa m3/s：SI単位、日本工業規格（JIS）に規定されています。
・atm cc/s：非SI単位、大気圧における1秒当たりのリーク量（cc)であり、イメージしやすい単位です。（1 atm cc/s≒0.1031 Pa m3/s）
・mbar l/s：欧州圏で使用されている単位です。（1 mbar l/s = 0.1 Pa m3/s）
・g/a：主に冷媒ガスの測定に使用され、1年間のリークするガスの重量（g）です。

防爆対応のリークディテクタはありますか？

Extrima防爆認証水素リークディテクタは、Zone 0（Division 1に相当）に対応しています。

真空法リークディテクタのGROSS、FINE、ULTRAとは？

検出の感度の違いを表しており、GROSS < FINE < ULTRA の順で感度が高くなります。感度が高くなることで微少なリークを検出できるようになりますが、高い真空が必要になります。

スニファー法リークディテクタで使用される流量sccmとは？

Standard cc/sの略称であり、標準状態における1分当たりの量（cc）を表しています。

冷媒ガスリークディテクタE3000とHLD6000の違いは？

E3000は、質量ガス分析計を搭載しており、原子質量単位2～200amuのガスを任意に測定できます。 HLD6000は、赤外線センサーを搭載しており、使用するプローブに応じてハロゲンベースの冷媒ガス、CO2、R600a/R290をそれぞれ測定できます。

スニファー法リークディテクタP3000(XL)とXL3000flexの違いは？

P3000(XL)、XL3000flex共に、高流量モード（3000sccm）に対応しています。 P3000(XL)はヘリウム専用ですが、XL3000flexはヘリウムと水素を検出できます。

蓄積法とは何ですか？

大気圧チャンバを使用したヘリウムリーク検査です。水没試験や圧力変化法によるリーク検査からの置き換えを期待できます。
