フォーミングガス・チャージング・キット
この製品は日本国内でお取扱いしておりません
関連製品について無料のウェビナーにご興味ありますか。
Product configurator
Gemini™ MxG5xx

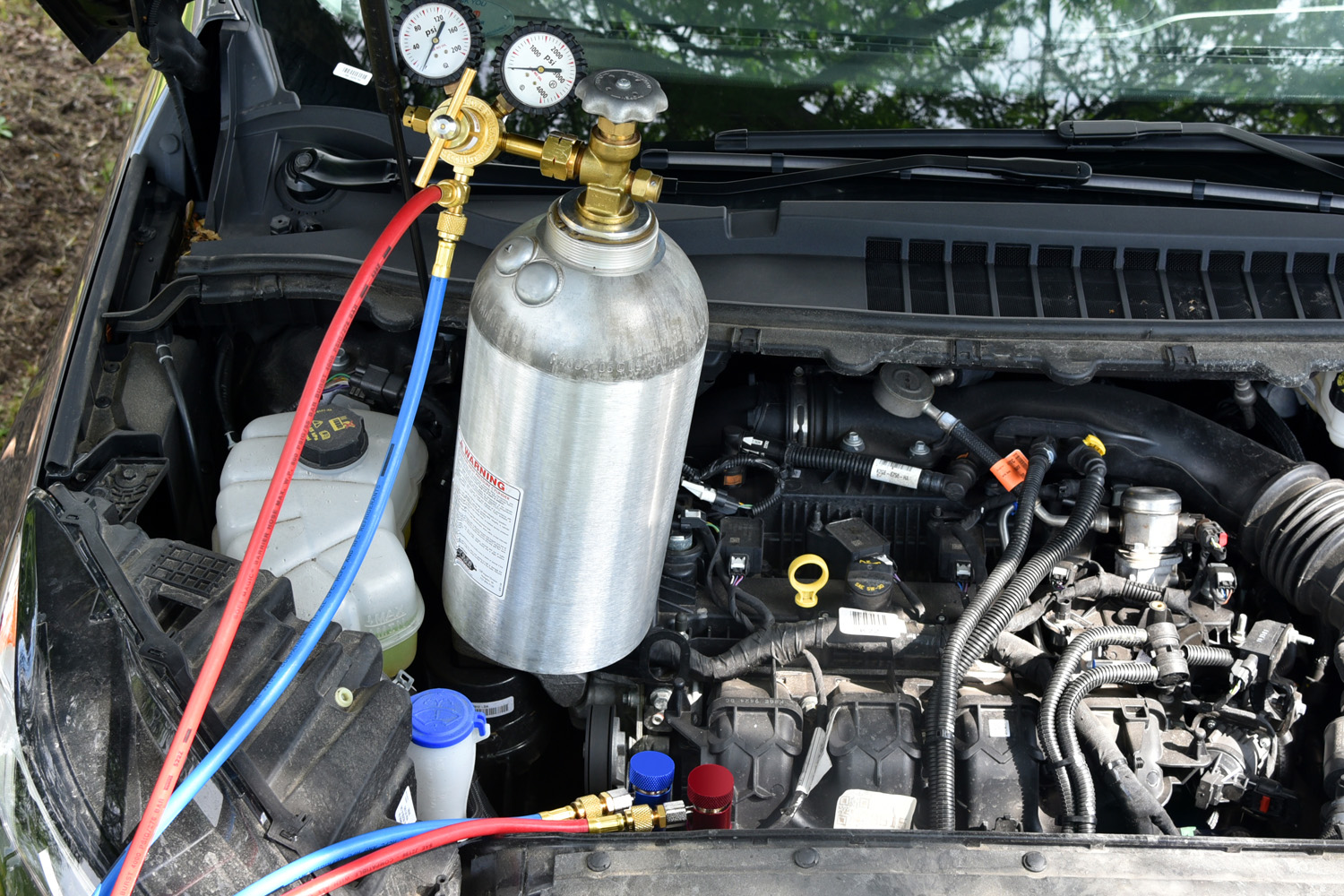

フォーミングガス(95% N2/5% H2)は、自動車ACシステムのリークチェックのために、ますます人気があり、環境的に安全な方法です。フォーミングガス充填キットを使えば、空のACシステムにフォーミングガスを120psi*まで簡単に充填することができます。充電が完了したら、INFICON AST100FGのようなフォーミングガスリークディテクターを使ってシステムをリークチェックします。システムにリークがないことが確認されたら、ガスを大気に排出し、適切な冷媒でシステムをチャージすることができます。
*正確な充填圧力については、SAEガイドラインまたは車両のサービスマニュアルを参照してください。北米でのみ使用可能。
特徴
- ソリッドブラス製レギュレーター
- レギュレーターのCGA350インレット
- R1234yfおよびR134aシステム用カプラー
利点
- 環境に優しいN2H2によるリークチェックが可能
- 高価な冷媒を失うことなく経済的にリークを検出
- ACシステムのハイサイドとローサイドの両方をチャージ
代表的なアプリケーション
- 自動車用AC漏れ検知
仕様

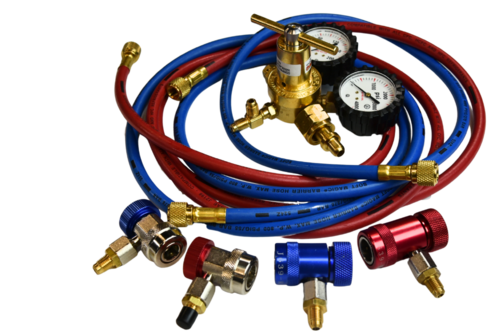

| 含まれるもの | レギュレーター 2本の2.4 mサービスホース R134aハイサイドおよびローサイドカプラー R1234yfハイサイドおよびローサイドカプラー |
| レギュレーター仕様 | インレット接続 CGA350(北米N2H2シリンダー標準) 耐久性に優れたピストン作動シール ポリカーボネートレンズ付きスチールケース構造 保護用ゴム製ゲージブーツ 圧力調整を容易にするTハンドル 2 インチ (5 cm) デリバリーゲージ： 0-200 psi 最大吐出圧力：120 psi 密閉可能な安全ブローオフ：150 psi 2 in. 内容ゲージ： 0-4000 psi アウトレット接続： 0.64cm（0.25インチ）オス・フレア付き "T "フィッティング |
| 746-600-P1 | フォーミングガス・チャージング・キット |
