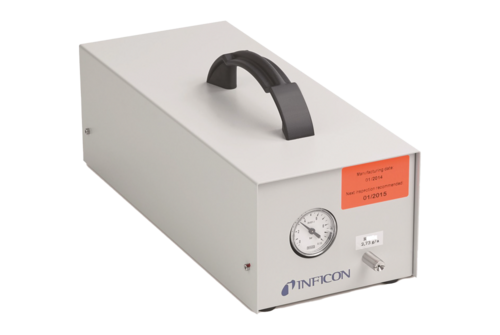

ヘリウムスニファーリークディテクターPROTEC P3000(XL) 用較正リーク
テストと較正を行うための簡単な方法 - 最高の精度を得るために
関連製品について無料のウェビナーにご興味ありますか。
Product configurator
Gemini™ MxG5xx
INFICONの較正済みテストリークは、ヘリウムスニファーリークディテクタProtec P3000(XL)が、リーク検出において最高品質の必要に応えられるように、テストと較正を可能にします。リークテストの手順と、スニファーリークディテクタの取り扱いは非常に簡単です。これらのリークの機能は特殊な石英毛細管に基づくもので、テストガス貯蔵器から決まった量の微少なフローを送り出すようにカスタマイズされています。
INFICONは産業環境においてヘリウムスニファーリークディテクタのために広範な較正済みテストリークを提供します。テストリークは、さまざまなリーク率のものが利用可能です。
利点
- 工業用途に最適
- 使いやすい
- 異なる漏出率のものも利用可能
- DIN EN 10204:2004-3-3.-3.1に従う検査証明書を同梱
- PTB証明書に遡る
- 水晶キャピラリーのプロファイルにより、精度と信頼性が高い
- 温度への依存性の低い、金属フリーのキャピラリー
- 再充填可能
標準的なアプリケーション
- ヘリウムスニファーリークディテクターのテストと較正
| 12237 | Test leak for Helium S-TL4 |
| 12238 | Test leak for helium S-TL5 |
| 12239 | Test leak for helium S-TL6 |
| 12339 | External Sniffer Test Leak H2/HeCal leak |
真空法、スニファー法、蓄積法に対応したラインナップがあります。 測定対象や検出したいガス（ヘリウム、水素、各種冷媒ガスなど）に合わせてご選定ください。
内部校正は、リークディテクタに搭載された内部校正器を使用してリークディテクタを校正します。 外部校正は、外部校正器やマスターワークなどを使用してリークディテクタを校正します。
リークディテクタ起動から20分以上経過してからの校正を推奨しています。
測定環境の変化に対応する上では、リークディテクタ校正の頻度は高いほうが望ましいです。 定期的に校正を要求するメッセージを表示させることもできます。
リークディテクタ本体のみの校正は行っておりません。 校正された校正器をご用意いただき、使用環境において校正を実施いただくことを推奨しております。
製品によって異なりますが、1年に1回の定期メンテナンス実施を推奨しています。
・Pa m3/s：SI単位、日本工業規格（JIS）に規定されています。
・atm cc/s：非SI単位、大気圧における1秒当たりのリーク量（cc)であり、イメージしやすい単位です。（1 atm cc/s≒0.1031 Pa m3/s）
・mbar l/s：欧州圏で使用されている単位です。（1 mbar l/s = 0.1 Pa m3/s）
・g/a：主に冷媒ガスの測定に使用され、1年間のリークするガスの重量（g）です。
Extrima防爆認証水素リークディテクタは、Zone 0（Division 1に相当）に対応しています。
検出の感度の違いを表しており、GROSS < FINE < ULTRA の順で感度が高くなります。 感度が高くなることで微少なリークを検出できるようになりますが、高い真空が必要になります。
Standard cc/sの略称であり、標準状態における1分当たりの量（cc）を表しています。
E3000は、質量ガス分析計を搭載しており、原子質量単位2～200amuのガスを任意に測定できます。 HLD6000は、赤外線センサーを搭載しており、使用するプローブに応じてハロゲンベースの冷媒ガス、CO2、R600a/R290をそれぞれ測定できます。
P3000(XL)、XL3000flex共に、高流量モード（3000sccm）に対応しています。 P3000(XL)はヘリウム専用ですが、XL3000flexはヘリウムと水素を検出できます。
大気圧チャンバを使用したヘリウムリーク検査です。 水没試験や圧力変化法によるリーク検査からの置き換えを期待できます。
