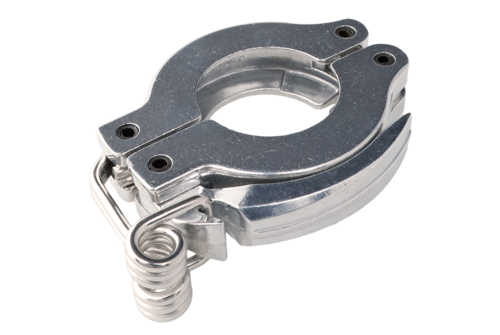

ラピッド固定クランプ オールメタル

Rapid-Fastening-Clamp-All-Metal
ACADEMY

関連製品について無料のウェビナーにご興味ありますか。

ウェビナー参加はこちらから

Product configurator

Gemini™ MxG5xx

Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Your configuration
inficon-gauge
Gemini™ MxG5xx
Flange
DN 16 ISO-KF
Switching functions
None
Electrical Connection
FCC, 8-pin
Digital Interface
None
Measurement range
1.2 - 8.68 V
Request
Personal information

You can unsubscribe from these communications at any time. For more information please review our Privacy Policy.

Product
inficon-gauge
Gemini™ MxG5xx
Gemini™ MAG500
Your configuration has been successfully sent!
Back

INFICON ISO-KF継ぎ手は、ISO 2861/1、DIN 28403および Pneurop 6606に従って製造されています。当社の高品質フィッティングはすべての真空および高真空用途に対する標準コンポーネントです。高品質のINFICONコンポーネントは、1 x 10-9 mbar l/s未満のリーク量を想定して設計され、テストされています。

利点

  • 低価格
  • 国際的に認められている規格に厳格に沿った設計と測定
  • 世界中に発送
  • 2011/65/EU RoHS 準拠

仕様

DN10-16 ISO-KF
DN20-25 ISO-KF
DN32-40 ISO-KF
寸法A53 mm
寸法B71 mm
寸法C16 mm
スプリング：ステンレススチール
クランピングリングハーフ：アルミニウム 380.0
レバー：アルミニウム

温度:



最大 150°C
寸法A61 mm
寸法B82 mm
寸法C16 mm
スプリング：ステンレススチール
クランピングリングハーフ：アルミニウム 380.0
レバー：アルミニウム

温度:



最大 150°C
寸法A78 mm
寸法B99 mm
寸法C18 mm
スプリング：ステンレススチール
クランピングリングハーフ：アルミニウム 380.0
レバー：アルミニウム

温度:



最大 150°C
仕様の詳細はこちらからダウンロードできます。

パーツ番号

 パーツ番号内容
DN10-16 ISO-KF211-036Quick clamping ring DN10-16 ISO-KF
DN20-25 ISO-KF211-037Quick clamping ring DN20-25 ISO-KF
DN32-40 ISO-KF211-038Quick clamping ring DN32-40 ISO-KF
