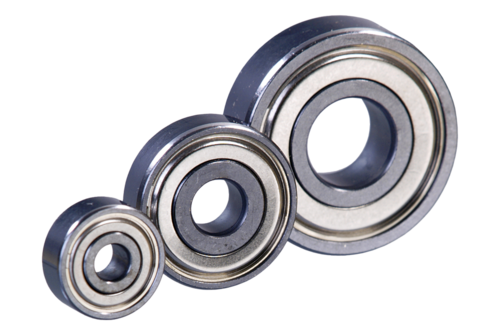

真空ボールベアリング
ACADEMY
関連製品について無料のウェビナーにご興味ありますか。
Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
利点
- クリーンな真空用途および極端な残留ガス要求に特に適しています。
- シールド付き（非接触シール）
- 乾式潤滑付き
- ベアリングクリアランス
- 2011/65/EU RoHS準拠
仕様
624
605
626
608
6000
6001
| サービスライフ 1) (回転数) | > 20 Mio. | |
| 圧力 (絶対圧力) | mbar | 1 × 10-12 … 1 × 10-2 |
| 使用温度 2) | °C | -200 … +300 |
| 材料 | ||
| 内輪、外輪、ボール | AISI/DIN | ステンレススチール –/1.4037 |
| ケージ | AISI/DIN | ステンレススチール 430/1.4016 |
| コーティング（乾式潤滑） | ||
| 内輪、外輪、ケージ | Wolfratherm® | |
| 回転速度 | ||
| 20 °C | rpm | 5000 |
| 300 °C | rpm | 1500 |
| 荷重容量 3) | ||
| 静的荷重定格 (Co) | N | 400 |
| 動的荷重定格 (C) | N | 50 |
| 軸方向荷重 | << C | |
| ISOに従ったフィット | G6/f6 | |
| 重量 | g | 3 |
1) 半負荷かつ >1000rpmで
| ||
| サービスライフ 1) (回転数) | > 20 Mio. | |
| 圧力 (絶対圧力) | mbar | 1 × 10-12 … 1 × 10-2 |
| 使用温度 2) | °C | -200 … +300 |
| 材料 | ||
| 内輪、外輪、ボール | AISI/DIN | ステンレススチール –/1.4037 |
| ケージ | AISI/DIN | ステンレススチール 430/1.4016 |
| コーティング（乾式潤滑） | ||
| 内輪、外輪、ケージ | Wolfratherm® | |
| 回転速度 | ||
| 20 °C | rpm | 4000 |
| 300 °C | rpm | 1500 |
| 荷重容量 3) | ||
| 静的荷重定格 (Co) | N | 400 |
| 動的荷重定格 (C) | N | 50 |
| 軸方向荷重 | << C | |
| ISOに従ったフィット | G6/f6 | |
| 重量 | g | 4 |
1) 半負荷かつ >1000rpmで
| ||
| サービスライフ 1) (回転数) | > 20 Mio. | |
| 圧力 (絶対圧力) | mbar | 1 × 10-12 … 1 × 10-2 |
| 使用温度 2) | °C | -200 … +300 |
| 材料 | ||
| 内輪、外輪、ボール | AISI/DIN | ステンレススチール –/1.4037 |
| ケージ | AISI/DIN | ステンレススチール 430/1.4016 |
| コーティング（乾式潤滑） | ||
| 内輪、外輪、ケージ | Wolfratherm® | |
| 回転速度 | ||
| 20 °C | rpm | 3000 |
| 300 °C | rpm | 1000 |
| 荷重容量 3) | ||
| 静的荷重定格 (Co) | N | 800 |
| 動的荷重定格 (C) | N | 100 |
| 軸方向荷重 | << C | |
| ISOに従ったフィット | G6/f6 | |
| 重量 | g | 8 |
1) 半負荷かつ >1000rpmで
| ||
| サービスライフ 1) (回転数) | > 20 Mio. | |
| 圧力 (絶対圧力) | mbar | 1 × 10-12 … 1 × 10-2 |
| 使用温度 2) | °C | -200 … +300 |
| 材料 | ||
| 内輪、外輪、ボール | AISI/DIN | ステンレススチール –/1.4037 |
| ケージ | AISI/DIN | ステンレススチール 430/1.4016 |
| コーティング（乾式潤滑） | ||
| 内輪、外輪、ケージ | Wolfratherm® | |
| 回転速度 | ||
| 20 °C | rpm | 2500 |
| 300 °C | rpm | 800 |
| 荷重容量 3) | ||
| 静的荷重定格 (Co) | N | 1000 |
| 動的荷重定格 (C) | N | 150 |
| 軸方向荷重 | << C | |
| ISOに従ったフィット | G6/f6 | |
| 重量 | g | 13 |
1) 半負荷かつ >1000rpmで
| ||
| サービスライフ 1) (回転数) | > 20 Mio. | |
| 圧力 (絶対圧力) | mbar | 1 × 10-12 … 1 × 10-2 |
| 使用温度 2) | °C | -200 … +300 |
| 材料 | ||
| 内輪、外輪、ボール | AISI/DIN | ステンレススチール –/1.4037 |
| ケージ | AISI/DIN | ステンレススチール 430/1.4016 |
| コーティング（乾式潤滑） | ||
| 内輪、外輪、ケージ | Wolfratherm® | |
| 回転速度 | ||
| 20 °C | rpm | 2000 |
| 300 °C | rpm | 500 |
| 荷重容量 3) | ||
| 静的荷重定格 (Co) | N | 1500 |
| 動的荷重定格 (C) | N | 200 |
| 軸方向荷重 | << C | |
| ISOに従ったフィット | G6/f6 | |
| 重量 | g | 20 |
1) 半負荷かつ >1000rpmで
| ||
| サービスライフ 1) (回転数) | > 20 Mio. | |
| 圧力 (絶対圧力) | mbar | 1 × 10-12 … 1 × 10-2 |
| 使用温度 2) | °C | -200 … +300 |
| 材料 | ||
| 内輪、外輪、ボール | AISI/DIN | ステンレススチール –/1.4037 |
| ケージ | AISI/DIN | ステンレススチール 430/1.4016 |
| コーティング（乾式潤滑） | ||
| 内輪、外輪、ケージ | Wolfratherm® | |
| 回転速度 | ||
| 20 °C | rpm | 1500 |
| 300 °C | rpm | 300 |
| 荷重容量 3) | ||
| 静的荷重定格 (Co) | N | 2000 |
| 動的荷重定格 (C) | N | 250 |
| 軸方向荷重 | << C | |
| ISOに従ったフィット | G6/f6 | |
| 重量 | g | 25 |
1) 半負荷かつ >1000rpmで
| ||
品番
| 品番 | 商品説明 |
| 214-211 | Ball bearing, 624 |
| 214-212 | Ball bearing, 605 |
| 214-213 | Ball bearing, 626 |
| 214-214 | Ball bearing, 608 |
| 214-215 | Ball bearing, 6000 |
| 214-216 | Ball bearing, 6001 |
