真空計コントローラー

PGD500

PGD500
ACADEMY

関連製品について無料のウェビナーにご興味ありますか。

Product configurator

Gemini™ MxG5xx

Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Your configuration
inficon-gauge
Gemini™ MxG5xx
Flange
DN 16 ISO-KF
Switching functions
None
Electrical Connection
FCC, 8-pin
Digital Interface
None
Measurement range
1.2 - 8.68 V
Request
Personal information
Product
inficon-gauge
Gemini™ MxG5xx
Gemini™ MAG500
Your configuration has been successfully sent!

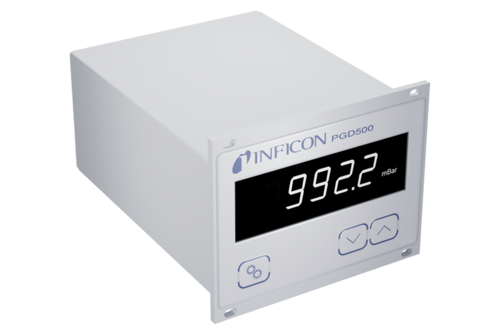

INFICONのピラニゲージディスプレイPGD500はINFICONのピラニスタンダードゲージPSG5xxと組み合わせて、費用効果の高い圧力監視ソリューションを提供します。

ピラニゲージディスプレイと呼ばれていますが、PGD500は当社のPCG55xとMPGシリーズ真空計もサポートしています。

メリット

  • ユーザーが選択可能な測定単位(Pa、mbarまたはTorr)
  • コンパクトなベンチトップモデルで、パネルや19インチラックに簡単に取り付け可能。
  • ゲージからの0~10V出力信号は、PLCまたはチャート・レコーダーで使用可能
  • 自由に調整可能なセットポイント1点
  • CE認証取得

代表的なアプリケーション

  • 真空圧力測定
  • RACアプリケーションの排気/充填ステーションの圧力測定
  • 電球製造ラインの圧力測定
  • 中・低真空領域での一般的な真空測定と制御

仕様

Measurement channels (sensors to connect)1 (PSG5xx, PCG5xx or MPG series)
Display

LCD



Measurement unit (selectable)Pa, mbar, Torr
Setpoints
Setpoint relays1
Adjustment range1 × 10-8 ... 500 mbar
Hysteresis≥10 % of measurement value
Relay contactFloating changeover contact
Contact rating50 V (ac) / 5 A
Connector

D-Sub, 9 pin, male



Analog output0 ... 10.3 V, sensor output signal
Power
Supply100 … 240 V (ac)
Frequency50 … 60 Hz
Consumption≤30 VA
仕様の詳細はこちらからダウンロードできます。

品番

品番説明
398-802PGD500 ピラニゲージディスプレイ

アクセサリー

品番説明
211-090フィルタ付きセンタリングリング DN 16 KF
398-498ケーブル1.3m/4.3ft、a、FCC_FCC、Cont
398-499ラックマウント フロントアダプター 2HE/ 3HE
