新しいINFICONのピラニ・ピエゾコンビネーションゲージ(PPG550)は、最も進んだMEMS(Microelctromechanical Systems)センサ技術に基づくものです。

MEMSプロセスで小型化されたピラニ/ピエゾコンビネーション技術は、非常に小さく、したがって省スペースなセンサの構築を可能にし、計測装置の全高を非常に小さく保つことを可能にします。

また、MEMS技術を用いたピラニでは、高さが低いというメリットに加え、従来のピラニよりもHV領域でより深く、より正確に測定できるというメリットもある。同じフランジに取り付けられたMEMSピエゾセンサーとの組み合わせにより、ピラニゲージは真の真空ワイドレンジゲージとなり、測定範囲は通常の1000mbarをはるかに超え、大気圧まで広がります。同時に、MEMSピエゾセンサーは、ガス種に依存しない2 ...1333mbarの範囲でガス種に依存しない圧力測定が可能です。また、これらの技術により、加速度や振動に対する耐性が向上していることも大きな特長です。

最後になりましたが、新しいINFICON PPG550はMKS910 "DualTrans™ MicroPirani™ - Absolute Piezo Vacuum Pressure Transducer" やMKS925 "Micro Pirani™ Vacuum Pressure Transducer" と同様に
、直接ドロップインで交換することが可能です。インフィコンは、同じコネクタ/ピン配置、アナログ出力、RS232/485の互換性を提供します。

利点

  • 2mbar以上でガス種に依存せず、あらゆる混合ガスで安全なベントが可能
  • 大気圧での高い精度と再現性 信頼性の高い高速な大気圧検出
  • マウント方向が多彩で、
  • ツール設計に自由度を提供
  • デジタルインターフェース RS232/RS485
  • 準拠と標準規格。
  • CE、EN、UL、CSA、RoHS
  • MKS910「DualTrans™ MicroPirani™ - Absolute Piezo Vacuum Pressure Transducer」およびMKS925「Micro Pirani™ Vacuum Transducer」と
  • 直接交換することが可能です。
  • DualTrans™ MicroPirani™は、MKS Instruments, Andover, MA の登録商標です。
  • コンプライアンスと規格CE、EN、UL、CSA、RoHS

標準的なアプリケーション

  • 分析装置/質量分析計での使用
  • 物理蒸着法
  • 前行程測定
  • ガスバック充填

仕様

Measurement range (N2)mbar1x10-6 … 1333

Accuracy
100 ... 1333 mbar% of reading0.5
800 ... 1099 mbar% of reading0.25
100 ... 800 mbar% of reading0.5
2 ... 99.9 mbar% of reading1
1 x 10-4 ... 1.99 mbar% of reading5
1 x 10-5 ... 9.99 x 10-5 mbar% of reading25

Temperature compensation°C+10 … +50

Temperature measurement absolute accuracy°C+/-1.5 (0 … +80)

Supply voltage at the gaugeV (dc)+12 … 30
仕様の詳細はこちらからダウンロードできます。

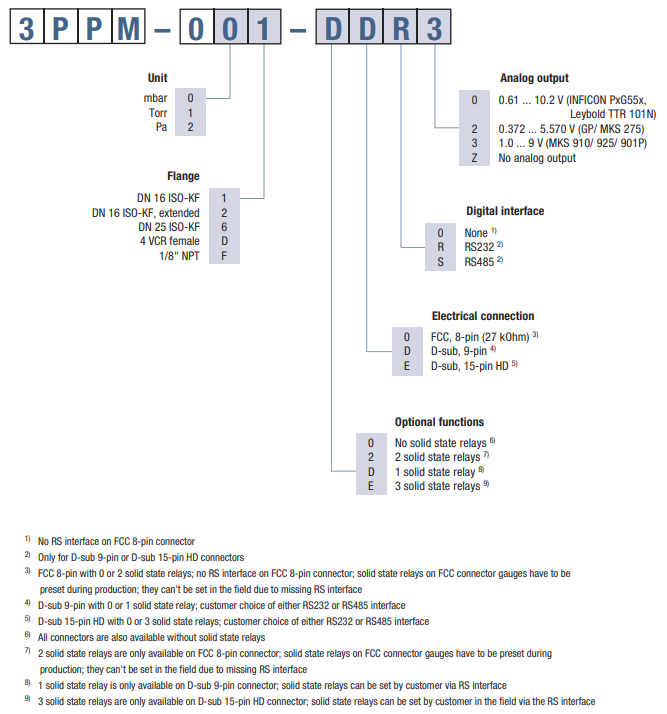

品番

2022-07-04_PN Key PPG550
2022-07-04_PN Key PPG550

ソフトウエアのダウンロード

INFICON Communicator V1.0

1. ソフトウェアダウンロードフォームに必要事項を記入する。
2. ソフトウェアのダウンロード方法を記載したメールを受信する。
