INFICONのピラニ標準ゲージ（PSG55x）は、PCG55xとPSG50xの兄弟と同様に、入手可能な最も進んだデジタルピラニ技術を採用しています。頑丈なセンサデザインとコンパクトなサイズ、さまざまな機能が組み合わされ、低真空から高真空までの計測に最適な製品となっています。

今すぐEtherCATデジタルインタフェースで利用できる

利点

  • タングステン（PSG550）またはニッケル（PSG552）フィラメント、または腐食性の高いアプリケーション用にフルセラミックコーティング（PSG554）センサーユニットが利用可能
  • オプションでディスプレイ、セットポイント、デジタルインターフェイスを用意
  • 最新のEtherCATプロトコル標準ETG.5003.2080 S (R) V1.3.0
  • 校正データを内蔵したプラグアンドプレイセンサエレメントの交換が容易 - 高い再現性と低所有コストを保証
  • 選択可能な出力信号と様々なプラグバージョンにより、簡単に統合可能
  • あらゆる方向への取り付けが可能 - 工具設計の自由度を提供
  • すべてのバージョンに診断ポートを装備
  • 規格適合性 CE、EN、UL、CSA、RoHS対応

標準的なアプリケーション

  • 前真空圧測定
  • 真空システムにおける安全回路
  • 低真空から高真空までの一般的な真空計測と制御

仕様

PSG550 Tungsten
PSG552 Nickel
PSG554 セラミックコーティング
測定原理 ピラニへの熱伝導率準拠
測定範囲Torr
mbar		5×10-5 … 1000
3.8×10-5 … 750
精度 (N2)
5×10-4 ～ 1×10-3 mbar読書率±50
1×10-3 ～ 100 mbar読書率±15
100 ～ 1000 mbar読書率±50
再現性 (N2)
1×10-3 ～ 100 mbar読書率±2
取り付け方向 何れも
測定原理 ピラニへの熱伝導率準拠
測定範囲Torr
mbar		3.8×10-5 … 750
5×10-5 … 1000
精度 (N2)
5×10-4 ～ 1×10-3 mbar読書率±50
1×10-3 ～ 100 mbar読書率±15
100 ～ 1000 mbar読書率±50
再現性 (N2)
1×10-3 ～ 100 mbar読書率±2
取り付け方向 何れも
測定原理 ピラニへの熱伝導率準拠
測定範囲Torr
mbar		5×10-5 … 1000
3.8×10-5 … 750
精度 (N2)
5×10-4 ～ 1×10-3 mbar読書率±50
1×10-3 ～ 100 mbar読書率±15
100 ～ 1000 mbar読書率±50
再現性 (N2)
1×10-3 ～ 100 mbar読書率±2
取り付け方向 何れも
Accessories
Spare Parts
PSG550 Tungsten
211-001Clamping ring DN 10-16 ISO-KF
350-050Power Supply, PxG5xx,G-Cable FCC,1.8m

PSG552 Nickel
211-001Clamping ring DN 10-16 ISO-KF
350-050Power Supply, PxG5xx,G-Cable FCC,1.8m

PSG554 ceramic coated
211-001Clamping ring DN 10-16 ISO-KF
211-097Centering ring with fine filter DN 16 KF
350-050Power Supply, PxG5xx,G-Cable FCC,1.8m

PSG552 Nickel
211-097Centering ring with fine filter DN 16 KF

PSG550 Tungsten
#
211-097Centering ring with fine filter DN 16 KF

PSG552 Nickel
303-333Diagnostic cable 1.9m (P3)

PSG554 ceramic coated
303-333Diagnostic cable 1.9m (P3)

PSG550 Tungsten
303-333Diagnostic cable 1.9m (P3)
PSG550 Tungsten
355-925PSG550 Spare sensor, DN 16 ISO-KF
355-926PSG550 Spare sensor, DN16 ISO-KF, long
355-927PSG550 Spare sensor, DN 16 CF-F
355-928PSG550 Spare sensor, DN 16 CF-R, long
355-929PSG550 Spare sensor, DN 25 ISO-KF
355-930PSG550 Spare sensor, 1/8" NPT
355-931PSG550 Spare sensor, 8-VCR
355-932PSG550 Spare sensor, 4-VCR
355-933PSG550 Spare sensor, 7/16-20 UNF
355-934PSG550 Spare sensor, 29x29mm
355-935PSG550 Spare sensor, 4-VCR / 90°

PSG552 Nickel
355-936PSG552 Spare sensor, DN 16 ISO-KF
355-937PSG552 Spare sensor, DN16 ISO-KF, long
355-938PSG552 Spare sensor, DN 16 CF-F
355-939PSG552 Spare sensor, DN 16 CF-R, long
355-940PSG552 Spare sensor, DN 25 ISO-KF
355-941PSG552 Spare sensor, 1/8" NPT
355-942PSG552 Spare sensor, 8-VCR
355-943PSG552 Spare sensor, 4-VCR
355-944PSG552 Spare sensor, 7/16-20 UNF
355-945PSG552 Spare sensor, 29 x 29mm
355-946PSG552 Spare sensor, 4-VCR / 90°

PSG554 ceramic coated
355-947PSG554 Spare sensor, DN 16 ISO-KF
355-948PSG554 Spare sensor, DN 16 ISO-KF, long
355-949PSG554 Spare sensor, DN 16 CF-F
355-950PSG554 Spare sensor, DN 16 CF-R, long
355-951PSG554 Spare sensor, DN 25 ISO-KF
355-952PSG554 Spare sensor, 1/8" NPT
355-953PSG554 Spare sensor, 8-VCR
355-954PSG554 Spare sensor, 4-VCR
355-955PSG554 Spare sensor, 7/16-20 UNF
355-956PSG554 Spare sensor, 29x29mm
355-957PSG554 Spare sensor, 4-VCR / 90°

品番

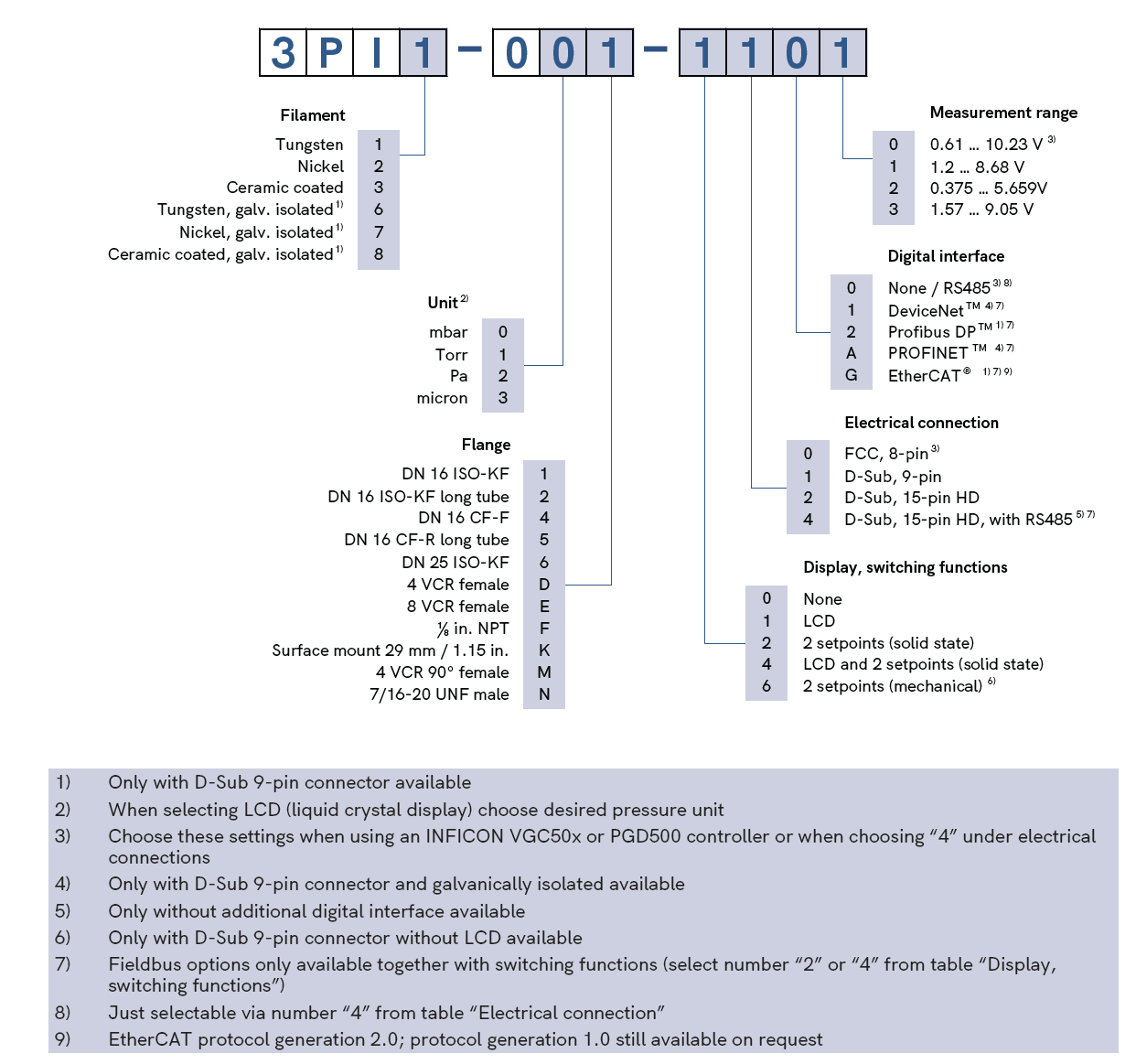

PSG55X Part Number
