キャパシタンスマノメーター

Stripe® CDG100Dhs

100℃温度制御、フルスケール 0.1 ... 1000 Torr / mbar

ACADEMY

関連製品について無料のウェビナーにご興味ありますか。

ウェビナー参加はこちらから

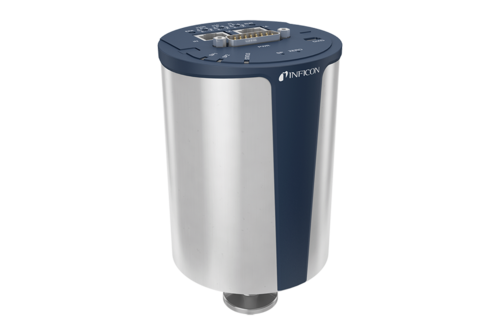

INFICON Stripe高速キャパシタンスダイアフラムゲージは、現在最も高速の高精度真空計です。2ms未満の反応時間、およびEtherCATフィールドバスインターフェースによって、完全に新しい分野の用途を切り開きます。実績のある、温度制御、耐食性、超高純度のセラミックセンサは、数年にわたる長期間の安定性と、最先端の零点安定性を実現します。ストライプには、INFICONで、計器を望ましくないプロセスの副産物から保護する特許を受けた独自のセンサシールドが同梱されています。INFICON Stripeは革新的な加熱技術を使用することで接触面を冷却し、独自の高速性能によって生産性を前例のない水準まで向上させる、この分野で最先端の真空計です。

利点

高い生産性、2ms未満の反応時間
柔軟な統合 – EtherCAT Fieldbus
長寿命 – 実績のあるセラミックセンサー
再較正が不要 – フルスケール範囲に基づいた安定性（90ppm/年）

標準的なアプリケーション

原子層堆積法
高速プロセスコントロール
PVD、CVD、エッチング
一般的な高温真空用途

仕様

1000 ... 500 Torr / mbar

200 ... 1 Torr / mbar

0.5 ... 0.1 Torr / mbar

精度	% of reading	0.2

分解能	percent FS	0.003

出力信号 (アナログ)	V (dc)	0 … +10

応答時間	ms	2 ... 20

接ガス材料		Aluminum oxide ceramic (AI₂O₃), stainless steel (AISI 316L)

精度	% of reading	0.2

分解能	percent FS	0.003

出力信号 (アナログ)	V (dc)	0 … +10

応答時間	ms	2 ... 20

接ガス材料		Aluminum oxide ceramic (AI₂O₃), stainless steel (AISI 316L)

精度	% of reading	0.4

分解能	percent FS	0.003

出力信号 (アナログ)	V (dc)	0 … +10

応答時間	ms	2 ... 20

接ガス材料		Aluminum oxide ceramic (AI₂O₃), stainless steel (AISI 316L)

仕様の詳細はこちらからダウンロードできます。

ダウンロード

パンフレット

Stripe® Brochure

pdf • 3,3 MB • 英語版 • パンフレット

Vacuum Instrumentation with EtherCAT Brochure

pdf • 3,3 MB • 英語版 • パンフレット

データシート

Stripe CDG100Dhs 0.1 ... 1000Torr / mbar DE

pdf • 596,7 KB • ドイツ語 • データシート

Stripe® CDG100Dhs Datasheet

pdf • 2,7 MB • 英語版 • データシート

스트라이프 CDG100Dhs 0.1 ... 1,000 Torr/mbar KO

pdf • 641,2 KB • 韓国語 • データシート

Stripe CDG100Dhs 0.1 ...1000 托/毫巴 ZH

pdf • 728,7 KB • 中国語 • データシート

Stripe CDG100Dhs 0.1 ...1000Torr / mbar JA

pdf • 742,9 KB • 日本語 • データシート

Stripe™ CDG100Dhs 0,1 ... 1000Torr / mbar

pdf • 635,9 KB • スペイン語 • データシート

寸法図

CDGxxxDhs dimension drawing

png • 226,3 KB • ドイツ語, 日本語, 韓国語, スペイン語, 中国語, 英語版 • 寸法図

取扱説明書

Gebrauchsanleitung STRIPE CDG100Dhs

pdf • 1,6 MB • ドイツ語 • 取扱説明書

Communication Protocol Diagnostic Port

pdf • 243,3 KB • 英語版 • 取扱説明書

CDG EtherCAT New Generation Communication Protocol

pdf • 2,1 MB • 英語版 • 取扱説明書

Manual CDG100Dhs ZH

pdf • 817,6 KB • 中国語 • 取扱説明書

Communication protocol EtherCAT

pdf • 972,1 KB • 英語版 • 取扱説明書

Manual STRIPE CDG100Dhs

pdf • 1,6 MB • 英語版 • 取扱説明書

3D Step Files

Stripe CDG100Dhs 8-VCR-f

zip • 339,8 KB • 3Dファイル

Stripe CDG100Dhs 4-VCR-m

zip • 1,5 MB • 3Dファイル

Stripe CDG100Dhs 16CF

zip • 336,2 KB • 3Dファイル

Stripe CDG100Dhs 16KF

zip • 328,6 KB • 3Dファイル

Stripe CDG100Dhs 4-VCR-f

zip • 1,4 MB • 3Dファイル

Stripe CDG100Dhs tube

zip • 325,4 KB • 3Dファイル

その他

CDGhs EtherCAT New Generation ESI V2

zip • 10,5 KB • 英語版

CDGhs EtherCAT ESI file V1_2_0

xml • 789,9 KB • 英語版
