バキュームゲージコントローラー

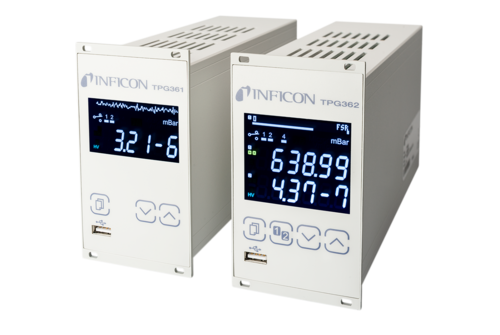

TPG36x

プロセス測定およびデータ記録用の高度なコントローラ。

この製品は日本国内でお取扱いしておりません

TPG36x
ACADEMY

関連製品について無料のウェビナーにご興味ありますか。

Product configurator

Gemini™ MxG5xx

Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Your configuration
inficon-gauge
Gemini™ MxG5xx
Flange
DN 16 ISO-KF
Switching functions
None
Electrical Connection
FCC, 8-pin
Digital Interface
None
Measurement range
1.2 - 8.68 V
Request
Personal information
Product
inficon-gauge
Gemini™ MxG5xx
Gemini™ MAG500
Your configuration has been successfully sent!

プロセス測定、制御、データロギング用の多機能コントローラーとして、TPG361 および TPG362 アクティブ圧力計コントローラーは、幅広いアクティブ小型圧力計とシームレスに動作するように設計されています。10-10~1500mbar(10-10~1125Torr)の包括的な圧力範囲にわたって効率的にデータを管理し、記録します。

メリット

  • 使いやすいドットマトリックス・メニュー・インターフェースで、パラメータ、センサー、一般設定を調整可能
  • 明るく見やすいディスプレイで、機器データを遠隔地から読み取ることができます。
  • バーグラフによる設定値の視覚化、圧力の経時変化表示
  • USBスティック(前面)によるデータ・ログおよびパラメータ・バックアップ機能
  • ファームウェアのアップデートは、オンラインまたはUSBスティックで可能
  • ヒステリシス調整可能な各チャンネル2つの自由設定可能なセットポイント
  • 16ビットA/Dコンバータによる高精度データ評価
  • INFICONアクティブコンパクトゲージの自動識別
  • イーサネット、RS485、USBインターフェース

仕様

TPG361
TPG362
タイプTPG361
測定チャンネル1
表示LCD、LEDバックライト
レート 1/s10
表示範囲
CMR (A/D) Torr1×10-3×F.S. … 1×F.S.
PCR mbar / Torr5×10-5 … 1500 / 3.75×10-5 … 1125
TPR mbar / Torr1×10-4 … 1000 / 7.5×10-5 … 750
PKR mbar / Torr1×10-9 … 1000 / 7.5×10-10 … 750
IKR mbar / Torr 1×10-9 … 1×10-2 / 7.5×10-10 … 7.5×10-3
APR mbar / Torr0.1 … 55000 / 7.5×10-2 … 4.125×104
PBR mbar / Torr5×10-10 … 1000 / 3.75×10-10 … 750
IMR mbar / Torr2×10-6 … 1000 / 1.5×10-6 … 750
測定単位(選択可能)mbar, Torr, Pa, hPa, Micron, V

セットポイント



セットポイントリレー2
チャンネル割り当て1
調整範囲センサー依存
ヒステリシス調整可能
リレー接点フローティング接点
接点定格 V (AC) / A30 / 1
接点定格 V (DC) / A60 / 0.5
コネクタD-sub、15ピン、メス
アナログ出力
レンジ V0 ... 10.3、センサーアナログ出力信号
アナログ出力1
コネクタアンフェノールC91B、7ピン、メス
インターフェース(デジタル)USBスレーブ、マスター、イーサネット、RS485
コネクタUSBタイプA(スティック)、USBタイプB、FCC68/RJ45、バインダM12
電源
電源 V (ac)100 ... 240
周波数 Hz50 ... 60
消費電力 W≤45
動作温度(周囲) °C+5 ... +50
タイプTPG362
測定チャンネル2
表示LCD、LEDバックライト
レート 1/s10
表示範囲
CMR (A/D) Torr1×10-3×F.S. … 1×F.S.
PCR mbar / Torr5×10-4 … 1500 / 3.75×10-4 … 1125
TPR mbar / Torr5×10-4 … 1000 / 3.75×10-4 … 750
PKR mbar / Torr1×10-9 … 1000 / 7.5×10-10 … 750
IKR mbar / Torr 1×10-9 … 1×10-2 / 7.5×10-10 … 7.5×10-3
APR mbar / Torr0.1 … 55000 / 7.5×10-2 … 4.125×104
PBR mbar / Torr5×10-10 … 1000 / 3.75×10-10 … 750
IMR mbar / Torr2×10-6 … 1000 / 1.5×10-6 … 750
測定単位(選択可能)mbar, Torr, Pa, hPa, Micron, V

セットポイント




セットポイントリレー4
チャンネル割り当て1または2
調整範囲センサーに依存
ヒステリシス調整可能
リレー接点フローティング接点
接点定格 V (AC) / A30 / 1
接点定格 V (DC) / A60 / 0.5
コネクタD-sub、15ピン、メス
アナログ出力
レンジ V0 ... 10.3、センサーアナログ出力信号
アナログ出力2
コネクタアンフェノールC91B、7ピン、メス
インターフェース(デジタル)USBスレーブ、マスター、イーサネット、RS485
コネクタUSBタイプA(スティック)、USBタイプB、FCC68/RJ45、バインダM12
電源
電源 V (ac)100 ... 240
周波数 Hz50 ... 60
消費電力 W≤65
動作温度(周囲) °C+5 ... +50

ドロップイン交換

部品番号
部品番号
 INFICONPfeiffer Vacuum
TPG361IGD28040PTG28040
TPG362IGD28290PTG28290
