헬륨 부족? 헬륨에서 수소 스니핑 검사 방식으로 전환하기 위한 5가지 팁
헬륨 가격은 세계 시장의 가용성에 따라 주기적으로 상승하고 있습니다. 최근 헬륨 가격은 대규모 가스원의 유지보수와 우크라이나 사태와 같은 정치적 위기 등 다양한 이유로 다시 상승했습니다. 이제 대안을 모색할 때입니다!
좋은 추적 가스를 위해 무엇이 필요합니까?
추적 가스는 각기 다른 특성을 가지고 있어 누출 검사에 더 적합 하거나 다소 덜 적합 할 수 있습니다. 좋은 추적 가스는…
- 누출 경로를 쉽게 통과할 수 있도록 점도가 낮습니다
- 누출로 인해 누출되는 가스가 주변 공기와 확실하게 구별될 수 있도록 공기 중 자연 배경이 낮습니다.
- 일반적인 산업 영역에서 방출되어 주변에 존재해서는 안 됩니다.
- 환경 친화적이어야 합니다.
- 사람들의 건강에 해롭지 않아야 합니다.
- 저렴해야합니다
- 쉽게 구할 수 있어야 합니다.
| 누출 감지에 대한 착각 |
|---|
| 때때로 좋은 추적 가스에는 작은 분자 크기가 필요하다는 주장이 있습니다. 그러나 모든 원자 또는 분자는 몇 옹스트롬(1 Å = 밀리미터의 천만분의 1)의 크기입니다. 산업용 누출 감지에서 고객은 일반적으로 10-7m ~ 10-5m(0.1 ~ 10μm)의 누출을 확인합니다. 따라서 일반적인 누출은 원자보다 1,000~100,000배 더 큰 요소입니다. 가스 원자의 분자 크기는 누출 감지에 중요하지 않습니다. |
따라서 추적 가스로 사용하기에 가장 적합한 가스는 무엇일까요?
| 가스 | 실온에서의 점도 | 환경 친화적 요소 | 사람의 건강에 무해 | 공기 중 농도 |
|---|---|---|---|---|
| 공기 | 18.2 μPa·s | 예 | 예 | 100% |
| 이산화탄소 | 14.6 μPa·s | 예, 공기에서 가져온 경우 | 예, 소량으로 사용하는 경우 | 400… 450ppm |
| 질소 | 17.5 μPa·s | 예 | 예 | 78% |
| 메탄 | 10.9 μPa·s | 아니오(온실가스) | 가연성 | 없음 |
| 암모늄 | 9.9 μPa·s | 아니오(온실가스) | 유독성 + 인화성 | 없음 |
| 헬륨 | 19.7 μPa·s | 예 | 예 | 5ppm |
| 수소 | 8.8 μPa·s | 예 | 가연성 | 0.5ppm |
이 표는 모든 가스가 충분히 낮은 점도를 갖지만 헬륨만이 추적 가스에 대한 모든 기준을 충족한다는 것을 보여줍니다. 두 번째로 가장 좋은 솔루션은 95% 질소 혼합물에 5% 수소인 포밍 가스를 사용하는 것입니다. 수소가 5% 농도로만 사용된다는 사실 때문에 감지 가능한 최저 누출률은 20배 더 높을 것입니다. 그러나 자연 배경은 10배 더 낮고 혼합물의 약간 더 낮은 점도와 함께 순수한 헬륨과 비교하여 전반적인 감도는 실험실 조건에서 1.7배만 다릅니다.
일부 스니퍼 애플리케이션의 경우 헬륨만이 유일한 옵션이지만 다른 애플리케이션은 대체 테스트 가스로 전환하는 것이 좋습니다. 변경 가능 여부는 감지할 누설률과 환경 조건을 비롯한 여러 요인에 따라 달라집니다. 일반적으로 누출률이 낮고 수소 배경이 높아질 위험이 있는 곳일 수록 전환하기가 더 어려워집니다.
산업 응용 분야에서는 다음사항을 몇 가지더 고려해야 합니다.
헬륨에서 수소로 전환하기 위한 5가지 팁
1. 주변에 수소가 발생할 수 있는 공급원을 미리 살펴보십시오!
헬륨은 산업 생산에서 천연 공급원이 없는 불활성 기체이므로 자연 배경 농도가 매우 안정적입니다. 그러나 수소는 모든 유형의 연소(예: LNG/CNG 지게차, 용접 공정, 담배 연기) 및 기타 산업 공정(예: 에칭 또는 전기 도금, 납 배터리 충전)에 의해 배출되는 천연 가스입니다. 결과적으로 배경 농도는 이러한 프로세스 옆에 있을 때 시간이 지남에 따라 상당한 변동을 보입니다. 누출 테스트 영역이 이러한 프로세스에서 멀리 떨어져 있는지 확인하십시오. 가능하면 테스트 영역의 위치를 변경하십시오.
2. 분리 된 공간과 신선한 공기 공급을 사용하십시오!
테스트 영역을 산업 환경과 더 분리하려면 누출 테스트 프로세스가 다른 수소 소스로부터 보호되는 별도의 영역으로 테스트 영역을 이동하는 것이 가장 좋습니다. 또한 테스트 영역에 신선한 공기를 공급하고 프로세스에서 방출되는 가스를 배출하기 위한 좋은 시스템을 추가하는 것이 좋습니다.

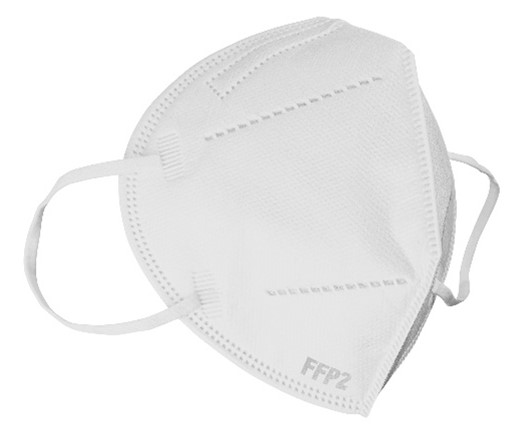

3. 마스크를 사용하십시오!
사람이 숨을 내쉴 때 호흡에도 수소가 들어 있습니다. 호흡의 빈도로 인해 내쉬는 수소의 파동은 수소 배경에 상당한 변동을 일으킵니다. 또한 수동 스니핑에서 작업자는 테스트할 영역으로 직접 숨을 내쉬는 경향이 있습니다. 안면 마스크는 배경을 매끄럽게 하고 훨씬 더 안정적인 누출 테스트를 가능하게 하는 효과적인 수단입니다.
4. 누출률 제한을 채택하십시오!
수소는 가연성으로 인해 추적 가스로 100% 순수 수소로 사용되지 않지만 일반적으로 95% 질소에 5% 수소의 혼합물이 사용됩니다(이 혼합물은 종종 용접 공정에서도 사용되기 때문에 포밍 가스라고 함). 누출 감지기는 추적 가스의 수소 몫만 감지할 수 있습니다. 따라서 감지 가능한 최저 누설률은 20배 더 높습니다. 그러나 점도는 13% 더 낮으므로 전체 누설률 한계는 17배 더 높습니다. 따라서 트리거레벨은 17의 요소로 조정해야 합니다. 일부 누출 감지기는 5% 수소 농도가 이미 고려되도록 메뉴에서 형성 가스를 선택하도록 제안합니다.
5. 데이터 시트만 보고 누출 감지기를 선택하지 마십시오!
수소를 추적 가스로 사용하는 방법을 알아보려면 수소 누출 감지기에 대한 브로셔를 참조하는 것이 좋습니다. 그러나 이것은 사용자 환경에서 누출 감지기의 실제 시험을 대체하지 않습니다 . 데이터 시트는 일반적으로 누출 감지기가 특정 요구 사항 및 환경 조건에 얼마나 잘 대처할 수 있는지에 대한 숫자를 제공하지 않습니다.
신뢰할 수 있는 솔루션을 얻으려면 데모 누출 감지기를 사용하여 환경과 애플리케이션에서 사용해 보십시오. INFICON은 다양한 범위와 가격대의 다양한 수소 누출 감지기를 제공합니다. XL3000flex 누출 감지기는 저유량 또는 고유량 작동에서 헬륨 또는 수소와 함께 사용할 수 있어 최고의 유연성을 제공합니다.
가까운 영업 담당자 에게 도움을 요청하고 현장 데모를 계획하십시오!
누출 테스트에 수소를 사용하는 방법에 대해 자세히 알아보려면 주문형 웨비나를 참조하십시오 .
