신규 ELT3000 PLUS

리튬 이온 배터리(및 기타 화학 제품) 시장은 호황을 누리고 있습니다. 제조 생산량은 해마다 증가하고 있으며, 특히 e-모빌리티 업계에서는 배터리 가격을 더욱 낮추기를 요구하고 있습니다. 동시에 리튬이나 코발트와 같은 원자재 가격도 상승하고 있으며 업계에서는 새로운 화학 물질을 지속적으로 연구하고 있습니다. 배터리 제조업체의 비용 압박은 높습니다. 그러나 e-모빌리티 산업은 긴 기대 수명과 함께 가능한 한 가장 안전한 배터리를 필요로 합니다. 지속적으로 변화하는 배터리 셀의 화학 물질과 빠른 생산 속도에 대응할 수 있는 빠르고 효율적인 리크 테스트 프로세스가 품질 관리의 일부로 필요합니다.

새로운 ELT3000 PLUS는 입증된 ELT3000 전해질 누출 검출기의 진화 버전으로, 테스트 품질 저하 없이 인라인 누출 테스트에서 최고의 처리량을 위해 개발되었습니다. 새로운 인라인 작동 모드를 통해 3배 이상 향상된 처리량으로 훨씬 더 빠른 테스트가 가능합니다.

크게 향상된 처리량은 여러 가지 혁신의 조합을 통해 달성되었습니다. ELT3000 PLUS의 측정 시퀀스는 인라인 리크 테스트에 최적화되어 측정 시간이 크게 단축되었습니다. 이제 최소 측정 시간은 10초 미만입니다.

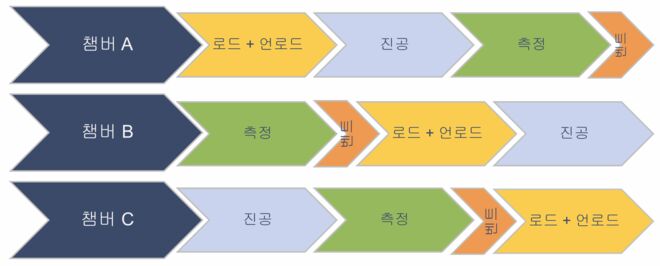

배터리 셀의 인라인 리크 테스트의 경우, 챔버의 여유 부피를 최소화하기 위해 ELT3000 PLUS를 맞춤형 챔버가 있는 테스트 시스템에 통합해야 합니다. 적절한 전진공 펌프를 사용하면 챔버를 빠르게 펌프 다운할 수 있습니다. 그런 다음 ELT3000 PLUS를 미리 배기된 챔버에서 테스트 배터리 셀의 누출을 감지하는 검출기로 사용할 수 있습니다. 이를 통해 배터리 셀의 계단식 테스트를 위해 하나의 ELT3000 PLUS로 여러 챔버를 사용할 수 있습니다. ELT3000 PLUS는 실제 측정 단계에서만 테스트 챔버에 연결하여 활용도를 극대화합니다. 그런 다음 챔버의 사전 배기 및 환기는 리크 테스트 시스템의 PLC에 의해 제어됩니다. 하나의 ELT3000 PLUS로 여러 개의 챔버를 사용할 경우 사이클 시간을 15초까지 줄일 수 있습니다.

오염으로 인한 가동 중단을 방지하기 위해 새로운 총 누출 기능이 구현되었습니다. 총 누출 기능을 사용하면 대량의 누출이 예상되는 경우 테스트를 신속하게 중단하고 다량의 전해질 방출을 방지할 수 있습니다.

배터리 셀 누출 테스트에서 처리량을 높이려면 하나의 챔버에서 여러 개의 배터리 셀을 일괄 테스트하는 것이 좋습니다. 정확한 배치 크기는 각 셀의 전체 치수와 예상되는 결함 부품 수에 따라 달라집니다. 키사이트 전문가가 효율성을 극대화할 수 있는 최적의 테스트 프로세스를 설정하는 데 도움을 드릴 수 있습니다.

ELT3000 PLUS에는 직렬 인터페이스와 필드 버스 통신 등 다양한 인터페이스 옵션이 제공됩니다. 이 인터페이스를 통해 표준 테스트 시퀀스를 제어할 수 있을 뿐만 아니라 ELT3000 PLUS에서 테스트 데이터를 실시간으로 검색하여 품질 관리 시스템에 저장할 수 있습니다.

또한 인라인 모드는 수동 간섭 없이 배터리 누출 테스트 시스템의 인라인 보정을 지원합니다. 새로운 E-Check 연결 키트를 사용하면 캘리브레이션 누출을 외부에 챔버에 장착할 수 있습니다. 그런 다음 시스템 제어(PLC)의 명령으로 캘리브레이션을 시작할 수 있습니다. 이때 E-Check가 챔버에 자동으로 연결되고 약 30초 만에 인라인 캘리브레이션이 수행됩니다.

ELT3000 PLUS는 이전 모델인 ELT3000과 똑같이 작동하는 수동 모드에서도 사용할 수 있습니다. 수동 모드에서는 모든 기능이 ELT3000 PLUS에 의해 제어됩니다. 수동 모드에서는 일부 기성품 챔버를 사용할 수 있습니다.

이전 ELT3000의 탁월한 감도는 ELT3000 PLUS에서 두 작동 모드 모두에서 감지 가능한 최소 누설률인 5*10^-7 mbar-l/s(1000 mbar 대 5 mbar의 압력 차이에서 DMC로 측정한 헬륨 등가 누설률)로 약간 개선되었습니다.

ELT3000 PLUS는 인라인 모드에서 사용하든 수동 작동에서 사용하든 관계없이 모든 셀 형식에 적합합니다.

ELT3000 PLUS는 위 동영상과 같이 전해질의 용매를 감지하는 것을 기반으로 합니다. 리튬 이온 및 나트륨 이온 배터리뿐만 아니라 액체 전해질이 포함된 슈퍼 커패시터의 누출 테스트에 탁월합니다.  감지 가능한 전해질 용매 목록에는 다음이 포함됩니다:

• DMC(디메틸 탄산염),
• EMC(에틸 메틸 탄산염)
• DEC(디에틸 탄산염)
• PP(프로필렌 프로피오네이트)
• EA(에틸, 아세테이트)
• ACN(아세토니트릴)
• MP(메틸렌 프로피오네이트)
• DME(디메톡시 에탄)

ELT3000 PLUS는 매우 다목적이며 다른 많은 용매를 감지할 수 있습니다. 여기에 나열되지 않은 용매를 확인해야 하는 경우 엔드레스하우저에 문의하여 전문가의 조언을 구하십시오.

자세한 내용을 알아보려면 2023년 5월 23일에 열리는 전용 웨비나에 참여하세요(등록하려면 여기를 클릭하세요). 제품 페이지에서 자세히 알아보거나 제품 브로셔를 다운로드하거나 현지 영업 담당자에게 문의할 수도 있습니다.
